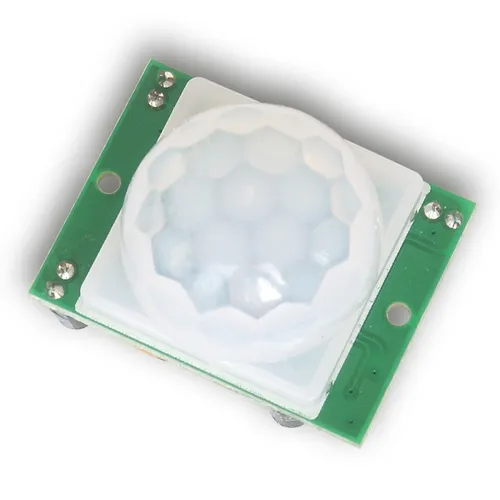

Tinycontrol HC-SR501 | Sensor de movimento PIR | Ángulo de visión 360 ° x100 °
CÓDIGO: LANKON-063 / EAN: 5905090332527
Contacto
Cuenta
Favorito
Cesta
El detector de movimiento PIR permite detectar el movimiento analizando la radiación infrarroja reflejada en los objetos. El diseño del detector detecta los cambios de 2 ventanas IR separadas y el amplificador convierte este impulso en un alto nivel de lógica. La salida del sensor se puede conectar a la entrada digital del controlador INP1-4D lan. Sin embargo, debe tenerse en cuenta que el estado bajo forzado del detector es el estado de reposo y el alto indica la activación del PIR.
En el tablero se colocan dos potenciómetros Sx y Tx, gracias a los cuales el usuario puede ajustar el funcionamiento del sensor a sus necesidades. Estos potenciómetros están marcados con los símbolos Sx y Tx. Tx se utiliza para establecer el tiempo para mantener la salida después de la detección de movimiento. Sx establece el tiempo de demora de espera después del último disparador. Cuando se detecta movimiento, la salida se mantiene alta todo el tiempo.
| Parámetros técnicos | |
| Fuente de alimentación | 5 - 24V |
| La actual | 50uA |
| Rango de trabajo | hasta 7m |
| Ángulo de acción | 360º x 100º. |
| Señal | Alto - detección de movimiento, Bajo - no hay tráfico |
| Dimensiones | 32x25x27mm |
El sensor está preparado para su instalación en interiores.
