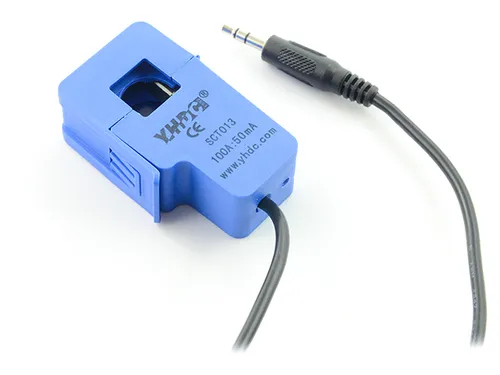

El sensor está diseñado para medir la corriente que fluye en el cable sin necesidad de conectar el sistema de medición al circuito medido. La pinza de medición se pone en un solo cable y no en un par de cables. A la salida del sensor se da un voltaje alterno proporcional a la corriente medida. El sensor puede utilizarse para mediciones de corriente alterna a través de las entradas analógicas INPA1-4 en Lan Controller v3.
El sensor tiene tres salidas: Vcc - fuente de alimentación, GND - tierra y Vo - voltaje de salida, que puede ser conectado a la entrada INP1 en el controlador lan. El rango de voltaje de la fuente de alimentación es de 4,5V a 5,5V, sin embargo, el sensor puede ser alimentado desde el controlador de la línea con 3,6V. Sin embargo, hay que tener en cuenta las características menos lineales y los menores voltajes de salida.
| Parámetros técnicos | |
| Rango de medición de la corriente | 0-100A AC |
| El diámetro máximo del cable de medición | fi 12mm |
| Resistencia de carga incorporada | 62ohm |
| Voltaje de salida variable | 0-1V AC |
| La longitud del cable | 1m |
El sensor no indicará nada si está conectado a los cables de corriente y neutro simultáneamente.
