Numerosos protocolos de enrutamiento de Capa 3, incluyendo RIP / OSPF / ECMP / VRRP, que soportan una red escalable La verdadera tecnología de apilamiento físico soporta hasta 8 unidades y un rendimiento de chasis de 320 Gb/s, proporcionando una alta escalabilidad y una redundancia eficiente El enlace maestro de 10 Gigabit Ethernet proporciona aplicaciones de gran ancho de banda, reduciendo la congestión y la entrega de datos sin problemas El suministro de energía de reemplazo y la función de suministro de energía redundante minimizan el tiempo de inactividad PIM-SM/PIM-DM/IGMP Snooping para una gestión flexible del vídeo El puerto USB 2.0 facilita la importación de archivos y la restauración de configuraciones.

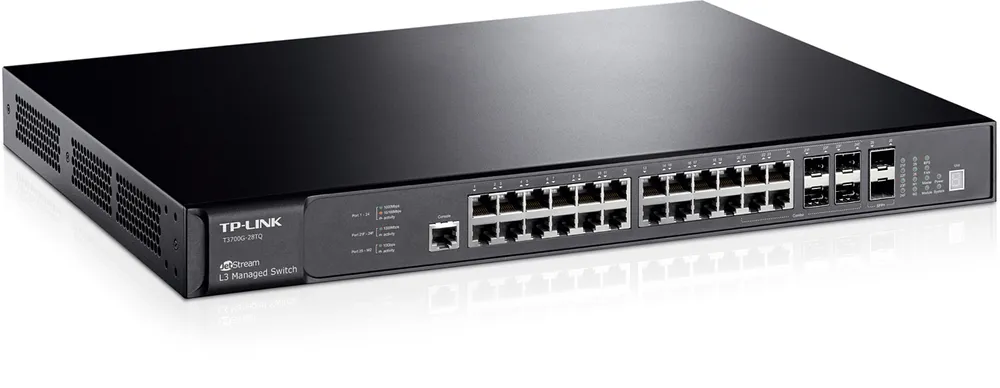

TP-LINK T3700G-28TQ es un conmutador L3 manejable que ofrece enrutamiento L3, velocidad de conexión por cable de hasta 10 Gb/s, posibilidad de apilamiento físico real de hasta 8 unidades. Las características de la fuente de alimentación desmontable y la fuente de alimentación redundante minimizan las interrupciones de las escuchas PIM-SM / PIM-DM / IGMP para un uso flexible del vídeo. El conmutador tiene 24 puertos RJ-45 Gigabit, cuatro ranuras Combo SFP Gigabit y dos puertos SFP + 10 Gigabit. Integrado con una seguridad robusta y numerosas características de gestión, el conmutador de gestión apilable T3700G-28TQ JETSTREAM es una solución probada y fiable para redes corporativas, de campus y de ISP.
El T3700G-28TQ soporta 2 ranuras integradas y 2 opcionales de 10G SFP+.
Con una segunda fuente de alimentación separada disponible, el RPS150 evita el tiempo de inactividad si uno de ellos falla. Gracias a su capacidad de ser reemplazado durante la operación, el interruptor del JetStream T3700G-28TQ es capaz de operar continuamente cuando se reemplaza una fuente de alimentación defectuosa.
Características / filtros | |
Estándar LAN | Gigabit Ethernet 10/100/1000 Mb/s |
Número de puertos LAN | 24x [10/100/1000M (RJ45)] , 4x [1G (SFP)] , 2x [10G (SFP+)] , |
Administación basada en web | Si |
Administración | Si |
Algoritmos de seguridad soportados | 802.1x RADIUS, SSH, SSH-2, SSL/TLS |
Altura | 44 |
Altura del paquete | 120 |
Ancho | 440 |
Ancho del paquete | 580 |
Apilable | Si |
Calidad de servicio (QoS) soporte | Si |
Cantidad de puertos básicos de conmutación RJ-45 Ethernet | 24 |
Cantidad de ranuras del módulo SFP+ | 2 |
Capa de cambio | 3 |
Capa del interruptor | L3 |
Capacidad de conmutación | 128 |
Características de DHCP | DHCP server, DHCP client |
Certificación | CE, FCC, RoHS |
Color del producto | Negro |
Combo SFP Cantidad de puertos | 4 |
Conector eléctrico | Toma de entrada de CC |
Consumo energético | 63 |
Control de transmisión de tormentas | Si |
Disipación del calor | 214,96 |
Energía sobre Ethernet (PoE) | No |
Espejeo de puertos | Si |
Estándares de red | IEEE 802.1D, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3ae, IEEE 802.3i, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z |
Ethernet LAN, velocidad de transferencia de datos | 10,100,1000 |
Factor de forma | 1U |
Frecuencia de entrada AC | 50 - 60 |
IGMP | Si |
Indicadores LED | Estado |
Intervalo de humedad relativa durante almacenaje | 5 - 90 |
Intervalo de humedad relativa para funcionamiento | 10 - 90 |
Intervalo de temperatura de almacenaje | -40 - 70 |
Intervalo de temperatura operativa | 0 - 40 |
Jumbo Frames, soporte | Si |
MAC, filtro de direcciones | Si |
Montaje en rack | Si |
Multidifusión, soporte | Si |
Número de interfaces IP | 128 |
Número de rutas estáticas | 256 |
Número de ventiladores | 4 |
Peso del paquete | 8,23 |
Posibilidad de apilar | Si |
Potencia (W) | Sin PoE |
Profundidad | 420 |
Profundidad del paquete | 590 |
Protocolo de árbol de expansión | Si |
Protocolos de gestión | SNMP, RMON, DHCP/BOOTP, DHCP Snooping, DHCP Option82, CPU, NDP/NTDP, TFTP, Web, VCT |
Puerto de consola | RJ-45 |
Puertos tipo básico de conmutación RJ-45 Ethernet | Gigabit Ethernet (10/100/1000) |
Registro de eventos en sistema | Si |
Ruta estática | Si |
Sin ventilador | No |
Soporte 10G | Si |
Soporte VLAN | Si |
Tabla de direcciones MAC | 32 |
Tasa de reenvío | 95,2 |
Tecnología de cableado ethernet de cobre | 10BASE-T, 100BASE-T, 100BASE-TX, 1000BASE-TX, 1000BASE-T |
Tecnología de fibra de cableado ethernet | 100BASE-FX, 10GBASE-LR, 10GBASE-SR |
Tipo de caso | Rack (1U), Desktop, |
Tipo de interruptor | Gestionado |
Voltaje de entrada AC | 110 - 240 |
Características del equipo | |
Puertos | 24 puertos RJ45 10/100/1000Mbps (Autonegociación/Auto-MDI/MDIX) 4 Gigabit SFP combo slots Hasta 4 ranuras 10G SFP+ (2 integradas y 2 opcionales 10G SFP+) 1 puerto de la consola |
Cableado de la red | 10BASE-T: Cable UTP Cat 3, 4 o 5 (hasta 100m) 100BASE-TX/1000Base-T: Cable UTP cat 5, 5e o superior (hasta 100m) 100BASE-FX: MMF, SMF 1000BASE-X: MMF, SMF 10GBASE-LR 10GBASE-SR |
Sin ventilador | No, un ventilador extraíble |
Seguridad física | No |
Fuente de alimentación | 100~240VAC, 50/60Hz |
Normas y protocolos | IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE802.3z, IEEE 802.3ae, IEEE 802.3ad, IEEE 802.3az, IEEE 802.3x, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1x, IEEE 802.1p |
Dimensiones (S x G x W) | 440*330*44 mm (17.32*13*1.73 pulgadas) |
Instalación | Estante del armario |
Consumo máximo de energía | 47 W (220V/50Hz) |
Cantidad de calor generado | 160,36 BTU/h |
Apilamiento físico | |
Convertidores SFP+ y cables de cobre (DAC) | TXM431-SR TXM431-LR TXC432-CU1M TXC432-CU3M |
Número máximo de puertos de apilamiento | 2 SFP+ |
Número de unidades en la pila | 8 |
Capacidad del puerto de estiba | 20 Gb/s (Full-Duplex) |
Actuación | |
Eficiencia de conmutación | Hasta 128Gbps para un conmutador independiente |
Capacidad | Hasta 320 Gb/s con 8 unidades en la pila de protocolo |
Velocidad de redireccionamiento de los paquetes | Hasta 95.2 Mp/s para un interruptor independiente |
Placa de dirección MAC | 32K |
Buffer de paquetes | 32 Mb |
Marcos jumbo | 12 KB |
Número de rutas | 8K |
Número de rutas estáticas | 256 |
Número de interfaces con direcciones IP | 128 |
Función de software | |
Función de calidad de servicio | Priorización del tráfico CoS/DSCP basado en el estándar 802.1p Apoyo a 8 colas prioritarias Cola de priorización: SP, WRR, SP+WRR Límite de transferencia de datos relacionados con el puerto y el flujo de datos VLAN de voz |
Características del interruptor de la capa 2 | IGMP Snooping V1/V2/V3 Soporte para el protocolo LACP, según el estándar 802.3ad (Hasta 32 grupos de agregación, con 8 puertos por grupo) Protocolo STP/RSTP/MSTP de Spanning Tree Filtro/protección de BPDU TC/Root Protect Función de detección de bucle de retroalimentación Control del flujo de datos en el estándar 802.3x |
VLANs | Soporta hasta 4K VLAN al mismo tiempo (de entre los identificadores de 4K VLAN) IEEE 802.1Q VLAN/MAC VLAN/Protocolo VLAN/QinQ/Private VLAN/GVRP |
Listas de control de acceso | Filtrado de paquetes, basado en las direcciones MAC de origen y destino (L2~L4), dirección IP, puertos TCP/UDP, estándar 802.1p, DSCP, protocolo e ID de VLAN Marco de tiempo fijo |
Seguridad de la transmisión | IP-MAC-Port-VID vinculante Autenticación basada en el estándar IEEE 802.1X (dependiendo del puerto/dirección MAC), Radius, Guest VLAN Protección contra los ataques de DoS Protección dinámica contra los ataques ARP (DAI) SSH v1/v2 SSL v2/v3/TLSv1 Seguridad del puerto Control de Tormentas de Emisión/Multidifusión/ Desconocido-unicast |
Características del interruptor L3 | Velocidad máxima para el reenvío de direcciones IP Enrutamiento estático RIP v1, v2 OSPF v2 ECMP PIM-SM/PIM-DM/IGMP Servidor de retransmisión DHCP/DHCP ARP Proxy VRRP |
Gestión | Interfaz de navegador GUI, interfaz de línea de comandos CLI SNMP v1/v2c/v3, compatible con las bases de datos MIB públicas y privadas de TP-LINK RMON (grupos 1, 2, 3, 9) Cliente DHCP/BOOTP, DHCP Snooping, DHCP Opción 82 Monitoreo de la CPU Espejo del puerto Sincronización de tiempo del SNTP Actualización del firmware: a través del protocolo TFTP y el navegador web Diagnóstico: prueba de VCT Los logotipos del sistema y los MIB públicos Función de imagen duplicada |
Certificados | CE, FCC, RoHS |
El contenido del paquete | Cambiar Cable de alimentación Guía de instalación rápida CD Elementos de montaje Posavasos de goma Cable de la consola Cable MicroUSB |
Requisitos del sistema | Microsoft® Windows® 98SE, NT, 2000, XP, Vista™ o Windows 7, 8, 10, MAC® OS, NetWare®, UNIX® o Linux. |
Ambiente de trabajo | Temperatura de funcionamiento permitida: 0℃~40℃ (32℉~104℉); Temperatura de almacenamiento permitida: -40℃~70℃ (-40℉~158℉) La humedad del aire permitida: 10%~90%, sin condensación Humedad de almacenamiento permitida: 5%~90%, sin condensación |
Introducción
El tráfico de voz suele ser más sensible al tiempo y puede verse más afectado por la pérdida de paquetes que el tráfico de datos. Puede configurar la VLAN de voz para optimizar la transmisión del tráfico de voz. La VLAN de voz puede cambiar la prioridad de los paquetes de voz 802.1p y transmitir paquetes en la VLAN deseada.
Requisitos de la red
Como se muestra en la siguiente figura, dos teléfonos IP están conectados al puerto 1/0/1 y al puerto 1/0/2 del conmutador. El PC está conectado al puerto 1/0/3 del interruptor. El conmutador está conectado a Internet a través de un router por el puerto 1/0/4. Los teléfonos IP transmiten el tráfico de voz mientras que la computadora transmite el tráfico de datos. El tráfico de voz requiere una mayor prioridad que el de datos.
Diagrama de configuración
Para implementar este requisito, puede configurarlo de la siguiente manera:
1) Cree una VLAN 2 y añada el puerto 1/0/1, el puerto 1/0/2 y el puerto 1/0/4 a su VLAN.
2) Configure la VLAN 2 como VLAN de voz y establezca la prioridad de tráfico de voz en 7.
3) Encienda la VLAN de voz en los puertos 1/0/1 y 1/0/2.
Pasos de configuración
Para el T2600G-28TS, las siguientes secciones describen el procedimiento de configuración.
Paso 1
Seleccione el menú L2 FUNCIONES> VLAN> 802.1Q VLAN> Configuración VLAN y haga clic en Añadir para cargar la siguiente página. Crear un VLAN 2 para el tráfico de voz. Introduzca el nombre de la VLAN como Voice_VLAN . No hay necesidad de agregar puertos que estén conectados a teléfonos IP. Sólo tienes que añadir el puerto de enlace ascendente 1/0/4 a tu VLAN 2, por ejemplo, configurarlo aquí como un puerto sin etiquetar. Haz clic en Crear.
/products/DNXEDKHJHRMLLH/T3700-faq2.jpg
Paso 2
Seleccione el menú QoS> VLAN de voz> Configuración global para cargar la siguiente página. Habilitar VLAN de voz en todo el mundo. Ponga el ID de la VLAN en 2 y establezca la prioridad en 7 . Haga clic en Aplicar .
Paso 3
Seleccione el menú QoS> VLAN de voz> Configurar Puerto para cargar la siguiente página. Habilitar VLAN de voz en los puertos 1/0/1 y 1/0/2. Haga clic en Aplicar .
Paso 4
Seleccione el menú QoS> Voice VLAN> OUI Config para cargar la siguiente página. Revisa la mesa de OUI. Asegúrate de que la dirección OUI del dispositivo de voz está en esta tabla. Si la dirección MAC de origen del paquete coincide con la dirección OUI de la lista OUI, el conmutador identifica el paquete como un paquete de voz y lo procesa basándose en la configuración de la VLAN de voz.
La configuración de la Red de Área Local Virtual se basa en la topología lógica de la red en lugar de las conexiones físicas de la red. Los ordenadores de la misma VLAN se comunican entre sí si están conectados a la red local. No pueden conectarse a los ordenadores de otras redes VLAN.
A continuación se describe cómo configurar las etiquetas VLAN en los interruptores gestionados L2.
Topología de la red:
En este ejemplo se utilizan los sistemas TL-SG5428E y TL-SG3424.
Conecte el cable de red al puerto 1 del TL-SG3424. Para acceder a Internet, conecte el TL-R480T+ al puerto 9 del TL-SL5428E.
Conecta las computadoras del grupo A al puerto 2-3 de TL-SL5428E y al puerto 2-3 de TL-SG3424. Las computadoras del grupo B usan los puertos 4-8 del TL-SL-SL5428T+.
Esto se puede encontrar en celu:.
1 Permitir la comunicación entre las computadoras del Grupo A.
2 Permitir la comunicación entre las computadoras del Grupo B.
3 Permitir la comunicación entre las computadoras del Grupo A y del Grupo B.
4 Permitir que las computadoras del Grupo A y del Grupo B accedan a Internet a través de un enrutador TL-R480T+.
Configurando los parámetros de la VLAN:
VLAN 100
VLAN 101
VLAN 102
TL-SG2424
1-3,9
1,4-9
1-9
TL-SG2216
1-3
1,4-8
1-8
Para aplicar el punto 1, se establecerá una VLAN con un identificador de 100.
Para realizar el punto 2, cree una VLAN con el identificador 101.
Al crear un VLAN 100 y un VLAN 101, también se obtiene el número 101. También se han cumplido tres requisitos.
Para realizar el punto 4, debe crear una VLAN con ID de VLAN 102.
PARTE I: Definiendo los tipos de conexión para los puertos:
TRONCO: El puerto troncal puede ser operado por múltiples VLANs y usado para dispositivos de red en cascada (por ejemplo, dos conmutadores). La opción por defecto para la regla de salida es TAG.
GENERAL: Los puertos generales también pueden ser provistos para múltiples VLANs. La opción por defecto de la regla de salida es UNTAG (los ordenadores suelen aceptar sólo marcos no etiquetados).
ACCESO: Este puerto puede asignarse a un único identificador de VLAN.
En la siguiente figura se muestra cómo configurar la opción Tipo de enlace para el puerto 1, por ejemplo:
Otros puertos pueden configurarse de manera similar (véase más abajo).
Parte II: Creación de VLAN:
Según la primera tabla, es necesario crear 3 redes de vlanes: VLAN100, VLAN101, VLAN102.
Seleccione 802.1Q VLAN->VLAN Config y pulse Crear. En una nueva ventana, puede crear una nueva VLAN (ver abajo).
Luego cree otras 2 VLANs (ver abajo).
Parte III: Configuración de la PVID
El PVID (identificador de puerto VLAN) es el VID por defecto del puerto. Si el conmutador recibe marcos no etiquetados, se añadirán etiquetas VLAN según el PVID del puerto antes de reenviarlos.
Por ejemplo, el PVID del puerto 2 es 100. Cuando el conmutador recibe una trama sin etiquetar en el puerto 2 del ordenador, el conmutador etiquetará una trama de red con un identificador de 100. Por lo tanto, esta trama sólo se transmitirá a los puertos que pertenezcan a la VLAN 100.
Se han hecho los ajustes. Para guardar los ajustes, seleccione Guardar configuración.
