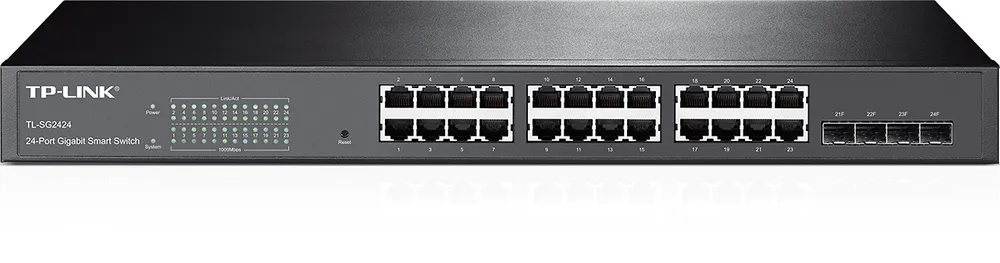

TP-LINK TL-SG2424 es un conmutador Gigabit manejable con 24 puertos Gigabit RJ45 10/100/1000 Mbps y 4 puertos combo SFP. El dispositivo proporciona un alto rendimiento, función QoS, reglas de seguridad avanzadas y numerosas funciones de gestión en la segunda capa. Este conmutador Gigabit TL-SG2424 es una solución rentable para las empresas medianas y pequeñas.
Puertos Gigabit Ethernet para la transferencia de datos a toda velocidad Optimizar la transmisión de voz y vídeo con QoS (L2/L3/L4) y IGMP snooping Línea de comando y administración del navegador web, soporte SNMP y RMON para la administración conveniente de los dispositivos VLAN 802.1Q, Seguridad de Puertos y Control de Tormentas ofrecen funciones eficientes para la seguridad de la red local
TL-SG2424 es fácil de configurar y administrar. Soporta una serie de funciones de gestión estándar, por ejemplo, la interfaz de gestión intuitiva (GUI) o la línea de comandos clásica (CLI). Con las funciones SNMP (v1/2/3) y RMON, el interruptor también puede informar de su estado y enviar alertas durante eventos inusuales.
Características / filtros | |
Estándar LAN | Gigabit Ethernet 10/100/1000 Mb/s |
Número de puertos LAN | 24x [10/100/1000M (RJ45)] , 4x [1G (SFP)] , |
Administración | CLI - Command Line Interface, A través de un navegador web, |
Capa de cambio | 2 |
Potencia (W) | Sin PoE |
Tipo de caso | Rack (1U), Desktop, |
Características del equipo | |
Normas y protocolos | IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE802.3z, IEEE 802.3ad, IEEE 802.3x, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1p |
Puertos | 24 puertos RJ45 10/100/1000Mbps (Negociación automática/Auto MDI/MDIX) 4 ranuras combo SFP 100/1000Mbps |
Cableado de la red | 10BASE-T: Cable UTP Cat 3, 4 o 5 (hasta 100m) 100BASE-TX/1000Base-T: Cable UTP cat 5, 5e, o más alto (hasta 100m) 100BASE-FX:MMF,SMF 1000BASE-X: MMF, SMF |
Sin ventilador | Sí |
Fuente de alimentación | 100~240VAC, 50/60Hz |
El consumo de energía | Máximo: 22.3W (220V/50Hz) |
Actuación | |
Dimensiones (S x G x W) | 440*180*44 mm (17.3*7.1*1.7 pulgadas) |
Capacidad | 48Gb/s |
Velocidad de redireccionamiento de los paquetes | 35.7Mp/s |
Placa de dirección MAC | 8k |
Placa de dirección MAC | 8k |
Buffer de paquetes | 10240 Bytes |
Marcos jumbo | 10240 Bytes |
Funciones del software | |
Función de calidad de servicio | Apoyo prioritario 802.1p CoS/DSCP Manejo de 4 colas de prioridad El horario de las colas: SP, WRR, SP+WRR Limitación de la tasa de transferencia basada en el flujo de puertos y datos VLAN de voz |
Características del interruptor de la capa 2 | IGMP Snooping V1/V2/V3 Agregación de puertos - LACP (Hasta 6 grupos de agregación que cubren hasta 4 puertos cada uno) STP/RSTP/MSTP Filtro/protección de BPDU TC/Protección de la raíz Detección de llamadas en bucle Control de flujo 802.3x |
VLANs | Soporta el protocolo IEEE802.1Q, hasta 512 grupos de VLAN y 4096 VIDs |
Listas de control de acceso | Filtrado de paquetes basado en las direcciones MAC de origen y destino (L2~L4) Dirección MAC, dirección IP, puertos TCP/UDP |
Seguridad de la transmisión | SSH v1/v2 SSL v2/v3/TLSv1 Seguridad del puerto Control de Tormentas de Emisión/Multidifusión/ Desconocido-unicast |
Otros | |
Gestión | Interfaz de navegador GUI, interfaz de línea de comandos CLI SNMP v1/v2c/v3, compatible con los MIB públicos y los MIB privados de TP-LINK RMON (grupos 1, 2, 3, 9) Monitoreo de la CPU Espejo del puerto Ajuste automático de la hora: SNTP Actualización del firmware: a través del navegador web y TFTP Diagnóstico: prueba de VCT Logotipos del sistema, bibliotecas públicas del MIB |
Certificados | CE, FCC, RoHS |
El contenido del paquete | TL-SG2424 Cable de alimentación Instrucciones de instalación CD Kit de montaje Pies de goma |
Requisitos del sistema | Microsoft® Windows® 98SE, NT, 2000, XP, Vista™ o Windows 7, MAC® OS, NetWare®, UNIX® o Linux. |
Ambiente de trabajo | Temperatura de funcionamiento permitida: 0℃~40℃ (32℉~104℉); Temperatura de almacenamiento permitida: -40℃~70℃ (-40℉~158℉) La humedad del aire permitida: 10%~90%, sin condensación Humedad de almacenamiento permitida: 5%~90%, sin condensación |
Instrucciones de instalación del dispositivo | Descargar |
Una Red de Área Local Virtual (VLAN) es una topología de red configurada según un esquema lógico en lugar de físico. Los anfitriones de la misma VLAN se comunican entre sí como si estuvieran en una LAN. Sin embargo, los anfitriones en diferentes VLANs no pueden comunicarse directamente entre sí.
Ahora vamos a aprender a configurar una etiqueta VLAN en los interruptores inteligentes en el siguiente ejemplo:
Tomemos como ejemplo los modelos TL-SG2424 y TL-SG2216.
El TL-SG242424 se conecta a Internet mediante el TL-R480T + en el puerto 9 y se conecta al TL-SG2216 mediante el cable Ethernet en el puerto 1.
Las computadoras del Grupo A se conectan al puerto 2-3 en el TL-SG2424 y al puerto 2-3 en el TL-SG2216. El grupo B se conecta a los puertos 4-8 de ellos.
Objetivo :
1 Las computadoras del Grupo A pueden comunicarse entre sí.
2 Las computadoras del grupo B pueden comunicarse entre sí.
3 Las computadoras del grupo A y del grupo B no pueden comunicarse entre sí.
4 Tanto el grupo A como el B pueden conectarse a Internet a través de TL-R480T +
Parámetros de configuración de la VLAN:
VLAN 100
VLAN 101
VLAN 102
TL-SG2424
1-3,9
1,4-9
1-9
TL-SG2216
1-3
1,4-8
1-8
Para lograr el objetivo 1, creamos una VLAN cuyo ID de VLAN es 100.
Para alcanzar el objetivo 2, creamos una VLAN con un identificador VLAN de 101
Al establecer las VLANs 100 y 101, hemos alcanzado el Objetivo 3.
Para alcanzar el Objetivo 4, creamos una VLAN cuyo identificador de VLAN es 102
Ahora vamos a empezar a configurar el interruptor TL-SG2424:
Paso 1 Seleccione "VLAN 802.1Q" en el menú "VLAN":
Paso 2 Introduce el ID de VLAN que quieres crear y puedes darle un nombre si quieres. Haga clic en "Crear" para guardar la configuración, encontrará la VLAN que ha creado en la siguiente tabla:
Paso 3 Primero, seleccione el cuadro a la izquierda del ID de la VLAN, y luego en la tabla de abajo, puede seleccionar qué puertos se añaden a esta VLAN. Hay tres reglas de puerto: "No marcado", "Marcado" y "Desconocido". Cuando diseñe, seleccione el puerto 1 como puerto etiquetado, los puertos 2-3 y 9 como no etiquetado, haga clic en "Aplicar" para guardar su configuración y luego su configuración aparecerá en la "Tabla VLAN":
Paso 4 Después de haber configurado todas las VLAN, seleccione la casilla de verificación "Seleccionar" de cualquier VLAN y luego configure el PVID para cada puerto. No te olvides de la casilla de verificación "Aplicar":
Después de completar los pasos anteriores, se ha completado la VLAN en TL-SG2424 y luego se establece la VLAN en TL-SG2216 de acuerdo con los pasos anteriores, su VLAN funcional puede funcionar como desee.
Nota:
1.Sólo después de haber creado una VLAN específica puede cambiar el puerto PVID al VID de esa VLAN. Para construir varias VLAN en el interruptor, proceda de la siguiente manera: 1 Crear estas VLAN 2 Seleccionar los puertos del componente 3 Establecer el PVID para estos puertos
2.Debido a que la PVID de un puerto es única, incluso si pertenece a más de una VLAN, puede seleccionar cualquier VLAN para establecer la PVID.
