Las antenas sectoriales AirMAX ac pertenecen a la próxima generación de antenas sectoriales 2x2 MIMO de Ubiquiti Network y se caracterizan por un mejor rendimiento del haz, escalabilidad y aislamiento de la interferencia. Para obtener el mejor rendimiento debe combinar la antena con la radio Rocket o Rocket M5. La operación de CA requiere el cohete 5 CA. El dispositivo presentado funciona en una frecuencia de 5 GHz, lo que garantiza una comunicación rápida.
Las antenas del sector son extremadamente resistentes a las interferencias. El innovador diseño del deflector con las hojas laterales y traseras rebajadas rechaza las interferencias de otros transmisores de la zona.

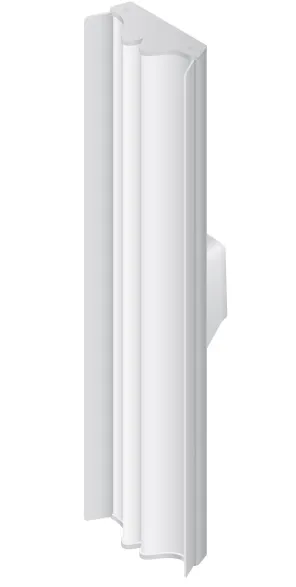

En la antena AIRMAX AM-5AC21-60, el fabricante ha tenido cuidado de mejorar la relación señal/ruido (SNR), es decir, la medida que compara la relación señal/ruido, por lo que es posible utilizar una mayor modulación de 256 QAM en lugar de 16 QAM. Aumenta el número de bits por segundo para una banda con velocidad de datos constante.
El uso de la tecnología AirMax en este innovador diseño de antena proporciona una mayor ganancia, potencia, escalabilidad y rendimiento del haz de luz en las redes PTMP. Las antenas de CA AirMAX están diseñadas para aplicaciones al aire libre.
Cada antena sectorial Ubiquiti airMAX ac tiene un soporte de cohetes incorporado, por lo que no se necesitan herramientas para instalar la estación base de cohetes.
| Características / filtros | |
| Frecuencia de la antena | 5 GHz |
| Ganancia de energía | 21dBi - 30dBi |
| Tipo de antena | Sectorial |
| Aislamiento de polarización cruzada | >25 dB |
| Altura | 750 |
| Ancho | 173 |
| Ancho de haz horizontal | 60° |
| Ancho de viga horizontal | 60 |
| Ancho de viga vertical | 60 |
| Ancho del haz verticalmente | 60° |
| Cantidad por paquete | 1 |
| Color del producto | Blanco |
| Compatible con la marca | Ubiquiti |
| Código de Sistema de Armomización (SA) | 85177100 |
| Desviacion electrica | 2° |
| Frecuencia de banda | 5.1 - 5.8 |
| Ganancia de la antena (max) | 21 |
| Montaje | Pared |
| Peso | 4,8 |
| Polarización | Lineal doble, Polarización dual, |
| Profundidad | 78 |
| Ratio de voltaje de onda estacionaria (VSWR) | 1,5:1 |
| Solicitud | Afuera |
| VSWR | 1.5:1 |
| Parámetros técnicos básicos | |
| Dimensiones | 750 mm × 173 mm × 78 mm |
| Peso | 4,8 kg |
| Frecuencia de funcionamiento | 5.10 - 5.85 GHz |
| Ganancia de la antena | 21 dBi |
| Ángulo de radiación horizontal | 60° (6 dBi) |
| Ángulo de radiación vertical | 60° (6 dBi) |
| Ángulo de radiación eléctrica | 4° |
| Ángulo de inclinación | 2° |
| Máximo VSWR | 1.5:1 |
| Resistencia al viento | 200 km/h |
| Carga de viento | 391 N a 200 km/h |
| Polarización | Horizontal y vertical (dual) |
| Separación interpolarización | Mínimo 25 dB |
| ETSI | EN 302 326 DN2 |
| Equipo de instalación | Soporte para postes, soportes de montaje RocketM, cable coaxial a prueba de agua incluido. |
1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 oraz Chain 1.
2. Przymocuj urządzenie do uchwytu montażowego:
a. Wyrównaj zatrzaski montażowe z tyłu kieszeni z czterema otworami montażowymi.
b. Przesuń kieszeń w dół, aż zostanie zablokowana na swoim miejscu.
3. Połącz pozostałe końce kabli radiowych ze złączami na antenie.
4. Wsuń osłonę ochronną w dół urządzenia, aż zostanie ona zablokowana.
5. Przymocuj uchwyty U-Brackets do anteny:
a. Zamocuj uchwyt U-Bracket do górnych uchwytów montażowych anteny za pomocą dwóch nakrętek.
b. Zamocuj drugi wspornik U-Bracket do dolnych uchwytów montażowych anteny.
6. Włóż po dwie śruby nośne do każdego wspornika.
7. Zamocuj każdy ze wsporników do U-Bracket za pomocą dwóch śrub. Śruby dokręć ręcznie.
8. Aby zamontować antenę na słupie, przesuń zacisk słupkowy na każdą parę śrub nośnych. Zabezpiecz każdy zacisk dwoma nakrętkami.
9. Antena ma przechył elektryczny 2°. Do dalszej regulacji kąta nachylenia:
a. Poluzuj cztery śruby na wspornikach U-Brackets i dwie nakrętki na górze zacisku słupa.
b. Przesuń antenę na żądany kąt nachylenia.
c. Dokręć wszystkie śruby i nakrętki do około 25 N-m.
Sí, todos.
La frecuencia de la antena es de 5 GHz.
