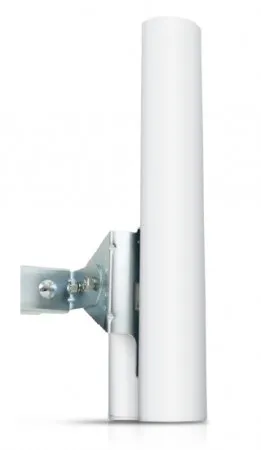

La antena sectorial airMAX de Ubiquiti es un dispositivo de alta gama que es perfecto para diseñar una arquitectura de red compleja. El uso de tecnologías modernas hace que las antenas sectoriales airMAX 5G17-90 logren una forma de haz óptima, eficiencia y altas ganancias de energía.
La antena sectorial Ubiquiti airMAX 5G17-90 de doble polarización 2x2 MIMO es un dispositivo funcional que permite una integración perfecta con la radio RocketM que se vende por separado, con la que crea una potente estación base.
Ubiquiti garantiza la alta calidad y solidez de sus productos. Las carcasas de las antenas duraderas y los conectores impermeables aseguran una larga vida útil y, por consiguiente, la satisfacción del cliente. Los grandes parámetros técnicos de las antenas sectoriales de la línea airMAX 5G17-90 permiten una gran flexibilidad y comodidad en el diseño de la red. Le animamos a leer las especificaciones detalladas del dispositivo airMAX 5G17-90 de Ubiquiti.
| Características / filtros | |
| Frecuencia de la antena | 5 GHz |
| Ganancia de energía | 10dBi - 20dBi |
| Aislamiento de polarización cruzada | >22 dB |
| Altura | 41 |
| Ancho | 367 |
| Ancho de haz horizontal | 72° |
| Ancho de haz horizontal (5 GHz) | 8 |
| Ancho de haz vertical (5 GHz) | 4 |
| Ancho de viga horizontal | 72 |
| Ancho de viga vertical | 93 |
| Ancho del haz verticalmente | 93° |
| Cantidad por paquete | 1 |
| Certificación | EN 302 326 DN2 |
| Color del producto | Blanco |
| Compatible con la marca | Ubiquiti |
| Código de Sistema de Armomización (SA) | 85177100 |
| Desviacion electrica | 4° |
| Frecuencia de banda | 5 |
| Ganancia de la antena (max) | 17,1 |
| Montaje | Pared |
| Peso | 1,1 |
| Polarización | Lineal doble, Polarización dual, |
| Profundidad | 63 |
| Ratio de voltaje de onda estacionaria (VSWR) | 1,5:1 |
| Solicitud | Afuera |
| Tipo de antena | Sectorial, Antena sectorial, |
| Tipo de conector | 2x RP-SMA |
| Utilizar con | Exterior |
| VSWR | 1.5:1 |
| Parámetros técnicos básicos | |
| Dimensiones (mm) | 367 x 63 x 41 |
| Peso | 1,1 kg |
| Banda de frecuencia | 4,90 GHz - 5,85 GHz |
| Ganancias | 16,1 dBi - 17,1 dBi |
| Ángulo de radiación horizontal | 72° (6 dB) |
| Ángulo de radiación vertical | 93° (6 dB) |
| Ángulo de radiación eléctrica | 8° |
| Ángulo de inclinación | 4° |
| Máximo VSWR | 1.5:1 |
| Resistencia al viento | 200 km/h |
| Carga de viento | 41,7 N a 200 km/h |
| Polarización | Horizontal y vertical (dual) |
| Separación interpolarización | Mínimo 22 dB |
| ETSI | EN 302 326 DN2 |
| Equipo de instalación | Soporte para postes, soporte de montaje RocketM, cable coaxial a prueba de agua incluido. |
1. Przymocuj do anteny za pomocą czterech nakrętek urządzenie do montażu kieszonkowego.
2. Przymocuj wspornik słupa do montażu kieszonkowego za pomocą dwóch śrub i dwóch nakrętek.
3. Przymocuj na antenie kable RF do złączy oznaczonych V i H.
4. Przymocuj kieszeń do zespołu montażu kieszonkowego:
a. Wyrównaj zatrzaski montażowe z tyłu kieszeni z czterema gniazdami montażowymi.
b. Przesuń kieszeń w dół, aż zostanie zablokowana na swoim miejscu.
5. Przymocuj pozostałe końce kabli radiowych do złączy oznaczonych jako Chain 1 i Chain 0.
6. Aby zamontować antenę, przymocuj zacisk masztu do uchwytu masztu za pomocą dwóch śrub i dwóch ząbkowanych nakrętek.
7. Antena ma przechylenie elektryczne 4°, w celu dalszej regulacji kąta nachylenia:
a. Poluzuj dwie śruby na wsporniku słupa.
b. Przesuń antenę na odpowiedni kąt.
c. Dokręć wszystkie śruby i nakrętki do około 25 N-m (18 lb-ft) lub mniej, aby uniknąć odkształcenia słupa.
