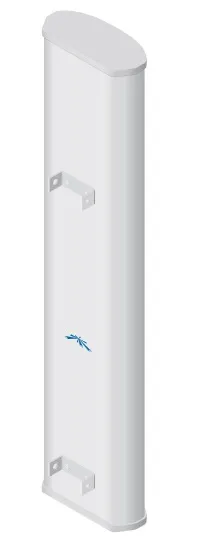

Las antenas sectoriales AirMAX tienen una doble polarización MIMO 2x2, lo que garantiza una integración perfecta con los dispositivos de radio Rocket que se venden por separado. La antena sectorial del airMAX puede desplegarse en una red punto a multipunto (PtMP).
La antena sectorial airMAX es altamente resistente a las interferencias, proporcionando una excelente ganancia y rendimiento para redes multipunto.
Cada antena sectorial airMAX está diseñada para una construcción robusta para aplicaciones al aire libre.
Cada antena sectorial airMAX está equipada con un soporte de montaje incorporado, por lo que la instalación no requiere ninguna herramienta especial. Unos simples pasos bastan para conectar la radio del cohete a la antena sectorial del airMAX.
Características / filtros | |
Frecuencia de la antena | 900 MHz |
Ganancia de energía | 10dBi - 20dBi |
Tipo de antena | Sectorial |
Aislamiento de polarización cruzada | >30 dB |
Altura | 134 |
Ancho | 1290 |
Ancho de haz horizontal | 120° |
Ancho de viga horizontal | 109 |
Ancho de viga vertical | 120 |
Ancho del haz verticalmente | 109° |
Cantidad por paquete | 1 |
Color del producto | Blanco |
Compatible con la marca | Ubiquiti |
Frecuencia de banda | 0.902 - 0.928 |
Ganancia de la antena (max) | 13,8 |
Numero de piezas en embalaje | 1-pack |
Peso | 12,5 |
Polarización | Lineal doble, Polarización dual, |
Profundidad | 290 |
Solicitud | Afuera |
VSWR | 1.5:1 |
Parámetros técnicos básicos | |
Dimensiones | 129 × 29 × 13,4 cm |
Peso | 12,5 kg |
Frecuencia | 902 - 928 MHz |
Fortalecimiento | 13,2 - 13,8 dBi |
El ancho del haz de HPOL | 109° (6 dB) |
VPOL Ancho del rayo | 120° (6 dB) |
La altura del rayo | 15°. |
Sistema eléctrico de inclinación hacia abajo | NO. |
Máximo VSWR | 1.5:1 |
La supervivencia del viento | 200 km/h |
Carga de viento | 658,3 N a 200 km/h |
Polarización | Línea doble |
Aislamiento cruzado | 30 dB Min. |
Especificación del ETSI | No se aplica. |
Instalación | Soporte universal de palo y saltadores de radio incluidos |
1. Naciśnij na pokrywę Rocketa i wysuń ją.
2. Przełóż kabel przez dziurę w obudowie i podłącz do portu Ethernet
3. Załóż pokrywę portu.
4. Przymocuj końce kabli radiowych oznaczonych Chain 0 i Chain 1 do złączy RF
5. Do zainstalowania pokrywy dolnej anteny:
a. Włóż zatrzaski pokrywy w nacięcia na spodzie anteny.
b. Wciśnij pokrywę i zatrzasnij ją na miejscu.
c. Przymocuj pokrywę do podstawy anteny za pomocą śruby gwintowanej M3x8.
6. Owiń tuleję wokół kabla Ethernet, a następnie wepchnij ją na miejsce w dolnej części obudowy anteny.
7. Przymocuj dwa uchwyty U-Bracket do dwóch wsporników anteny za pomocą czterech śrub M8x25 i czterech nakrętek ząbkowanych M8.
8. Aby zamocować antenę do słupa, należy przymocować górną rakietę U-Bracket w kroku 9, a następnie dolną rakietę U-Bracket w kroku 10.
9. Aby zamocować górny wspornik U-Bracket do słupa:
a. Włóż dwie śruby M12x180 do górnego wspornika.
b. Zabezpieczyć każdą śrubę nakrętką ząbkowaną M12.
c. Przykręć jeszcze dwie kolejne nakrętki ząbkowane M12. Wsuń wspornik na śruby M12x180.
d. Umieścić antenę tak, aby słup znajdował się pomiędzy śrubami M12x180.
e. Zabezpiecz drugi wspornik V-Bracket za pomocą dwóch nakrętek ząbkowanych M12.
10. Do zamocowania dolnego uchwytu U-Bracket na słupie:
a. Wsunąć dwie śruby M12x130 do dolnego uchwytu U-Bracket.
b. Umieść antenę w taki sposób, aby słup znajdował się pomiędzy śrubami M12x130. Przesuń wspornik V na śrubach M12x130, tak aby słup znajdował się pomiędzy wspornikiem U i wspornikiem V.
c. Zabezpiecz wspornik V za pomocą dwóch śrub M12
11. Regulacja kąta nachylenia anteny:
a. Zluzować cztery nakrętki M12 zabezpieczające wsporniki V górnego wspornika U-Bracket.
b. Przesuń wsporniki V, aby uzyskać żądany kąt nachylenia.
c. Dokręcić wszystkie śruby i nakrętki do ok. 25 N-m lub mniej, aby uniknąć deformacji słupa.
El dispositivo tiene una doble polaridad de 2x2 MIMO.
La altura del rayo es de 15°.
