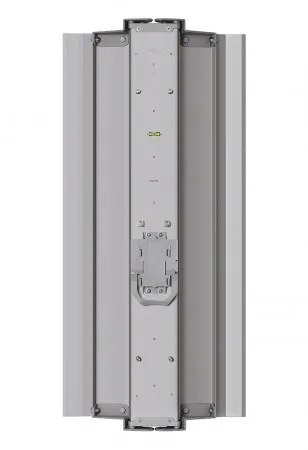

Las innovadoras antenas sectoriales airMAX con doble polarización de Ubiquiti se caracterizan por su construcción robusta y su rendimiento 2x2. La estación base PtMP en el modelo AirMax Sector Titanium es otro paso en la evolución de las antenas Ubiquiti, las mejores antenas sectoriales de su clase. El aislamiento avanzado de RF y la configuración de haz variable hacen que la AirMax Sector Titanium AM-V2G-TI 2 GHz 15-17 dBi sea la antena sectorial líder del mercado.
Las antenas sectoriales AirMAX son muy resistentes a las interferencias y proporcionan una excelente amplificación y eficiencia de transmisión para redes multipunto eficientes.
Los versátiles modelos del sector del titanio del airMAX están equipados con un avanzado aislamiento de la señal, y también es posible ajustar el ancho del haz en el rango de 60°, 90° o 120°, lo que aumenta la escalabilidad.
Las antenas AirMAX están diseñadas para aplicaciones al aire libre, por lo que su construcción es robusta y resistente a las duras condiciones climáticas.
La Antena Sectorial de Titanio está equipada con un soporte de montaje de cohetes integrado que permite su instalación sin componentes o herramientas adicionales, y un escudo especialmente diseñado para proteger el equipo de los daños.
| Características / filtros | |
| Frecuencia de la antena | 2.4 GHz |
| Ganancia de energía | 10dBi - 20dBi |
| Aislamiento de polarización cruzada | >25 dB |
| Altura | 120 |
| Ancho | 773 |
| Ancho de haz horizontal | 60°, 90°, 120°, |
| Ancho de haz horizontal (2,4 GHz) | 4 |
| Ancho de haz vertical (2.4 GHz) | 4 |
| Ancho de viga horizontal | 120 |
| Ancho de viga vertical | 60 |
| Ancho del haz verticalmente | 30 dB |
| Cantidad por paquete | 1 |
| Certificación | EN 302 326 DN2 CE, FCC, IC |
| Color del producto | Blanco |
| Compatible con la marca | Ubiquiti |
| Desviacion electrica | 4° |
| Frecuencia de banda | 2.3 - 2.6 |
| Ganancia de la antena (max) | 17 |
| Género del conector | Macho |
| Montaje | Pared |
| Peso | 6,4 |
| Polarización | Lineal doble, Polarización dual, |
| Profundidad | 372 |
| Ratio de voltaje de onda estacionaria (VSWR) | 1,5:1 |
| Solicitud | Afuera |
| Tipo de antena | Sectorial, Antena sectorial, |
| Tipo de conector | 2x RP-SMA |
| Tipo de conector de antena | RP-SMA |
| Utilizar con | Exterior |
| VSWR | 1.5:1 |
| Parámetros técnicos básicos | |
| Dimensiones (mm) | 773 × 372 × 120 |
| Peso | 6,40 kg |
| Gama de frecuencias | 2,3 GHz - 2,6 GHz |
| Ancho del rayo | 60°/90°/120° |
| Ganancias | 17 dBi a 60°. 16 dBi a 90°. 15 dBi a 120°. |
| Ancho del rayo de elevación | 4° |
| Downtilt eléctrico | 4° |
| Resistencia al viento | 200 km/h |
| Carga de viento | 640,5 N@ 200 km/h |
| Polarización | Doble, lineal |
| Separación interpolarización | 25 dB |
| Relación F/B | 30 dB |
| Relación de tensión de onda estacionaria (VSRW) | 1.5:1 |
| Conexiones | 2 x RP-SMA (a prueba de agua) |
| Radios compatibles | RocketM2 Titanium RocketM2 |
| Kit de montaje | El soporte del poste está incluido |
| ETSI | EN 302 326 DN2 |
| Certificados | CE, FCC, IC |
1. Ustaw żądaną szerokość wiązki za pomocą deflektorów. Poluzuj (bez wyjmowania) cztery śruby z łbem sześciokątnym, aby przesunąć deflektory.
2. Ostrożnie przesuń deflektory szerokości wiązki na żądany kąt, zgodnie ze wskazówkami na śrubach.
3. Dokręć cztery śruby.
4. Przymocuj kable RF do złączy oznaczonych Chain 0 i Chain 1 na urządzeniu.
5. Przymocuj urządzenie do uchwytu montażowego:
a. Wyrównaj zatrzaski montażowe z tyłu urządzenia z czterema otworami montażowymi na uchwycie.
b. Przesuń Rocket w dół, aż zostanie zablokowany.
6. Podłącz pozostałe końce kabli radiowych do złączy RF na antenie.
7. Przesuń osłonę ochronną w dół, aż zostanie ona zablokowana na uchwycie.
8. Przymocuj U-Brackety do anteny:
a. Zamocuj zaczep U-Bracket do górnych uchwytów montażowych anteny za pomocą dwóch nakrętek.
b. Zamocuj drugi uchwyt U-Bracket do dolnych uchwytów montażowych anteny za pomocą dwóch nakrętek.
9. Wsuń po dwie śruby nośne do każdego wspornika słupa.
10. Przymocuj każdy wspornik słupka do każdego wspornika U-Bracket za pomocą dwóch śrub. Dokręcać należy tylko ręcznie.
11. Aby zamocować antenę do słupa, należy wsunąć zacisk słupkowy na każdą parę śrub. Zabezpiecz każdy zacisk słupka dwoma nakrętkami kołnierzowymi.
12. Antena ma przechylenie elektryczne 4°. Aby dokładniej wyregulować kąt nachylenia:
a. Poluzuj cztery śruby na wspornikach U-Brackets i dwie nakrętki na górnym zacisku.
b. Przesuń antenę na żądany kąt nachylenia.
c. Dokręć wszystkie śruby i nakrętki do ok 25 N-m (18 lb-ft) lub mniej, aby uniknąć deformacji słupa.
