Ubiquiti AP-5AC-90-HD | Antena sectorial | airPRISM, 5GHz, 22dBi


La antena sectorial airPrism de Ubiquiti Networks es una innovadora antena sectorial que funciona como un punto-multipunto (PTMP). El dispositivo funciona en la banda de 5 GHz, ofreciendo una transmisión estable. En el sector presentado antena airPrism el fabricante se encargó de mejorar el aislamiento del ruido. Se pueden instalar tres radios en la antena, y cada radio transmite y recibe independientemente dentro del correspondiente ancho de haz de 30°.
En áreas de alta densidad, el airPrism resistente a las interferencias y al ruido proporciona redes multipunto con un alto rendimiento, un excelente rendimiento de los rayos.
Instalar tres unidades de Prisma AC Rocket 5 en una sola antena airPrism aumenta la capacidad y reduce el uso de la huella de la torre, lo que reduce significativamente los costos de instalación.

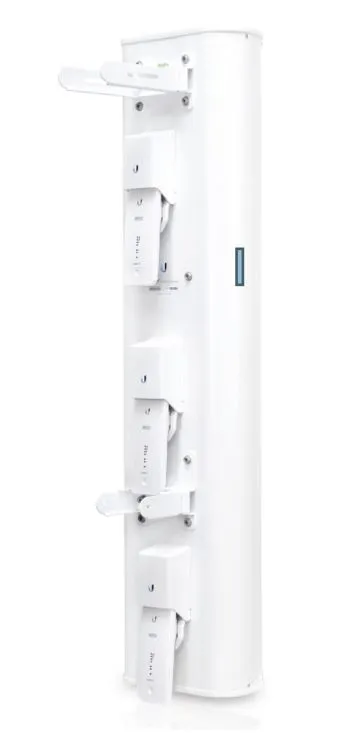

Las antenas AirPrism y los dispositivos Rocket 5 AC están diseñados para funcionar perfectamente juntos. Cada modelo de antena sectorial airPrism de la UBNT está equipada con tres soportes incorporados para el montaje de los dispositivos Prism, por lo que la instalación no requiere ninguna herramienta especial. Después de montar los tres dispositivos del Prisma de CA Rocket 5, es suficiente con montarlo todo en el enlace PTMP.
Los tres radios AC Prism Rocket 5, que están instalados en la parte superior, media e inferior de la antena, transmiten y reciben de forma independiente dentro del correspondiente ancho de haz de 30°. Diagrama gráfico del alcance de cada rayo
Características / filtros | |
Frecuencia de la antena | 5 GHz |
Ganancia de energía | 21dBi - 30dBi |
Aislamiento | 30 |
Aislamiento de polarización cruzada | >30 dB |
Altura | 1300 |
Ancho | 322,6 |
Ancho de haz horizontal | 60° |
Ancho de viga horizontal | 30 |
Ancho de viga vertical | 30 |
Ancho del haz verticalmente | 60° |
Cantidad por paquete | 1 |
Certificación | CE, FCC, IC |
Color del producto | Blanco |
Compatible con la marca | Ubiquiti |
Código de Sistema de Armomización (SA) | 85177100 |
Desviacion electrica | 2° |
Frecuencia de banda | 5.15 - 5.85 |
Ganancia de la antena (max) | 22 |
Peso | 13,1 |
Polarización | Lineal doble, Polarización dual, |
Profundidad | 201,5 |
Ratio de voltaje de onda estacionaria (VSWR) | 1,75:1 |
Solicitud | Afuera |
Tipo de antena | Sectorial, Antena sectorial, |
Tipo de conector | 6x RP-SMA |
Tipo de conector de antena | RP-SMA |
Utilizar con | Exterior |
Velocidad de supervivencia | 200 |
VSWR | 1.75:1 |
Parámetros técnicos básicos | |
Peso | 13,1 kg |
Dimensiones | 322,6 mm × 201,5 mm × 1300 mm |
Frecuencia de funcionamiento | 5,15 GHz - 5,85 GHz |
Ganancias | 22 dBi |
El ancho del rayo horizontal | 3 x 30° (6 dB) |
El ancho del rayo vertical | 3 x 30° (6 dB) |
Max VSWR | 1.75:1 |
Polarización | Doble, lineal |
Separación interpolarización | Mínimo 30 dB |
Interfaces | (6) Conectores RP-SMA (a prueba de agua) |
Equipo de radio compatible | Cohete 5 AC Prism, modelo R5AC-PRISM |
Carga máxima de viento | 534 N a 200 km/h |
Resistencia al viento | 200 km/h |
Instalación | Soporte de mástil universal, soportes de montaje de cohetes y cables RP-SMA incluidos. |
ETSI | EN 302 326 DN2 |
Certificados | CE, FCC, IC |
1. Naciśnij na pokrywę portu urządzenia Rocket i wysuń ją.
2. Podłącz kabel Ethernet do portu LAN.
3. Załóż pokrywę portu.
4. Przymocuj urządzenie do uchwytu montażowego:
a. Wyrównaj uchwyty montażowe z tyłu urządzenia z czterema gniazdami montażowymi na uchwycie.
b. Przesuń urządzenie do dołu, aż zostanie zablokowane na swoim miejscu.
5. Przymocuj końce kabli radiowych do złączy RF w następującej kombinacji: V do Chain 1 i H do Chain 0.
6. Wsuń osłonę ochronną nad urządzenie Rocket, aż zostanie ona zablokowana.
7. Powtórz kroki 1-6 dla pozostałych dwóch radioodbiorników.
8. Przymocuj uchwyty U-Brackets do anteny:
a. Zamocuj wspornik U-Bracket do górnej płyty montażowej anteny za pomocą dwóch śrub sześciokątnych z podkładkami.
b. Przymocuj drugi wspornik U-Bracket do dolnej płyty montażowej anteny za pomocą dwóch śrub
9. Włóż po dwie śruby nośne do każdego wspornika.
10. Przymocuj wspornik do każdego wspornika U-Bracket za pomocą dwóch śrub sześciokątnych z podkładkami. Dokręcaj tylko ręcznie.
11. Przymocuj zestaw montażowy do słupa:
a. Przesuń otwory każdego zacisku słupa na każdą parę śrub.
b. Umieść po jednej nakrętce na każdej śrubie nośnej.
c. Zabezpiecz każdą nakrętkę za pomocą jednej nakrętki sześciokątnej.
12. Antena posiada przechylenie elektryczne 2°. W celu dalszej regulacji kąta nachylenia:
a. Poluzuj cztery śruby sześciokątne na wspornikach i nakrętki na górnym zacisku.
b. Przesuń antenę na żądany kąt nachylenia.
c. Dokręć wszystkie śruby do 25 N-m i wszystkie nakrętki do 50 N-m lub mniej, aby uniknąć odkształcenia słupa.
La frecuencia de la antena es de 5 GHz.
La ganancia de la antena es de 22 dBi.
