Ubiquiti PAK-620 | Kit de Alineamiento de Precision | dedicado para airMAX antenas parabólicas

ES
El dispositivo de alineación de precisión es compatible con el airFiber® AF-5G30-S45, PowerBeam™ PBE-5AC-620, PowerBeam PBE-M5-620 y RocketDish™ RD-5G30-LW.

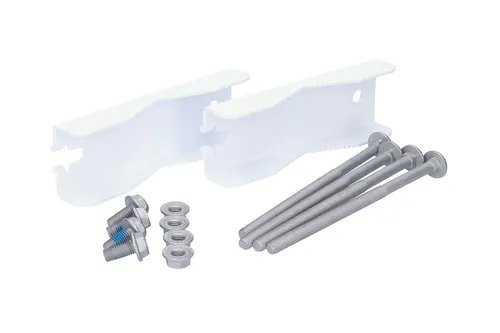

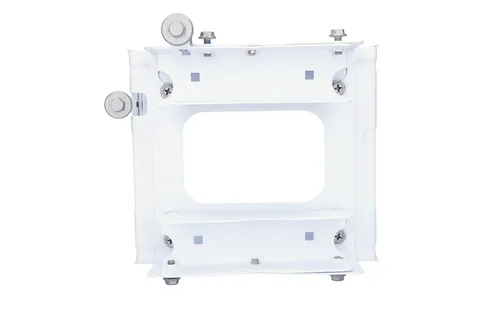

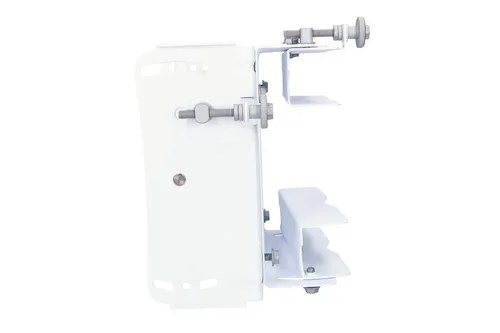

El kit permite y facilita el posicionamiento preciso de las antenas parabólicas de clase AirMAX. El kit de alineación de precisión PAK-620 está diseñado para las antenas Ubiquiti de 620 mm de diámetro. El posicionamiento preciso en dos ejes mejora la direccionalidad del rayo.
Características / filtros | |
Color del producto | Blanco |
Parámetros técnicos básicos | |
Dimensiones | 9,9 cm × 6,0 cm × 9,9 cm |
Manual rápido | Descargar |
Instrukcja przedstawia instalację modelu RD-5G30-LW, ale ma również zastosowanie do innych anten wykorzystujących reflektory 620 mm.
1. Poluzuj cztery śruby z łbem sześciokątnym.
2. Podnieś i wyjmij wspornik wyrównania wysokości, aby oddzielić go od wspornika wyrównania azymutu.
3. Użyj czterech śrub z łbem sześciokątnym, aby przymocować do anteny wspornik wyrównania wysokości.
Upewnij się, że śruby przechodzą przez dźwignie unoszenia po wewnętrznej stronie wspornika.
4. Przymocuj dwa zaciski biegunów do wspornika wyrównania azymutu:
a. Włóż cztery śruby nośne do wspornika wyrównania azymutu.
b. Wsuń otwór obejmy słupka na jedną śrubę każdej pary.
c. Umieść po jednej nakrętce na każdej śrubie.
5. Przymocuj wspornik wyrównania azymutu do słupa:
a. Przesuń szczelinę każdego zacisku bieguna na odpowiednią śrubę nośną.
b. Dokręć cztery nakrętki, aby zabezpieczyć azymutalny wspornik.
6. Przymocuj wspornik wyrównania wysokości do wspornika wyrównania azymutu:
a. Włóż cztery śruby z łbem sześciokątnym wspornika wyrównania wysokości do szczelin wspornika wyrównania azymutu.
b. Przesuń wspornik wyrównania wysokości w dół.
7. Przed przystąpieniem do regulacji kąta azymutu i kąta nachylenia należy upewnić się, że osiem śrub z łbem sześciokątnym jest wystarczająco luźnych, aby umożliwić ruch, a następnie dokręć cztery śruby z łbem sześciokątnym do 25 N-m.
8. Aby wyregulować kąt azymutu do ±15°, przekręć śrubę regulacji azymutu aż do osiągnięcia pożądanego kąta.
9. Aby wyregulować kąt nachylenia do ±15°, przekręć śrubę regulacji wysokości aż do osiągnięty żądanego kąta.
10. Zablokuj osiowanie, dokręcając osiem śrub z łbem sześciokątnym do 25 N-m.
El kit de montaje de precisión está dedicado a las antenas parabólicas de clase airMAX.
