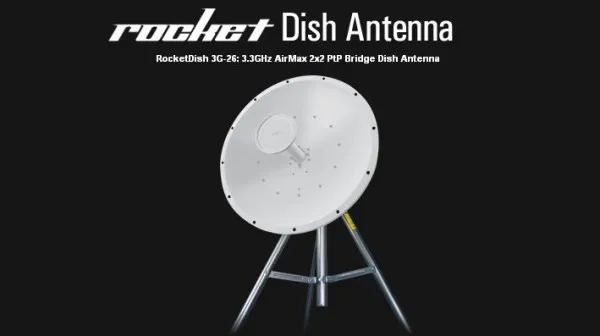

La antena Ubiquiti se integra fácilmente con la radio RocketM. La radio junto con la antena RD-3G26 crean una poderosa aplicación de puente PtP 2x2 MIMO. Para los diseñadores de redes es una solución flexible y conveniente, y sobre todo muy práctica. RocketDish y todos los demás dispositivos Rocket están diseñados de tal manera que tanto su instalación como la cooperación con cualquier otro dispositivo de esta serie no plantea ningún problema.
Las antenas AirMAX están diseñadas para aplicaciones al aire libre y por lo tanto tienen una construcción mecánica robusta. El dispositivo funciona en la banda de frecuencia de 3 GHz y tiene una ganancia de energía de 26 dBi. RocketDish RD-3G26 ha sido diseñado para trabajar con dispositivos que utilizan el estándar 802.11n.
La instalación de la antena parabólica dual Ubiquiti RocketDish de 3 GHz y 26 dBi no requiere ningún elemento o herramienta adicional.
Características / filtros | |
Frecuencia de la antena | 3 GHz |
Ganancia de energía | 21dBi - 30dBi |
Tipo de antena | Direccional |
Aislamiento de polarización cruzada | >35 dB |
Altura | 300 |
Ancho | 650 |
Ancho de haz horizontal | 7° |
Ancho del haz verticalmente | 7°, 33 dB, |
Cantidad por paquete | 1 |
Certificación | EN 302 326 DN2 |
Color del producto | Blanco |
Compatible con la marca | Ubiquiti |
Código de Sistema de Armomización (SA) | 85177100 |
Frecuencia de banda | 3.3 - 3.8 |
Ganancia de la antena (max) | 26 |
Peso | 9,8 |
Polarización | Lineal doble, Polarización dual, |
Profundidad | 650 |
Solicitud | Afuera |
Tipo MIMO | 2x2 |
VSWR | 1.4:1 |
Parámetros técnicos básicos | |
Banda de frecuencia | 3,3 - 3,8 GHz |
Ganancias | 26 dBi |
Ángulo de radiación horizontal | 7° (3 dB) |
Ángulo de radiación vertical | 7° (3 dB) |
Radiación inversa | 33 dB |
Max VSWR | 1.4:1 |
Dimensiones | 650 mm × 650 mm × 300 mm |
Peso | 9,8 kg |
Resistencia al viento | 200 km/h |
Carga de viento | 787 N a 200 km/h |
Polarización | Horizontal y vertical (dual) |
Aislamiento de interpolarización | Mínimo 35 dB |
ETSI | EN 302 326 DN2 |
Equipo de instalación | Soporte universal para postes, soportes de montaje RocketM, cable coaxial a prueba de agua incluido. |
1. Każda śruba M4 zawiera podkładkę blokującą. Zdejmij je i użyj do zabezpieczenia śrub podczas montażu.
2. Reflektor talerza i system antenowy są kluczowane, dzięki temu można je zainstalować tylko w jednej orientacji. Przymocuj urządzenie do odbłyśnika talerza w następujących etapach:
a. Wyrównaj trzpień osiowy na odbłyśniku talerzykowym z dziurą w antenie.
b. Włóż sześć śrub M4 do talerza.
c. Dokręć sześć śrub M4.
3. Przymocuj kable radiowe do złączy oznaczonych jako Chain 0 i Chain 1 na RocketM.
4. Przymocuj RocketM do odbłyśnika anteny:
a. Wyrównaj zatrzaski montażowe z tyłu RocketM z uchwytem do montażu kieszonkowego.
b. Przesuń RocketM w dół, aby go zablokować.
5. Przymocuj pozostałe końce kabli radiowych do złączy na antenie.
6. Przymocuj osłonę ochronną:
a. Wyrównaj strzałkę na górze osłony z krótką strzałką znaku na reflektorze.
b. Obróć osłonę zgodnie z ruchem wskazówek zegara, aż do momentu, gdy wyrówna się ona ze znakiem
7. Pręt podnoszący zawiera podkładki i nakrętki. Zdejmij jedną podkładkę, podkładkę sprężynową i nakrętkę. Wykorzystaj je, aby zabezpieczyć pręt podnoszący podczas montażu.
8. Przymocuj drążek do głównego uchwytu montażowego:
a. Włóż drążek do głównego wspornika montażowego.
b. Zabezpiecz drążek za pomocą podkładek.
9. Każda śruba nośna M10x150 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zamocowania śruby podczas montażu - patrz punkt 15 poniżej.
10. Włóż cztery śruby M10x150 do głównego uchwytu montażowego.
11. Każda śruba M10x25 zawiera podkładkę i blokadę sprężynową. Zdejmij je i użyj ich do zabezpieczenia śruby podczas montażu.
12. Przymocuj RocketDish do głównego wspornika montażowego:
a. Włóż jedną śrubę M10x25 do RocketDish i drążka unoszącego.
b. Włóż dwie śruby M10x25 do RocketDish i dolnej części głównego wspornika montażowego.
c. Zabezpiecz każdą śrubę M10x25 za pomocą podkładek i nakrętki.
13. Każda śruba M10x100 zawiera podkładkę, podkładkę sprężynową. Usuń je i użyj ich do zamocowania śrub podczas montażu.
14. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish:
a. Umieść po jednym wsporniku stabilizatora po każdej stronie słupa.
b. Włóż dwie śruby M10x100 do wsporników stabilizatora.
c. Zamocuj każdą śrubę M10x100 za pomocą jednej podkładki, jednej sprężyny i nakrętki.
d. Dokręć nakrętki do około 50 N-m.
15. Przymocuj główny wspornik montażowy do masztu tuż nad wspornikami stabilizatora:
a. Przesuń zacisk masztu na każdą parę śrub M10x150.
b. Zabezpiecz każdą śrubę M10x150 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
16. Wizualnie ustaw azymut i wysokość:
a. Aby wyregulować azymut, obróć RocketDish, gdy jest on wspierany przez wsporniki stabilizatora.
b. Aby wyregulować kąt nachylenia, dokręć lub poluzuj nakrętki na drążku podnoszącym, tak aby urządzenie RocketDish było ustawione z odpowiednim kątem nachylenia.
c. Dokręć wszystkie śruby i nakrętki do około 50 N-m lub mniej, aby uniknąć odkształcenia słupa.
La frecuencia de la antena es de 3 GHz.
La polaridad es doble y lineal.
