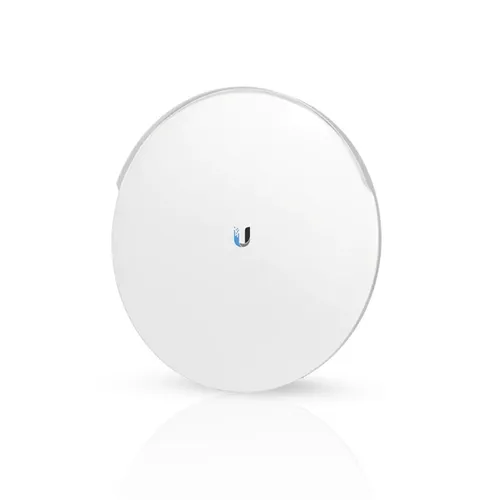

Ubiquiti RD-5G31-AC | Antena direccional | RocketDish, 5GHz, 31dBi







La antena de CA Ubiquiti RocketDish RD-5G31 es un dispositivo de alta clase que opera en la banda de 5 GHz, que tiene una ganancia de energía de 31 dBi. La antena de CA RD-5G31 de Ubiquiti se integra fácilmente con la radio RocketM, creando una poderosa aplicación de puente PtP 2x2 MIMO de largo alcance. Para los diseñadores de redes es una solución extremadamente conveniente y flexible.
Las antenas de CA RocketDish se caracterizan por su alto aislamiento y por sus mejores coeficientes F/B y SNR, lo que permite el uso de una modulación de orden superior y una máxima velocidad de transferencia de datos, por ejemplo, 256 QAM en lugar de 16 QAM.
La mejora de la relación F/B y las barras laterales inferiores reducen significativamente la interferencia, por lo que las innovadoras antenas de CA RocketDish proporcionan una excelente ganancia y rendimiento del haz para redes multipunto eficientes.
Las antenas de CA de RocketDish están diseñadas para su uso en exteriores, por lo que su construcción es extremadamente robusta y duradera.
Las antenas RocketDish son compatibles con cualquier otro dispositivo Rocket y son fáciles de instalar. La instalación de la antena parabólica doble Ubiquiti RocketDish 5 GHz 31 dBi AC no requiere ningún componente o herramienta adicional.
Los componentes duraderos y ligeros son resistentes a la corrosión y a las duras condiciones externas. La cubierta adjunta protege el dispositivo de los daños causados por el clima.
Características / filtros | |
Frecuencia de la antena | 5 GHz |
Ganancia de energía | >31 dBi |
Tipo de antena | Direccional |
Aislamiento de polarización cruzada | >35 dB |
Alcance de frecuencia | 5,1 - 5,8 |
Altura | 748 |
Ancho | 748 |
Aumento | 31 |
Color del producto | Blanco |
Compatible con la marca | Ubiquiti |
Diámetro | 74,8 |
Ganancia de la antena (max) | 31 |
Peso | 7,6 |
Polarización | Lineal doble |
Profundidad | 349 |
Solicitud | Afuera |
Tipo MIMO | 2x2 |
VSWR | 1.4:1 |
Parámetros técnicos básicos | |
Banda de frecuencia | 5,1 GHz - 5,8 GHz |
Ganancias | 31 dB |
Máximo VSWR | 1.4:1 |
Dimensiones (mm) | 748 × 748 × 349 |
Peso | 7,6 kg |
Resistencia al viento | 200 km/h |
Carga de viento | 1.028 N a 200 km/h |
Polarización | Horizontal y vertical (dual) |
Aislamiento de interpolarización | Mínimo 35 dB |
ETSI | EN 302 326 DN2 |
Equipo de instalación | Soporte universal para postes, soportes de montaje para el RocketM, cable coaxial a prueba de agua incluido. |
1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 i Chain 1 na RocketM.
2. Przymocuj RocketM do anteny talerzowej:
a. Wyrównaj zatrzaski montażowe z tyłu urządzenia RocketM ze wspornikiem montażowym RocketM.
b. Przesuń moduł RocketM w dół, aby go zablokować.
3. Przymocuj drugi koniec kabli radiowych do złączy RF w następującej kombinacji: Chain 1 do H i Chain 0 do V.
4. Zamocuj osłonę ochronną:
a. Wyrównaj znak na górze osłony z wycięciem na antenie talerzowej.
b. Obróć osłonę zgodnie z ruchem wskazówek zegara, aż do momentu jej zablokowania.
5. W skład drążka unoszącego wchodzą podkładki i nakrętki. Odkręć jedną nakrętkę, jedną podkładkę sprężynową i jedną podkładkę. Za ich pomocą należy zabezpieczyć pręt podczas montażu.
6. Przymocuj pręt nośny do wspornika montażowego:
a. Włóż drążek do wspornika montażowego.
b. Zabezpiecz drążek podkładką, podkładką sprężystą i nakrętką.
7. Każda śruba M10x170 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub podczas kolejnego etapu montażu opisanego w punkcie 13.
8. Umocuj cztery śruby M10x170 do wspornika.
9. Każda śruba M10x25 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub.
10. Przymocuj RocketDish do wspornika montażowego:
a. Włóż jedną śrubę M10x25 do miski RocketDish i pręta unoszącego.
b. Włóż dwie śruby M10x25 do miski RocketDish i dolnej części uchwytu montażowego.
c. Zabezpiecz każdą śrubę M10x25 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
11. Każda śruba M10x100 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub.
12. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish:
a. Umieść po jednym wsporniku stabilizatora po każdej stronie masztu.
b. Włóż dwie śruby M10x100 do wsporników stabilizatora.
c. Przymocuj każdą śrubę M10x100 za pomocą jednej podkładki i jednej sprężyny, podkładki blokującej i jednej nakrętki.
d. Dokręć nakrętki do około 50 N-m.
13. Przymocuj uchwyt montażowy do masztu tuż nad wspornikami stabilizatora:
a. Przesuń zacisk masztu na każdą parę śrub M10x170.
b. Zamocuj każdą śrubę M10x170 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
14. Wizualnie wyrównaj azymut i wysokość:
a. Aby wyregulować azymut, obróć RocketDish, podczas gdy jest on wspierany przez wsporniki stabilizatora.
b. Aby wyregulować kąt nachylenia, należy tak dokręcić lub poluzować nakrętki na pręcie podnoszącym, aby RocketDish był ustawiony w odpowiednim pochyleniu.
c. Dokręć wszystkie śruby i nakrętki do ok 50 N-m.
