Extralink 24F | Cavo in fibra ottica | Modalita singola, 2T12F G652D 5,8 mm, microdotto, 2 km

CODICE: EX.15166 / EAN: 5903148915166

Extralink 24F | Cavo in fibra ottica | Modalita singola, 2T12F G652D 5,8 mm, microdotto, 2 km Kabel do montażuNa zewnątrz budynków

Extralink 24F | Cavo in fibra ottica | Modalita singola, 2T12F G652D 5,8 mm, microdotto, 2 km

CODICE: EX.15166 / EAN: 5903148915166

0,77 EUR con IVA 22% (brutto)

0,63 EUR senza IVA (netto)

Esaurito

Cavo di montaggio: Micro sistema fognario, Fuori edificio,

Fibra standard: G.652.D

Numero di fibre di cavi in fibra ottica: 24F

Colore del prodotto: Nero

Mostra più parametri

Cavo in fibra ottica per microconduttori 24F 2T12F, G652D, 5,8 mm

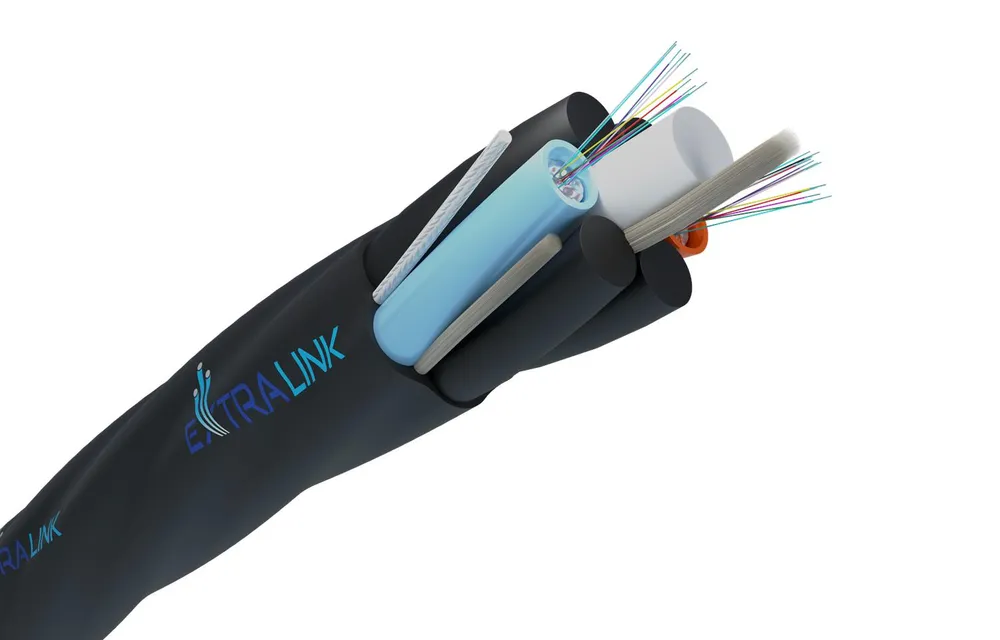

Extralink MICROCABLE è un cavo a fibre ottiche realizzato con 24 fibre tipo G.652D, che è stato progettato per l'uso nella microduzione. La costruzione del cavo è composta da 6 tubi, 2 sciolti e 4 riempitivi, attorcigliati attorno all'asta centrale in FRP come elemento di rinforzo. Inoltre, il cavo è riempito con Filato a rigonfiamento d'acqua, cioè filo di poliestere che si gonfia in acqua per evitare la penetrazione dell'acqua. Il rivestimento esterno corrugato facilita il posizionamento del cavo nel tubo di scarico.

Caratteristiche / filtri
Cavo di montaggio	Micro sistema fognario, Fuori edificio,
Fibra standard	G.652.D
Numero di fibre di cavi in fibra ottica	24F
Colore del prodotto	Nero
Connettore 1	No
Connettore 2	No
Diametro del cavo	5,8
Diametro del rivestimento	245
Diametro di cavo	5,8mm
Diametro interno	125
Genere del connettore 1	No
Genere del connettore 2	No
Intervallo di temperatura	-30 - 70
Intervallo temperatura di funzionamento	-30 - 70
Lunghezza cavo	2000
Lunghezze d'onda supportate	1260,1300,1310,1550
Materiale rivestimento	Polietilene ad alta intensit?
Peso del cavo	25
Resistenza alla trazione	0,6 kN
Struttura della modalit? di fibra	Modalit? singola
Tipo di cavo	FTTH
Tipo di fibra ottica	G.652D

Design
Numero di fibre	24 (Fibra di vetro)
Numero di fibre per tubo	12 (Fibra di vetro)
Numero di tubi sciolti	2 (PBTP)
Numero di riempitivi	4 (HDPE - nero)
Forza dell'elemento centrale	1,6 ± 0,1 mm (asta FRP)
Barriera all'umidità	Sopra l'asta in FRP e l'anima (WS Yarn - filato per il rigonfiamento dell'acqua)
Guscio esterno	Nominale 0,5 mm (HDPE - nero)
Numero di cavi di strappo	1 (poliestere)
Diametro del cavo	5,8 ± 0,3 mm
Peso del cavo	25,0 ± 5 kg/km
Caratteristiche meccaniche
Resistenza alla trazione	600 N (IEC 60794-2-E1)
Resistenza allo schiacciamento	1000 N (IEC 60794-1-2-E3)
Resistenza agli urti	1 N.m (IEC 60794-1-2-E4)
Torsione	± 360° (IEC 60794-1-2-E7)
Kink	10 x D (IEC 60794-1-2-E10)
Raggio minimo di curvatura	20 x D (IEC 60794-1-2-E11)
Test di penetrazione dell'acqua	1 m di colonna d'acqua, 3 m di campione, 24 ore (IEC 60794-1-2-F5)
Caratteristiche ambientali
Installazione	da -30°C a 70°C (IEC 60794-1-22-F1)
Azione	da -30°C a 70°C (IEC 60794-1-22-F1)
Conservazione	da -30°C a 70°C (IEC 60794-1-22-F1)
Caratteristiche delle fibre
Tipo di fibra	ITU-T G.652D
Ottica
Repressione	Per 1310 nm lo è: ≤ 0,36 dB/km Per 1550 nm lo è: ≤ 0,23 dB/km
Dispersione cromatica	Per 1285 - 1330 nm lo è: ≤ 3,5 ps/nm.km A 1550 nm è: ≤ 3,5 ps/nm.km ≤ 18,0 ps/nm.km
Lunghezza d'onda di taglio del cavo	Per λcc è: ≤ 1260 nm
Lunghezza d'onda a dispersione zero	1300-1324 nm
Pendenza a dispersione zero	≤ 0,092 ps/nm^2 x km
Dispersione di polarizzazione alla moda	Per la fibra è: ≤ 0,2 ps/km Per Link Design Value is: ≤ 0,08 ps/km
Meccanico
Smorzamento della flessione	1 torsione - φ 32 mm per 1550 nm è: ≤ 0,05 dB 100 giri - φ 50 mm per 1310 nm e 1550 nm è: ≤ 0,05 dB 100 giri - φ 60 mm per 1625 nm è: ≤ 0,05 dB
Prova del livello di stress	1,0% (100 kpsi)
Geometrico
Diametro del campo del modulo	Per 1310 nm lo è: 9,2 ± 0,4 µm Per 1550 nm lo è: 10,4 ± 0,5 µm
Errore di concentricità del campo del modulo	≤ 0,5 µm
Diametro del mantello	125 ± 0,7 µm
Ellitticità del mantello	≤ 0.7%
Errore di concentricità del guscio	≤ 12 µm
Diametro del guscio principale	245 ± 10 µm
Materiale del guscio principale (non colorato)	Induriti UV Acrilato
Raggio di curvatura della fibra	≥ 4 m
