Extralink 4F | Cavo in fibra ottica | 1kN FRP, 4J, modalita singola, G.652D, 5,5mm, aerial, 2km

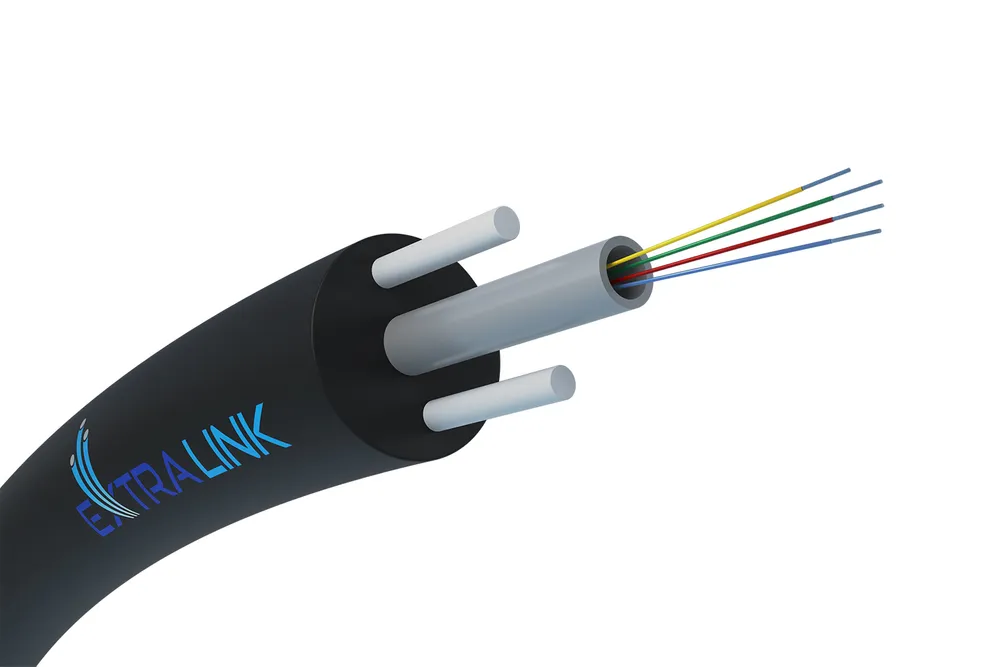

Extralink Aerial Cable è un cavo in fibra ottica progettato per l'installazione sopraelevata. Per la sua costruzione sono state utilizzate 4 fibre del tipo G.652D, che vengono inserite in un tubo centrale sciolto, e l'elemento di rinforzo è costituito da due aste FRP di Fujikura.
Cavo in fibra ottica autoportante è progettato per applicazioni all'aperto, quindi è resistente a condizioni climatiche e differenze di temperatura. La sua costruzione è stata rinforzata con due FRP barre (plastica rinforzata con fibre) del produttore giapponese Fujikura. Il rivestimento esterno in polietilene è resistente alle radiazioni solari.
Caratteristiche ottiche | |
Tipo di fibra | G.652.D |
Smorzamento alla lunghezza d'onda di riferimento | Per 1310 nm lo è: 0,36 dB/km Per 1550 nm lo è: 0,22 dB/km |
Dispersione cromatica alla lunghezza d'onda di riferimento | Per 1310 nm lo è: 3,5 ps/nm.km A 1550 nm lo è: 18 ps/nm.km |
Peso e dimensioni | |
Numero di fibre | 4 |
Peso del cavo | 17,5 kg/km |
Diametro del cavo | 5,5 mm |
Caratteristiche meccaniche | |
Raggio minimo di curvatura | 20 x diametro del cavo |
Resistenza alla trazione | 1,0 kN |
Resistenza allo schiacciamento | 1000 N/100 mm |
Resistenza agli urti con energia iniziale | 10 J (25 colpi) |
Caratteristiche ambientali | |
Temperatura di esercizio | da -40°С a 60°С |
Temperatura di conservazione | da -50°С a 60°С |
Temperatura di installazione | da -10°С a 60°С |
Commenti | |
Lunghezza su bobina | 2 km |
Specifiche tecniche | Scarica |
La resistenza alla trazione del cavo aereo Extralink Aerial Cable è di 1,0 kN.
