Extralink 72F | Cavo in fibra ottica | 1,5kN FRP, 72J G652D, 10mm, condotto, duct, 4km

CODICE: EX.15265 / EAN: 5903148915265

Extralink 72F | Cavo in fibra ottica | 1,5kN FRP, 72J G652D, 10mm, condotto, duct, 4km

CODICE: EX.15265 / EAN: 5903148915265
0,76 EUR 0,77 EUR con IVA 22% (brutto)
0,62 EUR 0,63 EUR senza IVA (netto)
Prezzo basso di 30 giorni precedente:
con IVA 22% (brutto)
Cavo di montaggio: Rete fognaria,  Fuori edificio,
Fibra standard: G.652.D
Numero di fibre di cavi in fibra ottica: 72F
Certificazione: CE, RoHs
Mostra più parametri

Descrizione di prodotto

Cavo in fibra ottica 72F 6T12F G652D per applicazioni fognarie

Extralink Duct Optical Cable è un cavo in fibra ottica progettato per applicazioni fognarie. La sua costruzione consiste di 72 fibre del tipo G.652D poste in tubi sciolti attorcigliati intorno ad un'asta FRP situata in posizione centrale, che è un elemento di rinforzo. Il cavo è rivestito con rivestimento HDPE.

72F SM CONDOTTO SM G652D CAVO A FIBRE OTTICHE SM G652D DIAMETRO 10MM 1,5KN

Caratteristiche

  • Fibra G.652D
  • 6 tubi sciolti
  • Rivestimento esterno in HDPE
  • Barra di rinforzo FRP
  • Resistenza alla trazione 1,5 kN
  • Diametro 10 mm

Applicazioni

  • Reti fognarie

Specifiche

Caratteristiche / filtri
Cavo di montaggio Rete fognaria, Fuori edificio,
Fibra standard G.652.D
Numero di fibre di cavi in fibra ottica 72F
Certificazione CE, RoHs
Colore del prodotto Nero
Connettore 1 No
Connettore 2 No
Diametro del cavo 1
Diametro del rivestimento 245
Diametro di cavo 10mm
Diametro interno 125
Genere del connettore 1 No
Genere del connettore 2 No
Intervallo di temperatura -30 - 70
Intervallo temperatura di funzionamento -30 - 70
Lunghezza cavo 4000
Lunghezze d'onda supportate 1260,1300,1310,1550
Materiale rivestimento Polietilene ad alta intensit?
Peso del cavo 80
Plug & Play No
Resistenza alla trazione 1,5 kN
Struttura della modalit? di fibra Modalit? singola
Tipo di cavo FTTH
Tipo di fibra ottica G.652D

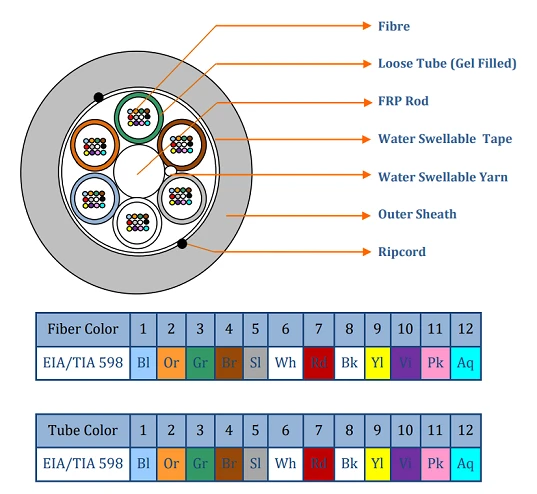

Design
Numero di fibre 72 (Fibra di vetro)
Numero di fibre per tubo 12 (Fibra di vetro)
Numero di tubi 6 (PBTP)
Forza dell'elemento centrale 2,3 ± 0,1 mm (asta FRP)
Barriera all'umidità Sopra l'asta in FRP (Filato WS - filato per rigonfiamento dell'acqua)
Nucleo avvolto Sopra il nucleo della SZ (WS Tape - nastro per il rigonfiamento dell'acqua)
Guscio esterno Nominale 1,5 mm (HDPE - nero)
Numero di cavi di strappo 2 (poliestere)
Diametro del cavo 10,0 ± 0,5 mm
Peso del cavo 80 ± 10 kg/km
Caratteristiche meccaniche
Resistenza alla trazione 1500 N (IEC 60794-2-E1)
Resistenza allo schiacciamento 1000 N (IEC 60794-1-2-E3)
Resistenza agli urti 10 N.m (IEC 60794-1-2-E4)
Torsione ± 360° (IEC 60794-1-2-E7)
Kink 10 x D (IEC 60794-1-2-E10)
Raggio minimo di curvatura 20 x D (IEC 60794-1-2-E11)
Test di penetrazione dell'acqua 1 m di colonna d'acqua, 3 m di campione, 24 ore (IEC 60794-1-2-F5)
Prestazioni ambientali
Installazione da -30°C a 70°C (IEC 60794-1-22-F1)
Azione da -30°C a 70°C (IEC 60794-1-22-F1)
Conservazione da -30°C a 70°C (IEC 60794-1-22-F1)
Caratteristiche delle fibre
Tipo di fibra ITU-T G.652D
Ottica
Repressione Per 1310 nm lo è: ≤ 0,36 dB/km
Per 1550 nm lo è: ≤ 0,23 dB/km
Dispersione cromatica Per 1285-1330 nm lo è: ≤ 3,5 ps/nm.km
A 1550 nm è: ≤ 3,5 ps/nm.km: ≤ 18,0 ps/nm.km
Lunghezza d'onda di taglio del cavo Per λcc è: ≤ 1260 nm
Lunghezza d'onda a dispersione zero 1300 - 1324 nm
Pendenza a dispersione zero ≤ 0,092 ps/nm2 x km
Dispersione di polarizzazione alla moda Per la fibra è: ≤ 0,10 ps/km
Per Link Design Value is: ≤ 0,08 ps/km
Meccanico
Smorzamento della flessione 1 torsione - φ 32 mm per 1550 nm è: ≤ 0,05 dB
100 giri - φ 50 mm per 1310 nm o 1550 nm è: ≤ 0,05 dB
100 giri - φ 60 mm per 1625 nm è: ≤ 0,05 dB
Prova del livello di stress 1,0% (100 kpsi)
Geometrico
Diametro del campo del modulo Per 1310 nm lo è: 9,2 ± 0,4 µm
Per 1550 nm lo è: 10,4 ± 0,5 µm
Errore di concentricità del campo del modulo ≤ 0,5 µm
Diametro del mantello 125 ± 0,7 µm
Ellitticità del mantello ≤ 0.7%
Errore di concentricità del guscio ≤ 12 µm
Diametro del guscio principale 245 ± 5 µm
Materiali del guscio principale (non colorati) Induriti UV
Acrilato
Raggio di curvatura della fibra ≥ 4 m

Supporto

Downloads:

Specifiche tecniche - IT Scarica
