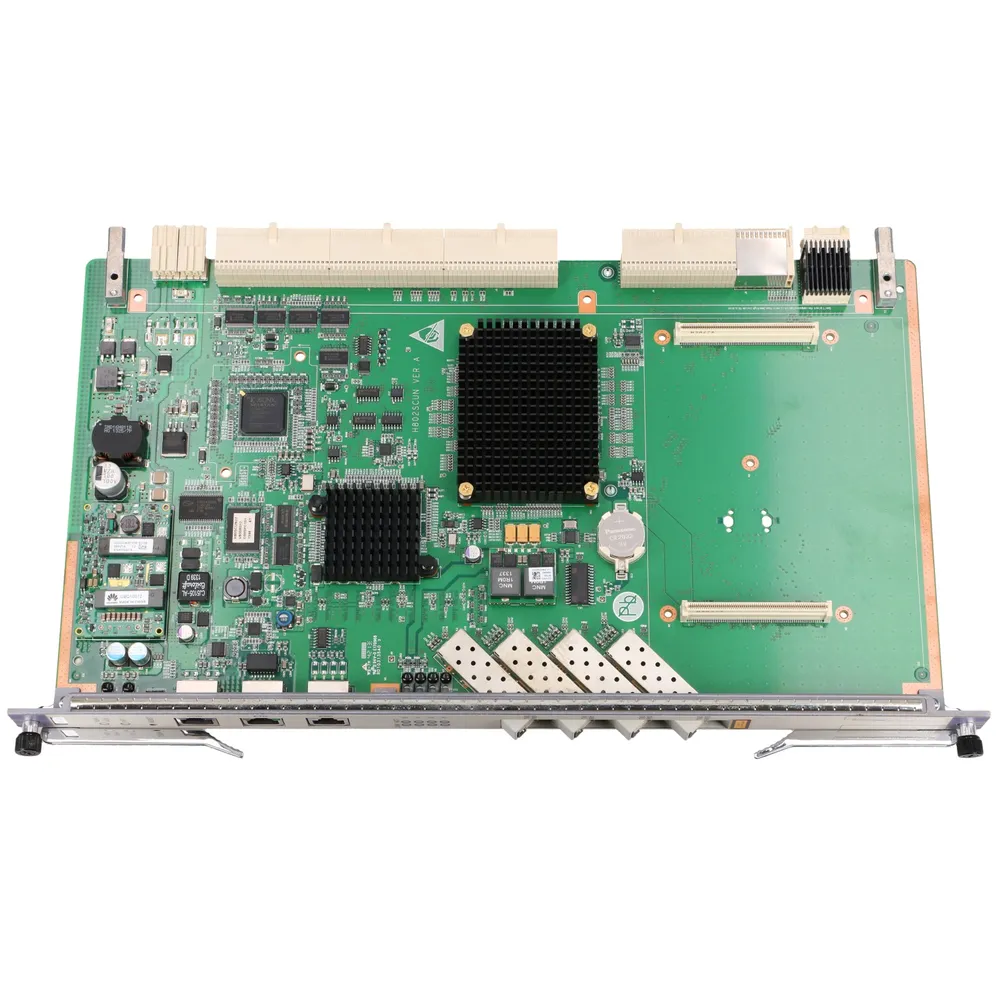

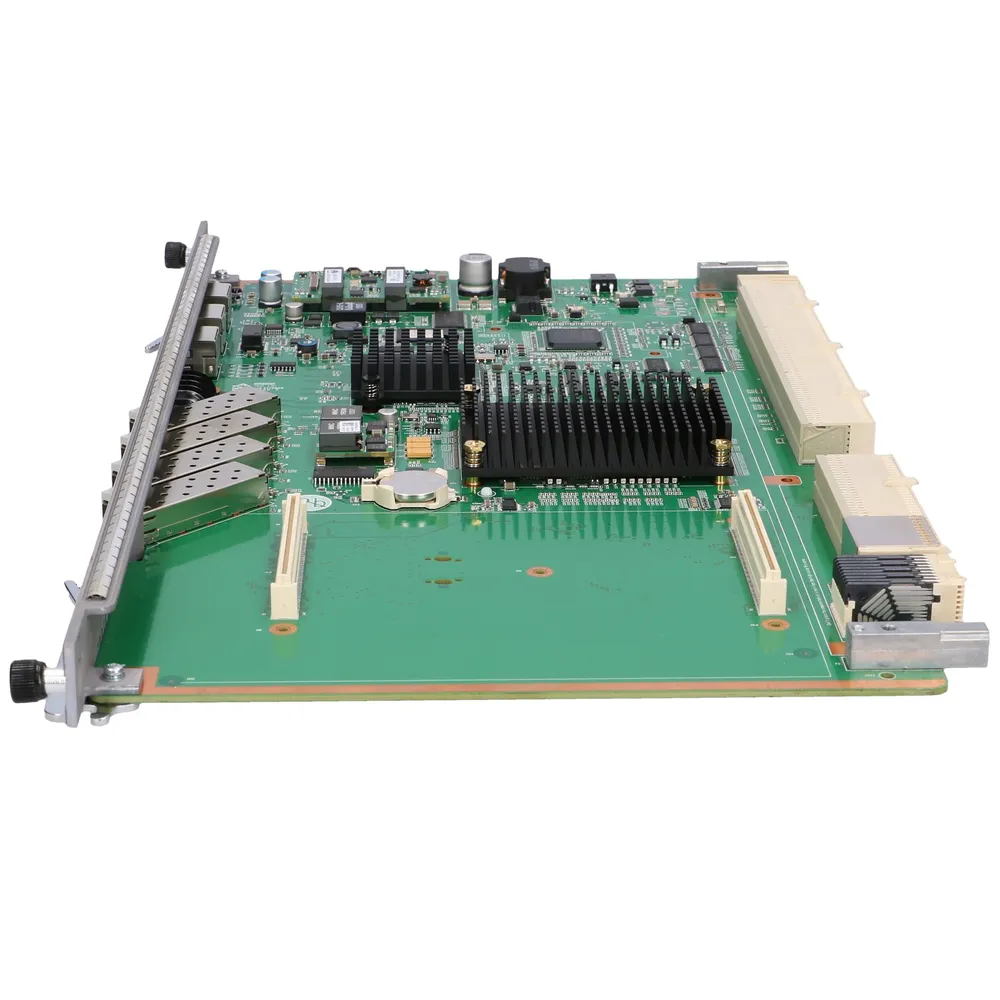

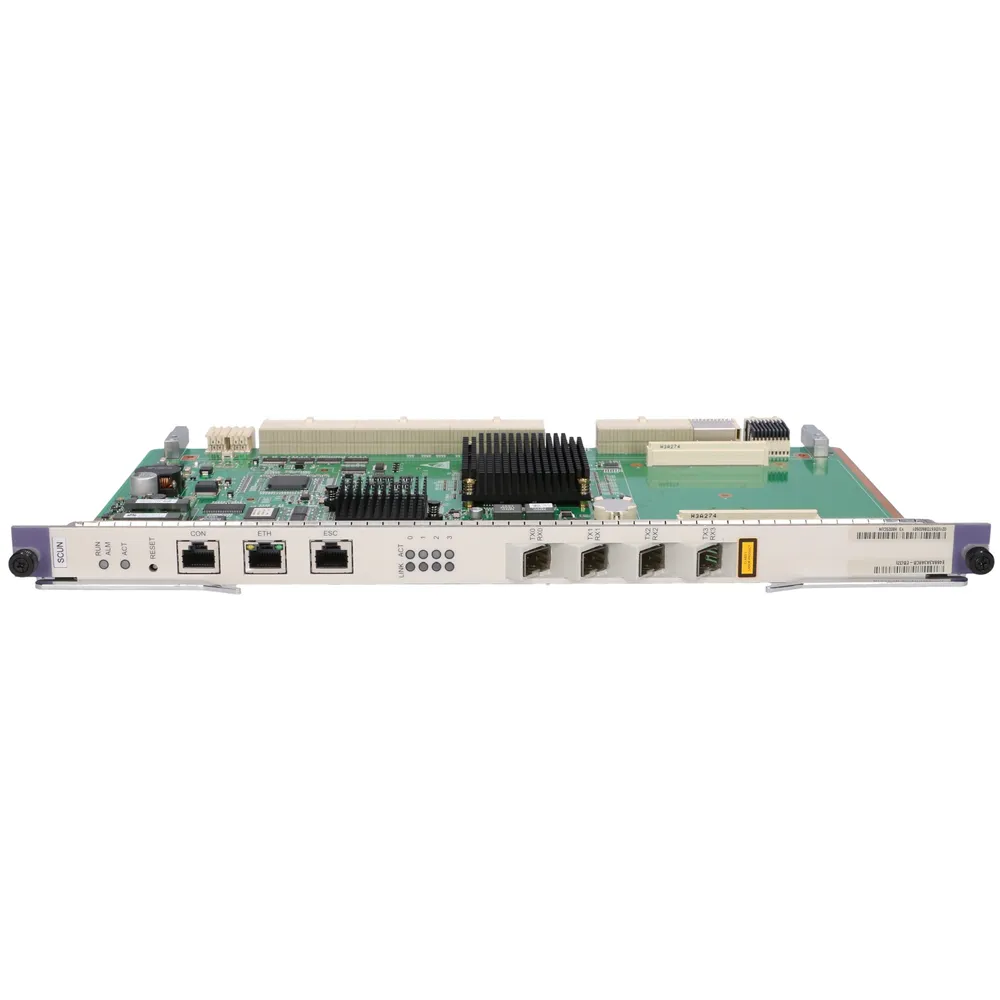

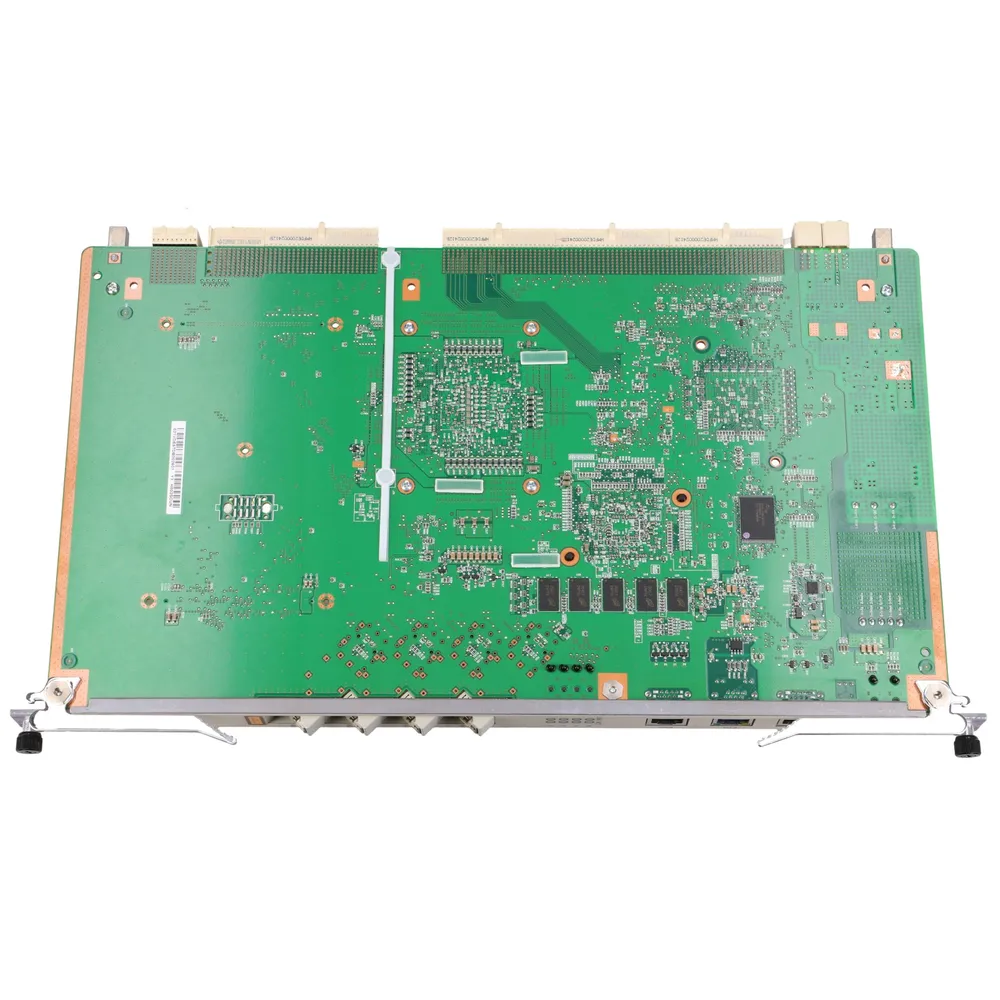

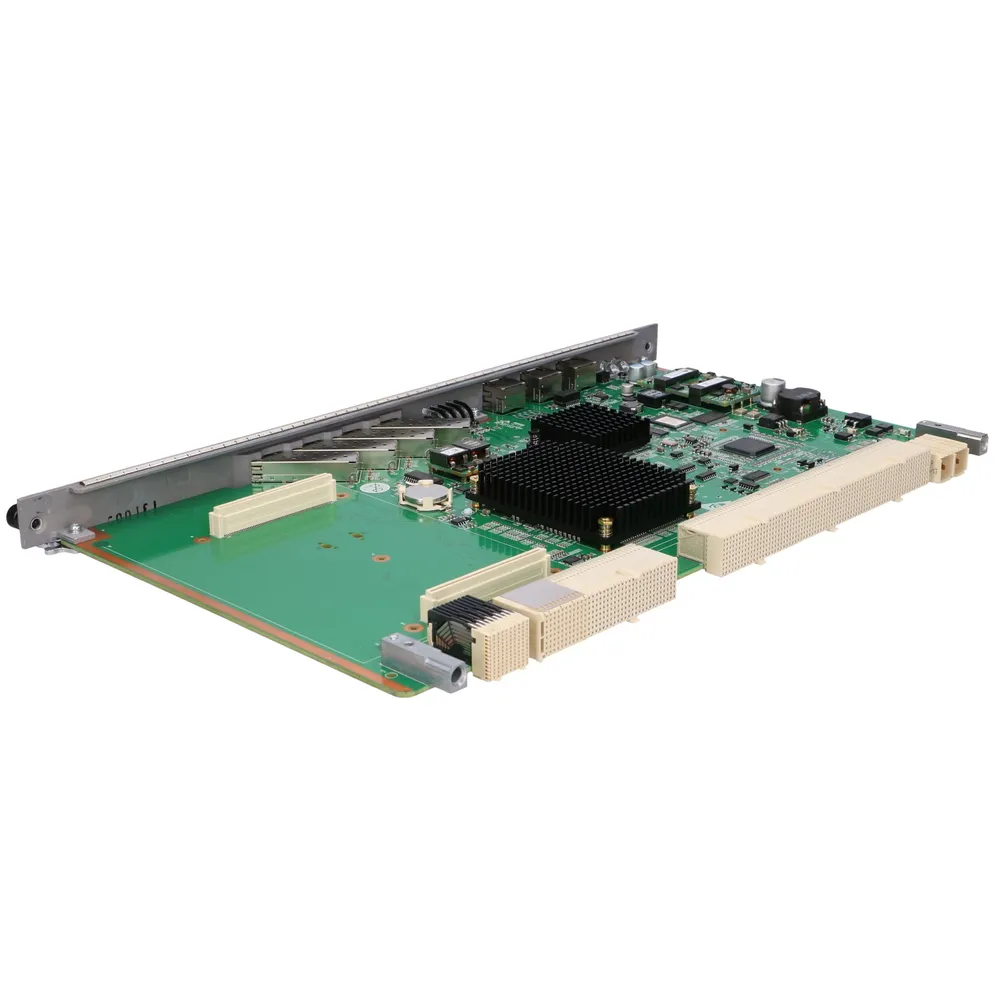

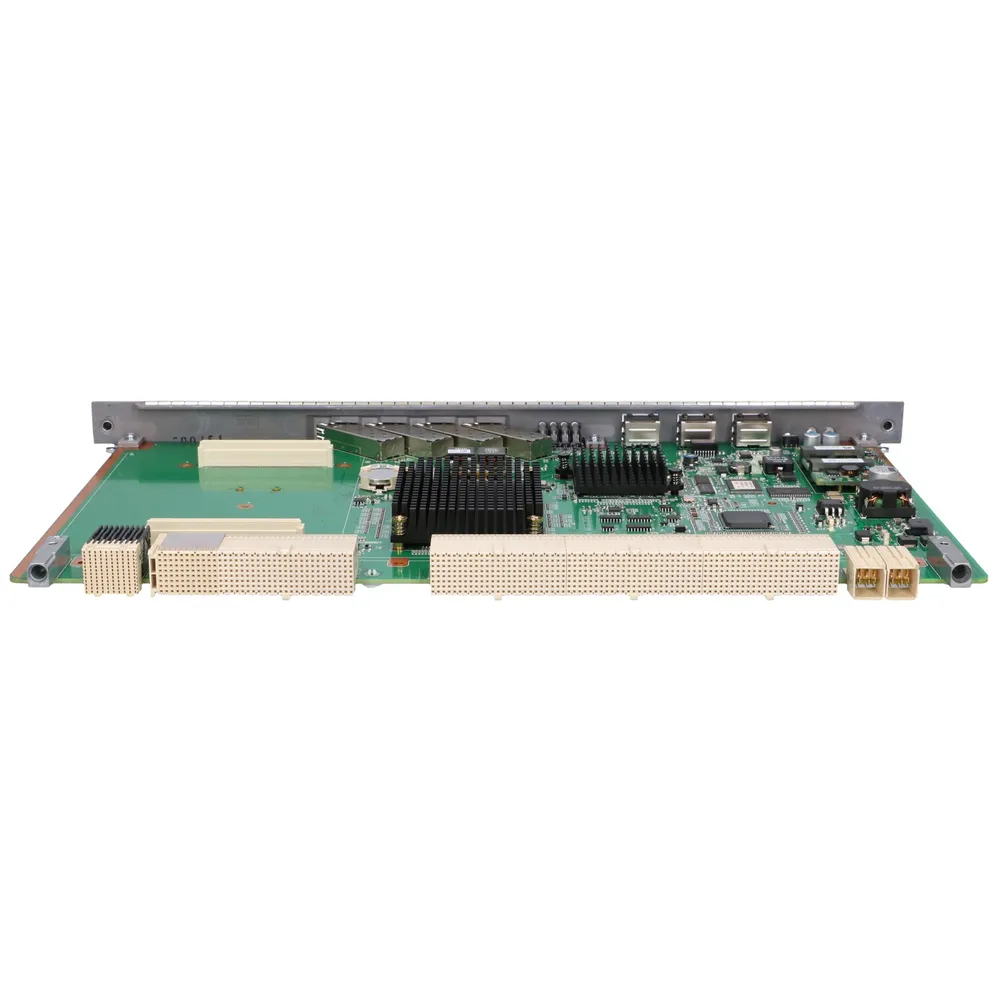

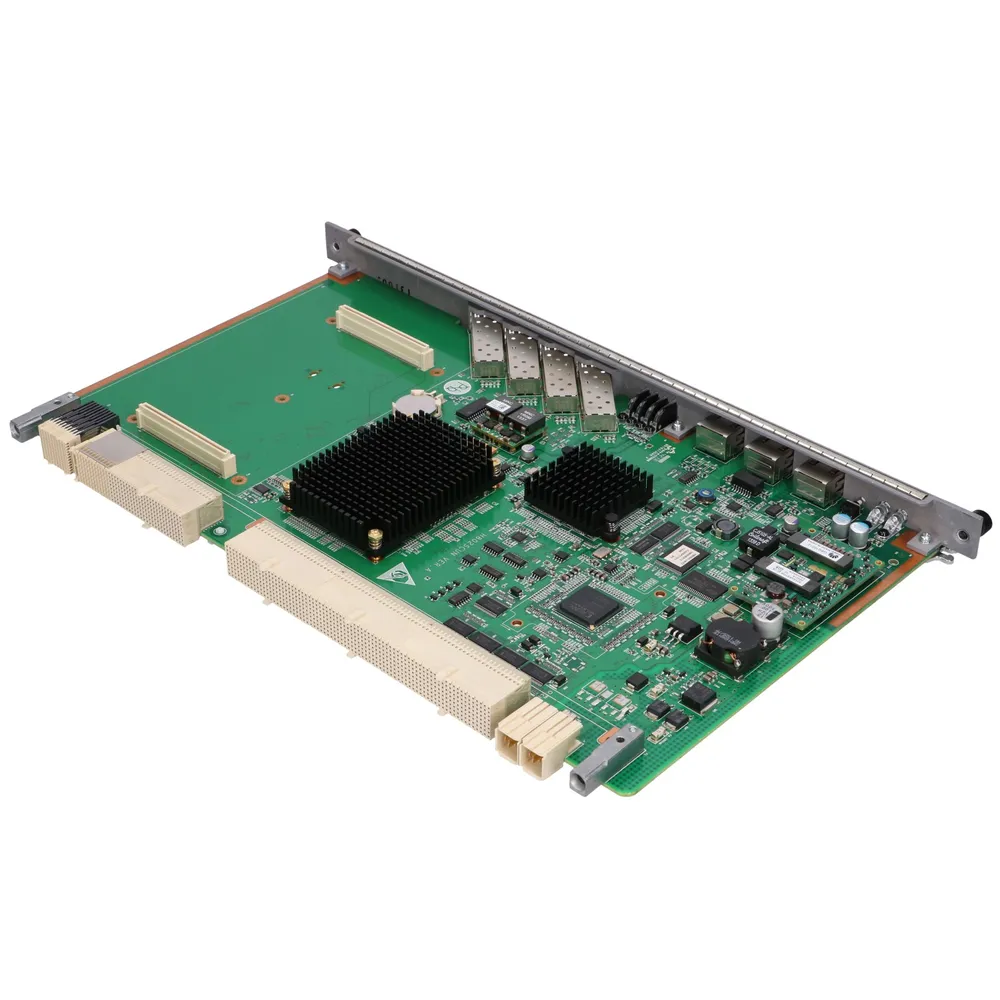

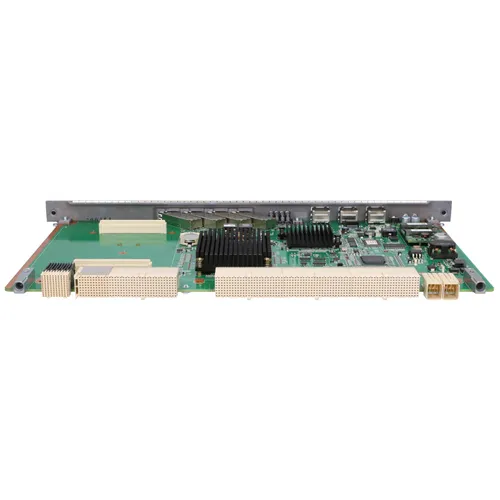

Huawei SCUN è una Super Unità di Controllo. È il cuore del controllo del sistema e della commutazione e aggregazione dei servizi. SCUN può anche funzionare come il nucleo di gestione e controllo di un sistema di gestione di rete integrato (NMS). Comunica con le tabelle di servizio per la gestione delle chiavi e le informazioni di controllo attraverso la porta seriale Master/Slave e il canale in banda GE/10GE. In questo modo la scheda SCUN configura, gestisce e controlla il dispositivo e implementa semplici funzioni di protocollo di percorso.
- Il modulo di controllo gestisce l'intera scheda e i pannelli di servizio e comunica con il vassoio della ventola tramite una porta seriale estesa.
- Il modulo di alimentazione fornisce l'alimentazione agli altri moduli funzionali della scheda.
- Il modulo di clock fornisce segnali di clock ad altri moduli funzionali della scheda.
- Il modulo di commutazione fornisce una porta GE e 10GE per la commutazione e l'aggregazione di servizi nel layer 2 o 3.
- Fornisce quattro porte GE per la trasmissione dei dati utilizzando le porte del pannello frontale.
- Sono disponibili due porte GE/10GE per ogni scheda di trasmissione in trasmissione
- Fornitura di 16 porte GE/10GE per implementare la commutazione GE/10GE su ogni scheda di servizio
- Sono disponibili due porte 10GE per condividere i carichi con la scheda di controllo in modalità standby (supportate su V800R011C00 e versioni successive)
| Dati tecnici | |
| Modello | Huawei SCUN |
| LAN | 24 x 10GE + 4 x GE |
| Efficienza di commutazione | 480 Gbit/s (modo attivo/stand-by) 960 Gbit/s (modalità di condivisione del carico) |
| Larghezza di banda per slot | 10 Gbit/s (modo attivo/stand-by) 20 Gbit/s (modalità di condivisione del carico) |
| Dimensione massima del telaio | 2052 Bytes (Quando la funzione jumbo frame è abilitata, si possono gestire fino a 9216 bytes) |
| Temperatura di esercizio | da -25°C a +65°C |
| Consumo di energia | Statica: 30 W Al massimo: 50 W |
| Dimensioni | 5,40 x 237,00 x 395,40 mm |
| Peso | 0,5 kg |
