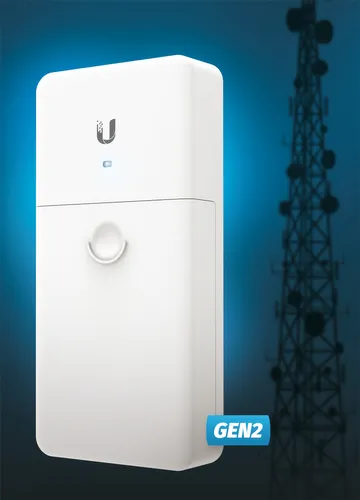

FiberPoE fornisce la connettività in fibra ottica a qualsiasi dispositivo PoE.
FiberPoE è dotato di un involucro esterno resistente alle intemperie con sistema integrato di gestione del carico.
FiberPoE permette di separare l'alimentazione elettrica dai cavi Ethernet standard o da un blocco standard di terminali di potenza/cavi. Ci sono tre modi per configurare la potenza di ingresso e di uscita.
L'uso di un cavo in fibra ottica fibra ottica per la trasmissione dei dati riduce significativamente il rischio di guasti dovuti a scariche elettrostatiche (ESD) e interferenze elettromagnetiche (EMI). L'integrità dei dati è mantenuta per trasmissioni di oltre 100 metri. FiberPoE Gen 2 supporta 1G SFP e l'alimentazione 24 V e 50 V da un cavo DC o PoE.
Caratteristiche / filtri | |
Tipo di connettore a fibra ottica | Slot SFP |
Velocita di trasferimento dati | Gigabit Ethernet |
Altezza | 32.4 |
Certificazione | CE, FCC, IC |
Codice del Sistema Armonizzato (SA) | 85176990 |
Colore del prodotto | Bianco |
Connettore a fibra ottica | SFP |
Consumi | 1,5 |
Dimensioni (LxPxA) | 196.4 x 93.5 x 32.4 |
Interno | S? |
Intervallo temperatura di funzionamento | -40 - 60 |
Larghezza | 196.4 |
Peso | 288 |
Porte Fibre Channel | 1 |
Profondit? | 93.5 |
Quantit? porte Ethernet LAN (RJ-45) | 1 |
Quantit? porte Power over Ethernet (PoE) | 1 |
Range di umidit? di funzionamento | 10 - 95 |
Tecnologia di connessione | Cablato |
Velocit? massima di trasferimento dati | 1000 |
Voltaggio di ingresso | 57 |
Voltaggio di uscita | 24 - 50 |
Parametri tecnici di base | |
Dimensioni | 196,4 mm × 93,5 mm × 32,4 mm |
Peso | 288 g |
Caso | Policarbonato, bianco |
Connettori di interfaccia | (1) 1 Gbps porta SFP SFP (1) Morsettiera DC (1) Porta RJ45, 2 coppie o 4 coppie DC (1) 1 porta Ethernet PoE da 1 Gbps, 2 coppie (ingresso 24 V DC) o 4 coppie (ingresso 24 o 50 V DC) PoE Passthrough |
Polarizzazione PoE | 2 coppie (24 o 50 V DC), pin 4, 5 (+); 7, 8 (-) 4 vapori (50 V DC), pin 1, 2, 4, 5 (+); 3, 6, 7, 8 (-) |
Metodo di alimentazione | Ingresso RJ45 DC, 2 o 4 coppie, compatibile con PoE Porta RJ45 PoE, 2 o 4 vapori, compatibile con PoE Morsettiera DC |
Uscita PoE (porta RJ45 PoE) | 2 o 4 coppie (ingresso 24 V DC) Oppure 4 coppie (ingresso 50 V DC) Passante |
Uscita DC (blocco di collegamento) | 24 o 50 V DC (ingresso DC o porta PoE) |
Tensione d'ingresso DC | 16V a 57V |
Consumo energetico tipico | 1.5 W |
Protezione dalle sovratensioni | Tubo di scarico gas ad alta corrente incorporato per morsettiera DC e porta PoE |
Temperatura di esercizio | da -40°C a 60°C |
Umidità di lavoro | Dal 10% al 95% |
Protezione ESD/EMP | ± 24 kV aria, ± 24 kV contatto |
Certificati | CE, FCC, IC |
1. Podłącz moduł światłowodowy SFP do portu SFP.
2. Zdejmij osłonę z kabla światłowodowego i podłącz żyłę kabla światłowodowego do modułu SFP.
3. Nawiń żyły światłowodowe wokół bębna w kierunku przeciwnym do ruchu wskazówek zegara.
4. Kontynuuj do momentu, aż szpule kabli w osłonie nałożą się na bęben przez co najmniej 1½ obrotu. Zatrzaśnij kabel w zacisk, aby go zamocować.
5. Podłącz drugi koniec kabla światłowodowego do innego urządzenia światłowodowego.
Il campo di temperatura di esercizio è compreso tra -40°C e 60°C.
Metodi di alimentazione elettrica:
- Ingresso RJ45 DC, 2 o 4 coppie, compatibile con PoE
- Porta RJ45 PoE, 2 o 4 vapori, compatibile con PoE
- Morsettiera DC
