Extralink 72F | Cable de fibra óptica | 1,5kN FRP, 72J G652D, 10mm, conducto, 4 km

CÓDIGO: EX.15265 / EAN: 5903148915265

2,97 USD con VAT

Costo de envio aproximado:

inventory_2 8 kg: 11.41 USD

inventory_2 10 kg: 12.54 USD

inventory_2 30 kg: 18.54 USD

present_to_all Peso total:

local_shipping Costo de envío:

Agregado al carrito

DISPONIBILIDAD:

local_shipping ENVÍO: 24h

Cable de montaje: Alcantarillado

Fibra estándar: G.652.D

Número de fibras de cable de fibra óptica: 72F

Diámetro del cable: 10mm

more MOSTRAR MÁS PARÁMETROS

SOBRE EL PRODUCTO

Cable de fibra óptica 72F 6T12F G652D para aplicaciones de alcantarillado

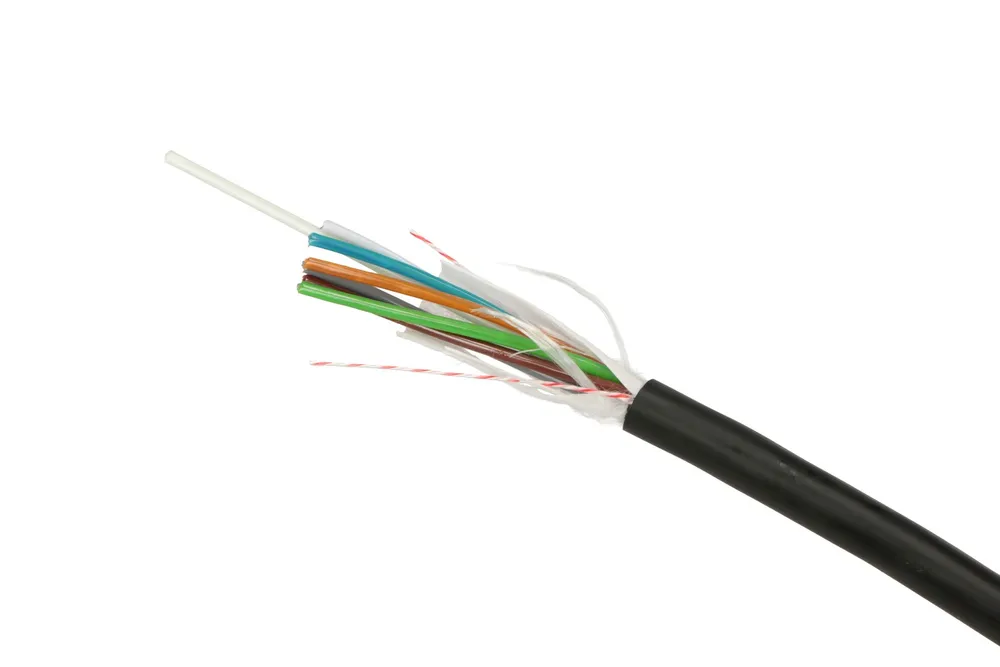

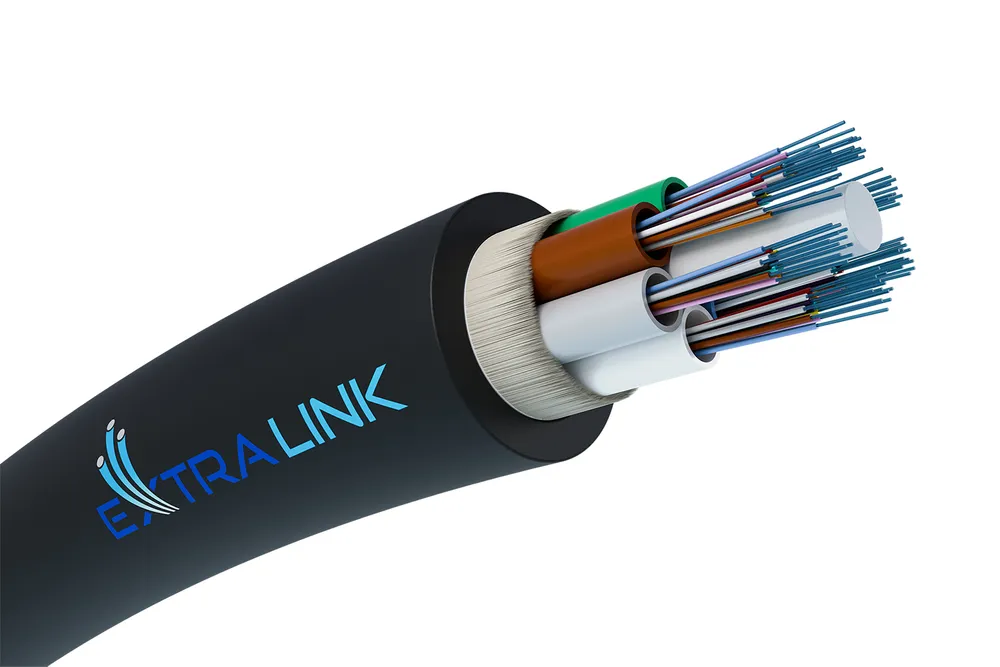

El cable óptico Extralink Duct es un cable de fibra óptica diseñado para aplicaciones de aguas residuales. Su construcción consiste en 72 fibras G.652D colocadas en tubos sueltos enroscados alrededor de una varilla de FRP situada en el centro, que es un elemento de refuerzo. El cable está cubierto con una capa de HDPE.

CONDUCTO DE 72F SM CABLE DE FIBRA ÓPTICA SM G652D DIÁMETRO 10MM 1.5KN

Características

Fibra G.652D
6 tubos sueltos
Revestimiento exterior de HDPE
Barra de refuerzo FRP
Resistencia a la tracción 1,5 kN
Diámetro 10 mm

Aplicaciones

Redes de alcantarillado

ESPECIFICACIÓN

Características / filtros
Cable de montaje	Alcantarillado
Fibra estándar	G.652.D
Número de fibras de cable de fibra óptica	72F
Diámetro del cable	10mm
Resistencia a la tracción	1,5 kN

Diseño
Número de fibras	72 (Fibra de vidrio)
Número de fibras por tubo	12 (Fibra de vidrio)
Número de tubos	6 (PBTP)
La fuerza del elemento central	2.3 ± 0.1 mm (Barra FRP)
Barrera de humedad	Por encima de la varilla de FRP (WS Yarn - hilado de hinchado de agua)
Núcleo envuelto	Sobre el núcleo de la SZ (WS Tape - cinta de hinchado de agua)
La cubierta exterior	Nominal 1,5 mm (HDPE - negro)
Número de cuerdas de desgarre	2 (poliéster)
El diámetro del cable	10.0 ± 0.5 mm
El peso del cable	80 ± 10 kg/km
Características mecánicas
Fuerza de tensión	1500 N (IEC 60794-2-E1)
Fuerza de aplastamiento	1000 N (IEC 60794-1-2-E3)
Resistencia al impacto	10 N.m (IEC 60794-1-2-E4)
Twisting	± 360° (IEC 60794-1-2-E7)
Kink	10 x D (IEC 60794-1-2-E10)
Radio mínimo de curvatura	20 x D (IEC 60794-1-2-E11)
Prueba de penetración de agua	1 m de columna de agua, 3 m de muestra, 24 horas (IEC 60794-1-2-F5)
Desempeño ambiental
Instalación	-30°C a 70°C (IEC 60794-1-22-F1)
Acción	-30°C a 70°C (IEC 60794-1-22-F1)
Almacenamiento	-30°C a 70°C (IEC 60794-1-22-F1)
Características de la fibra
Tipo de fibra	UIT-T G.652D
Óptica
Represión	Para 1310 nm es: ≤ 0,36 dB/km Para 1550 nm es así: ≤ 0,23 dB/km
Dispersión cromática	Para 1285-1330 nm es: ≤ 3.5 ps/nm.km A 1550 nm es: ≤ 3.5 ps/nm.km: ≤ 18.0 ps/nm.km
La longitud de onda del corte del cable	Para λcc es: ≤ 1260 nm
Longitud de onda de dispersión cero	1300 - 1324 nm
Pendiente de dispersión cero	≤ 0.092 ps/nm2 x km
La dispersión de la polarización de moda	Porque Fibre es: ≤ 0.10 ps/km Para el diseño del enlace el valor es: ≤ 0.08 ps/km
Mecánica
Amortiguación de la flexión	1 giro - φ 32 mm para 1550 nm es: ≤ 0,05 dB 100 vueltas - φ 50 mm para 1310 nm o 1550 nm es: ≤ 0,05 dB 100 vueltas - φ 60 mm para 1625 nm es: ≤ 0,05 dB
Nivel de estrés de la prueba	1,0% (100 kpsi)
Geométrico
Diámetro del campo del módulo	Para 1310 nm es: 9,2 ± 0,4 µm Para 1550 nm es así: 10,4 ± 0,5 µm
Error de concentricidad del campo del módulo	≤ 0,5 µm
Diámetro de la capa	125 ± 0,7 µm
La elipticidad del abrigo	≤ 0.7%
Error de concentricidad del casco	≤ 12 µm
Diámetro de la cubierta principal	245 ± 5 µm
Principales materiales de la concha (sin colorear)	Curado por UV Acrilato
Radio de rizo de fibra	≥ 4 m
