CÓDIGO: AS-5-20
158,37 EUR con VAT
Costo de envio aproximado:
inventory_2 8 kg: 9.79 EUR
inventory_2 10 kg: 10.76 EUR
inventory_2 30 kg: 15.9 EUR
present_to_all Peso total:
local_shipping Costo de envío:
FUERA DE STOCK
Frecuencia de la antena: 5 GHz
Ganancia de energía: 10dBi - 20dBi
Tipo de antena: Sectorial
Aislamiento de polarización cruzada: >27 dB
more MOSTRAR MÁS PARÁMETROS

SOBRE EL PRODUCTO

Antenas de alto rendimiento del Sector Array 5-20

Las antenas sectoriales Array Elements® RF proporcionan un rendimiento RF excepcional, capacidades de colocación, facilidad de instalación y rentabilidad. Las antenas cuentan con la tecnología patentada BackShield™, una superficie de frecuencia selectiva que suprime los lóbulos laterales en los planos de azimut y radiación posterior, integrada directamente en el cuerpo de la antena. El sector de la matriz 5-20 opera en una banda de frecuencias extremadamente amplia, tiene una ganancia equilibrada en ambas polarizaciones y ofrece una estabilidad sin igual del lóbulo principal para unas características de cobertura excelentes.

Ganancia estable a través del ancho de banda

La ganancia del sector se mantiene muy estable en un rango de frecuencia muy amplio de 5150-5850 MHz. Los valores de VSWR son excelentes en todo el espectro útil, permitiendo que la máxima potencia sea entregada de la radio a la antena.

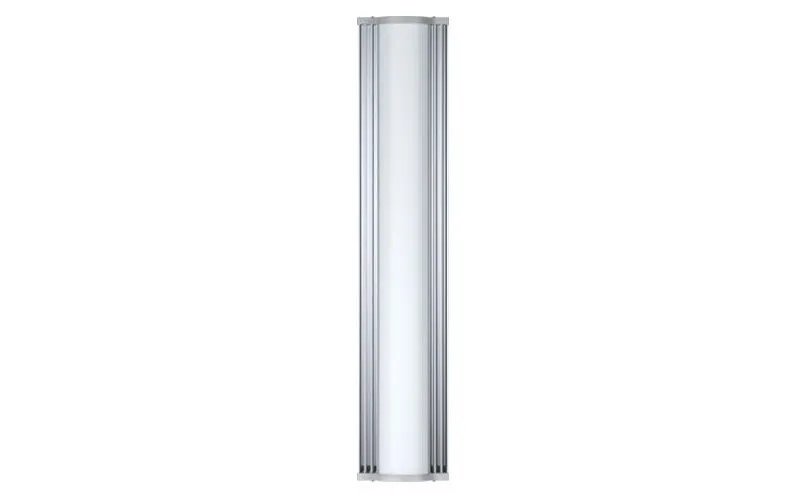

ANTENA SECTORIAL DE ELEMENTOS RF 5GHZ 20DBI AS-5-20

Optimizado para la Co-localización

Las antenas del sector cuentan con BackShield, una estructura patentada que mitiga eficazmente los lóbulos laterales en el plano azimutal y la radiación posterior. BackShield mejora significativamente la capacidad de colocación en grupos densos.

Amplia gama de compatibilidad

Las antenas sectoriales son compatibles con todos los dispositivos principales con conectores coaxiales (véase la hoja de datos para la lista completa). Las antenas sectoriales también cuentan con una cubierta desmontable para proteger los conectores SMA, otra característica introducida por RF Elements® que se ha convertido en un estándar de la industria.

Construcción robusta

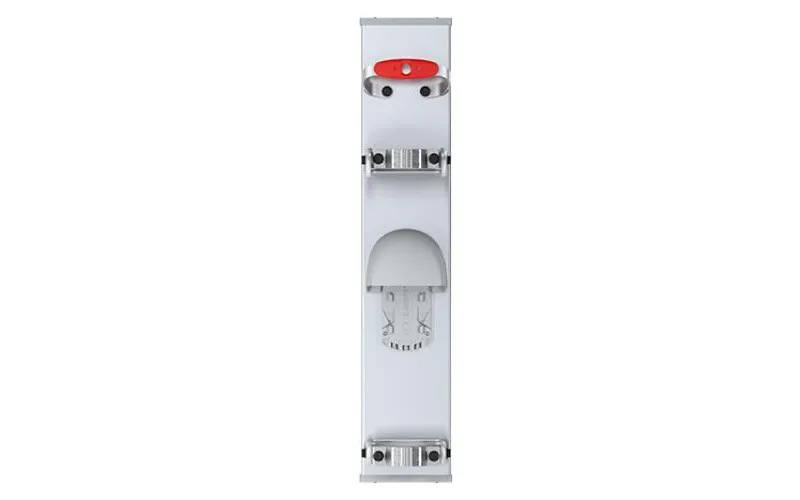

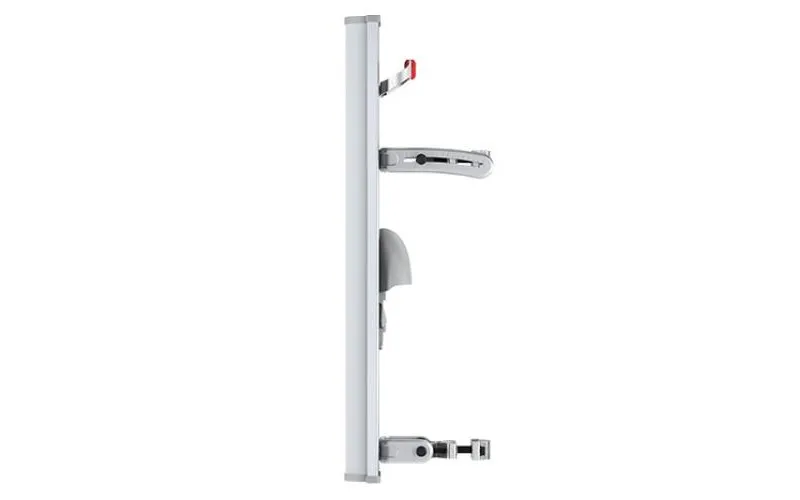

El robusto cuerpo de aluminio extruido permite a las antenas sectoriales soportar cualquier condición climática. Los materiales utilizados son de la más alta calidad: aluminio extruido y extruido, acero inoxidable revestido, plástico ABS resistente a los rayos UV y polietileno de alta densidad.

ESPECIFICACIÓN

Características / filtros
Frecuencia de la antena 5 GHz
Ganancia de energía 10dBi - 20dBi
Tipo de antena Sectorial
Aislamiento de polarización cruzada >27 dB
Aislamiento de puerto a puerto >30 dB
Ancho del haz verticalmente 30 dB
Clase de estanqueidad IP55
Desviacion electrica
Polarización Lineal doble
Solicitud Afuera
Tipo de conector 2x RP-SMA
VSWR 1.4:1

Datos técnicos
Conectores de la antena 2x RP-SMA en coletas semiflexibles integradas
Tipo de antena Sector Patch Array
Materiales Aleación de aluminio, acero, plástico
Grado de protección IP55
La temperatura de funcionamiento -35°C a +55°C (-31°F a +131°F)
Resistencia al viento 160 km/h
Carga de viento 160 N a 160 km/h
Inclinación eléctrica
Diámetro del mástil 40-80 mm (preferiblemente lo más cerca posible del límite de 80 mm)
Actuación
Gama de frecuencias 5150 - 5850 MHz
Ganancias 20 dBi
Polaridad doble lineal H + V
Ancho del rayo -3dB Azimut H 80° / V 71°
Ancho del rayo -3dB Elevación H 3.5° / V 3.5°
Ancho del rayo -6dB Azimut H 100° / V 100°
Ancho del rayo -6dB Elevación H 4.5° / V 4.5°
Relación adelante-atrás 30 dB
La eficiencia del rayo 69 %
Aislamiento de la polarización cruzada H 27 dB / V 27 dB
Impedancia 50 Ohms
VSWR Max 1.7
Típico de VSWR 1.4
Aislamiento puerto a puerto 30 dB
Plataformas inalámbricas compatibles
Elementos RF®. StationBox® S, StationBox® S CLASE TRANSPORTADORA, RockShield™
Cambium Networks™ ePMP™ 1000AP y CSM*1
ePMP™ 2000AP*2
ePMP™ 3000L AP*3
MikroTik™ BaseBox*4
NetBox*4
NetMetal*4
Ubiquiti Networks™ Rocket™ M5, Rocket™ M5 Titanio, Rocket™ 5ac,
Rocket™ 5ac Prism, Rocket™ 5ac Prism Gen2, airFiber® 5X,
airFiber® 5X-HD, LTU™ Cohete
Mimosa A5x
TP-Link Pharos WBS510
