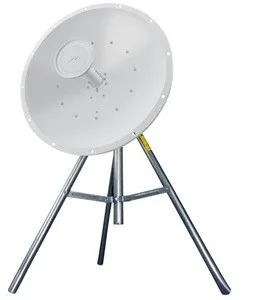

Ubiquiti RD-2G24 | Antena direccional | RocketDish, 2,4GHz, 24d
Ubiquiti RD-2G24 | Antena direccional | RocketDish, 2,4GHz, 24dBi

Ubiquiti RD-2G24 | Antena direccional | RocketDish, 2,4GHz, 24dBi

CÓDIGO: RD-2G24 / EAN: 810354021268
147,83 EUR con VAT
Costo de envio aproximado:
inventory_2 8 kg: 9.79 EUR
inventory_2 10 kg: 10.76 EUR
inventory_2 30 kg: 15.9 EUR
present_to_all Peso total:
local_shipping Costo de envío:
Agregado al carrito
-
+
UND.
DISPONIBILIDAD:
local_shipping ENVÍO: 24h
Frecuencia de la antena: 2.4 GHz
Ganancia de energía: 21dBi - 30dBi
Tipo de antena: Direccional
Aislamiento de polarización cruzada: >35 dB
more MOSTRAR MÁS PARÁMETROS

SOBRE EL PRODUCTO

Diseño innovador, alto rendimiento

La antena Ubiquiti RocketDish RD-2G24 es un dispositivo de 2,4 GHz de alta calidad con una ganancia de potencia de 24 dBi. El modelo RocketDish RD-2G24 coopera con los dispositivos que utilizan el estándar 802.11n. La antena Ubiquiti se integra fácilmente con la radio RocketM. La radio junto con la antena RD-2G24 crean una poderosa aplicación de puente PtP 2x2 MIMO. Para los diseñadores de redes es una solución flexible y conveniente, y sobre todo muy práctica.

redes ubiquiti airmax rocketdish

Instalación de la antena

Construcción robusta

Las antenas AirMAX están diseñadas para aplicaciones al aire libre y por lo tanto tienen una construcción robusta.

ubiquiti airmax

Instalación rápida Plug-and-Play

Los dispositivos RocketDish y Rocket están diseñados para ser fáciles de instalar y funcionar con cualquier otro dispositivo Rocket. La antena parabólica no requiere ningún componente o herramienta adicional. Los accesorios de montaje de los dispositivos RocketM corresponden a los montajes dedicados que se utilizan para las antenas airMax.

antena sectorial antena parabólica

ESPECIFICACIÓN

Características / filtros
Frecuencia de la antena 2.4 GHz
Ganancia de energía 21dBi - 30dBi
Tipo de antena Direccional
Aislamiento de polarización cruzada >35 dB
Ancho de haz horizontal 6.6°
Ancho del haz verticalmente 6.8°, 28 dB,
Compatible con la marca Ubiquiti
Polarización Lineal doble
Solicitud Afuera
Tipo MIMO 2x2
VSWR 1.6:1

Parámetros técnicos básicos
Banda de frecuencia 2,3 - 2,7 GHz
Ganancias 24 dBi
Ángulo de radiación horizontal 6,6° (3 dB)
Ángulo de radiación vertical 6,8° (3 dB)
Radiación inversa 28 dB
Máximo VSWR 1.6:1
Dimensiones 650 mm × 650 mm × 295 mm
Peso 9,8 kg
Resistencia al viento 200 km/h
Carga de viento 787 N a 200 km/h
Polarización Horizontal y vertical (dual)
Aislamiento de interpolarización Mínimo 35 dB
ETSI EN 302 326 DN2
Equipo de instalación Soporte universal para postes, soportes de montaje para el RocketM, cable coaxial a prueba de agua incluido.

APOYO

Guía de inicio rápido Descargar
Hoja de datos Descargar

PREGUNTAS FRECUENTES

Instalación del equipo

1. Każda śruba M4 zawiera podkładkę blokującą. Zdejmij je i użyj do zabezpieczenia śrub podczas montażu.
2. Reflektor talerza i system antenowy są kluczowane, dzięki czemu można zainstalować tylko w jednej orientacji. Przymocuj urządzenie do odbłyśnika talerza w następujących etapach:

a. Wyrównaj trzpień osiowy na odbłyśniku talerzykowym z dziurą w antenie.

b. Włóż sześć śrub M4 do talerza.

c. Dokręć sześć śrub M4.



3. Przymocuj RocketM do odbłyśnika anteny:

a. Wyrównaj zatrzaski montażowe z tyłu RocketM z uchwytem do montażu kieszonkowego

b. Przesuń RocketM w dół, aby go zablokować.



4. Przymocuj kable radiowe do złączy oznaczonych jako Chain 0 i Chain 1 na RocketM.



5. Pręt podnoszący zawiera podkładki i nakrętki. Zdejmij jedną podkładkę, podkładkę sprężynową i nakrętkę. Wykorzystaj je, aby zabezpieczyć pręt podnoszący podczas montażu.

6. Przymocuj drążek do głównego uchwytu montażowego:

a. Włóż drążek do głównego wspornika montażowego.

b. Zabezpiecz drążek za pomocą podkładek.



7. Każda śruba nośna M10x150 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zamocowania śruby podczas montażu - patrz punkt 13 poniżej.

8. Włóż cztery śruby M10x150 do głównego uchwytu montażowego.


9. Każda śruba M10x25 zawiera podkładkę, blokadę sprężynową. Zdejmij je i użyj ich do zabezpieczenia śruby podczas montażu.

10. Przymocuj RocketDish do głównego wspornika montażowego:

a. Włóż jedną śrubę M10x25 do RocketDish i drążka unoszącego.

b. Włóż dwie śruby M10x25 do RocketDish i dolnej części głównego wspornika montażowego.

c. Zabezpiecz każdą śrubę M10x25 za pomocą podkładek i nakrętki.



11. Każda śruba M10x100 zawiera podkładkę, podkładkę sprężynową. Usuń je i użyj ich do zamocowania śrub podczas montażu.

12. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish:

a. Umieść po jednym wsporniku stabilizatora po każdej stronie słupa.

b. Włóż dwie śruby M10x100 do wsporników stabilizatora.

c. Zamocuj każdą śrubę M10x100 za pomocą jednej podkładki i jednej sprężyny i nakrętki.

d. Dokręć nakrętki do około 50 N-m.



13. Przymocuj główny wspornik montażowy do masztu tuż nad wspornikami stabilizatora:

a. Przesuń zacisk masztu na każdą parę śrub M10x150.

b. Zabezpiecz każdą śrubę M10x150 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.



14. Wizualnie ustaw azymut i wysokość:

a. Aby wyregulować azymut, obróć RocketDish, gdy jest on wspierany przez wsporniki stabilizatora.

b. Aby wyregulować kąt nachylenia, dokręć lub poluzuj nakrętki na drążku podnoszącym, tak aby urządzenie RocketDish było ustawione w odpowiednim kącie nachylenia.

c. Dokręć wszystkie śruby i nakrętki do około 50 N-m lub mniej, aby uniknąć odkształcenia słupa.


¿Cuál es la frecuencia de la operación?

La frecuencia de la antena es de 2,4 GHz.

¿Qué tipo de antena es la RD-2G24 Rocketdish?

RD-2G24 Rocketdish es una antena direccional.
