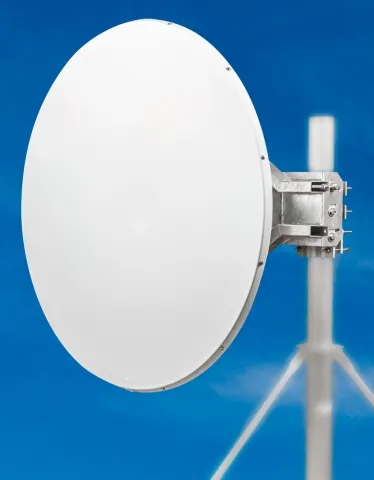

Antena JRMB-1200-10/11Ra jest przeznaczona dla łączy mikrofalowych w pasmach częstotliwości 10 i 11 GHz. Precyzyjne działanie z głębokim reflektorem jest zgodna z normą ETSI EN 302-217-4-2 klasa 2.

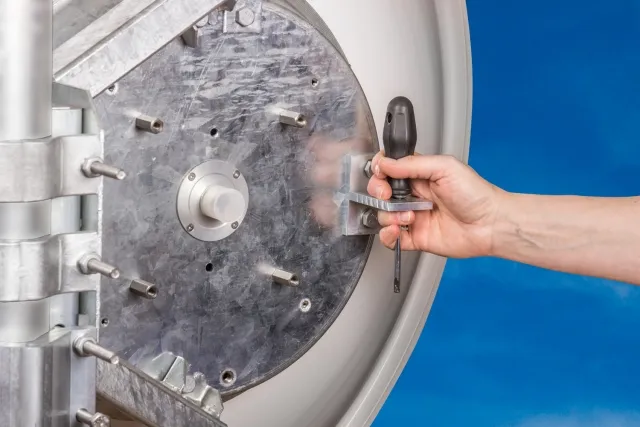

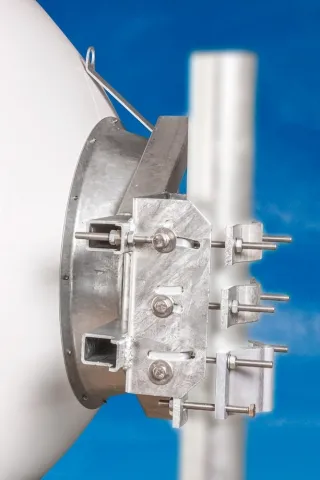

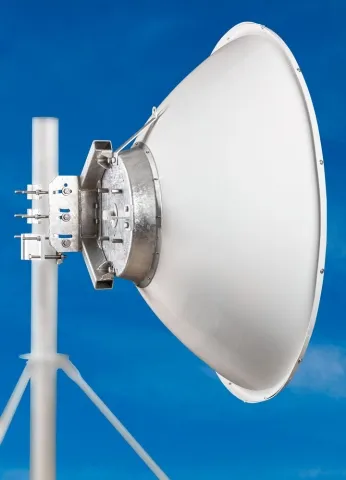

Antena JIROUS JRMB-1200-10/1 dostarczana jest z masywnym uchwytem umożliwiającym łatwy montaż na maszcie. Wspornik możemy zamontować oddzielnie, by następnie umieścić w nim bezpiecznie antenę z jednostką mikrofalową. Uchwyt pozwala na precyzyjne ustawienie wysokości ±15° i azymutu ±7°. Możliwy jest montaż z prawej i lewej strony. Do instalacji urządzenia w niekorzystnych warunkach atmosferycznych polecamy zestaw usztywniaczy wiatrowych. Do montażu na maszcie o średnicy od 60 do 80 mm należy użyć regulowanego zestawu stężeń wiatrowych.
Cechy / filtry | |
Częstotliwość anteny | 11 GHz |
Typ anteny | Kierunkowa |
Zysk energetyczny | >31 dBi |
Kompatybilny z marką | Mimosa |
Polaryzacja | Pionowa, Pozioma, |
Stosunek front-to-back | 55 dB |
Szerokość wiązki w poziomie | 1.5° |
VSWR | 1.3:1 |
Zastosowanie | Na zewnątrz |
Parametry techniczne | |
Producent | Jirous |
Model | JRMB-1200-10/11 |
Parametry elektryczne | |
Zakres częstotliwości | 10.1-11.7 GHz |
Zysk energetyczny (low band) | 40 ±0,5 dBi |
Zysk energetyczny (high band) | 41 ±0,5 dBi |
Poziom listków bocznych | <15 dB |
Stosunek mocy wiązki przód / tył | >61 dB |
Szerokość wiązki | 1.5° |
Polaryzacja | Pozioma i pionowa |
VSWR | >18 dB |
Standard ETSI | EN 302-217-4-2 v1.5.1 Class 2 |
Parametry mechaniczne | |
Czasza | 1200 mm Wykonana ze stopu aluminium |
Głębokość czaszy | 440 mm |
Osłona | Wykona z tworzywa ABS odpornego na promieniowanie UV |
Wejście/wyjście | Waveguide, 19 mm |
Średnica masztu | 80-120 mm |
Odporność na wiatr podczas pracy | 110 km/h |
Dopuszczalna maksymalna prędkość wiatru | 210 km/h |
Waga anteny | 16.5 kg |
Waga uchwytu | 14.9 kg |
Instrukcja obsługi JIROUS JRMB-1200-10/11Ra (ENG) | Pobierz |
