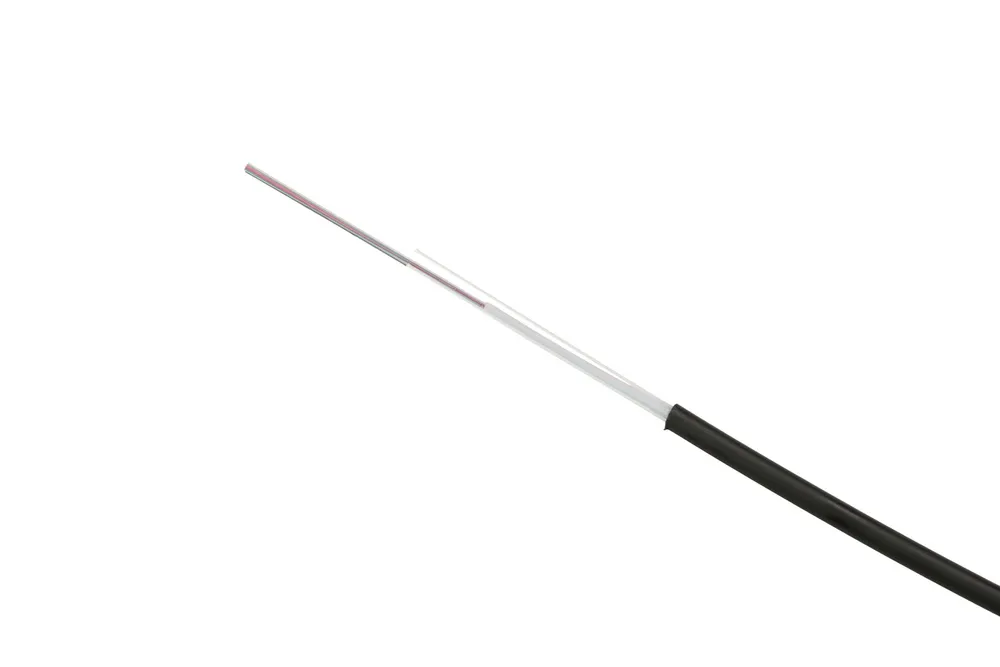

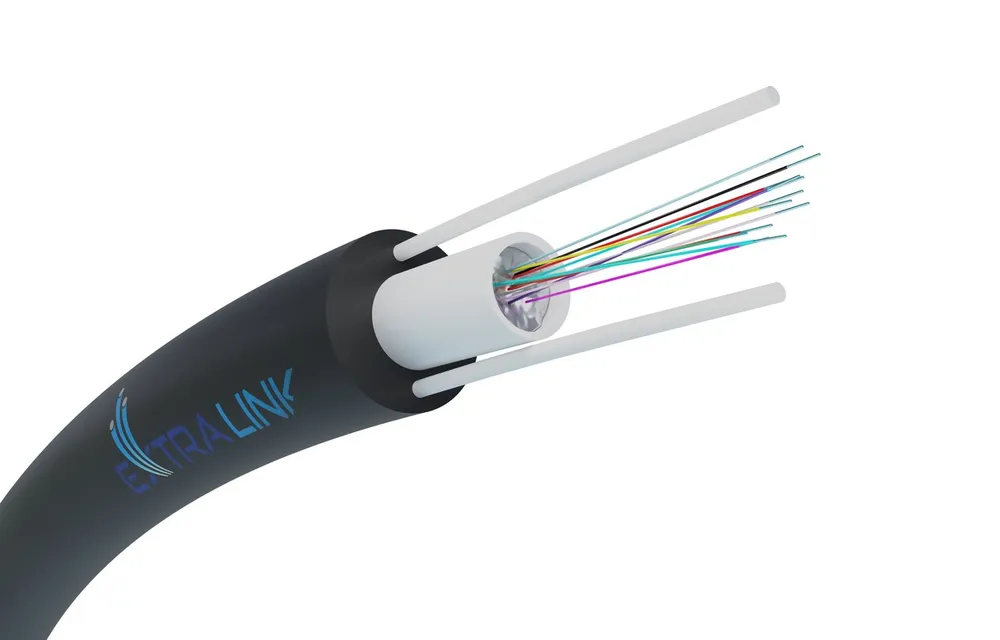

Extralink Aerial Cable to kabel światłowodowy przeznaczony do zastosowania w instalacjach napowietrznych. Do jego konstrukcji zastosowano 12 włókien typu G.652D, które umieszczono w centralnej tubie, a element wzmacniający stanowią dwa pręty FRP firmy Fujikura.
Samonośny kabel światłowodowy przeznaczony jest do zastosowań na zewnątrz, dlatego cechuje się wytrzymałością na ciężkie warunki atmosferyczne i różnice temperatur. Jego konstrukcję wzmocniono dwoma prętami FRP (fiber reinforced plastic) renomowanego japońskiego producenta Fujikura. Zewnętrzna powłoka z polietylenu jest odporna na promieniowanie słoneczne.
| Cechy / filtry | |
| Kabel do montażu | Napowietrznego |
| Liczba włókien kabla światłowodowego | 12F |
| Standard włókna | G.652.D |
| Średnica kabla | 5,2mm |
| Wytrzymałość na rozciąganie | 0,5 kN |
| Charakterystyka optyczna kabli światłowodowych | |
| Typ włókna | ITU-T G.652D (9/125) |
| Tłumienie przy referencyjnej długości fali | Dla 1310 nm wynosi: 0,36 dB/km Dla 1550 nm wynosi: 0,22 dB/km |
| Dyspersja chromatyczna przy referencyjnej długości fali | Dla 1310 nm wynosi: 3,5 ps/nm.km Dla 1550 nm wynosi: 18 ps/nm.km |
| Kable światłowodowe - waga i wymiary | |
| Liczba włókien | 12 |
| Średnica kabla | 5,2 ± 0,5 mm |
| Waga kabla | 22,04 kg/km |
| Średnica luźnej tuby | 2,0 mm |
| Średnica plastikowego wzmocnienia włókna (FRP) | 1,2 mm |
| Charakterystyka mechaniczna | |
| Wytrzymałość na rozciąganie podczas montażu | 0,5 kN |
| Odporność na zgniatanie | 3000 N/100 mm |
| Skręcanie | 10 cykli +/-180° |
| Uderzenie | 5 Nm |
| Minimalny promień gięcia | Z udziałem siły: 20 x średnica kabla Bez udziału siły: 10 x średnica kabla |
| Charakterystyka środowiska | |
| Temperatura pracy | -40°С do 60°С |
| Temperatura składowania | -50°С do 60°С |
| Temperatura montażu | -10°С do 60°С |
| Uwagi | |
| Długość na szpuli | 2 km |
| Specyfikacja techniczna | Pobierz |
