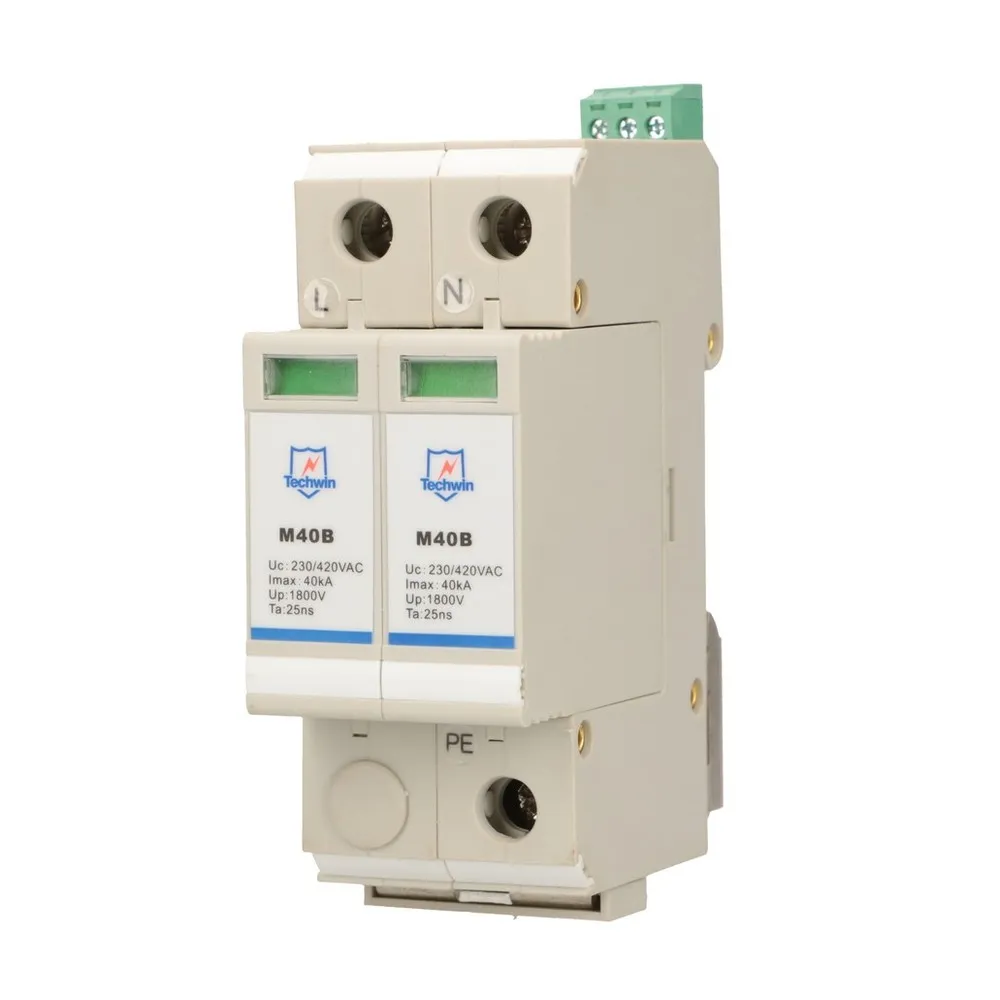

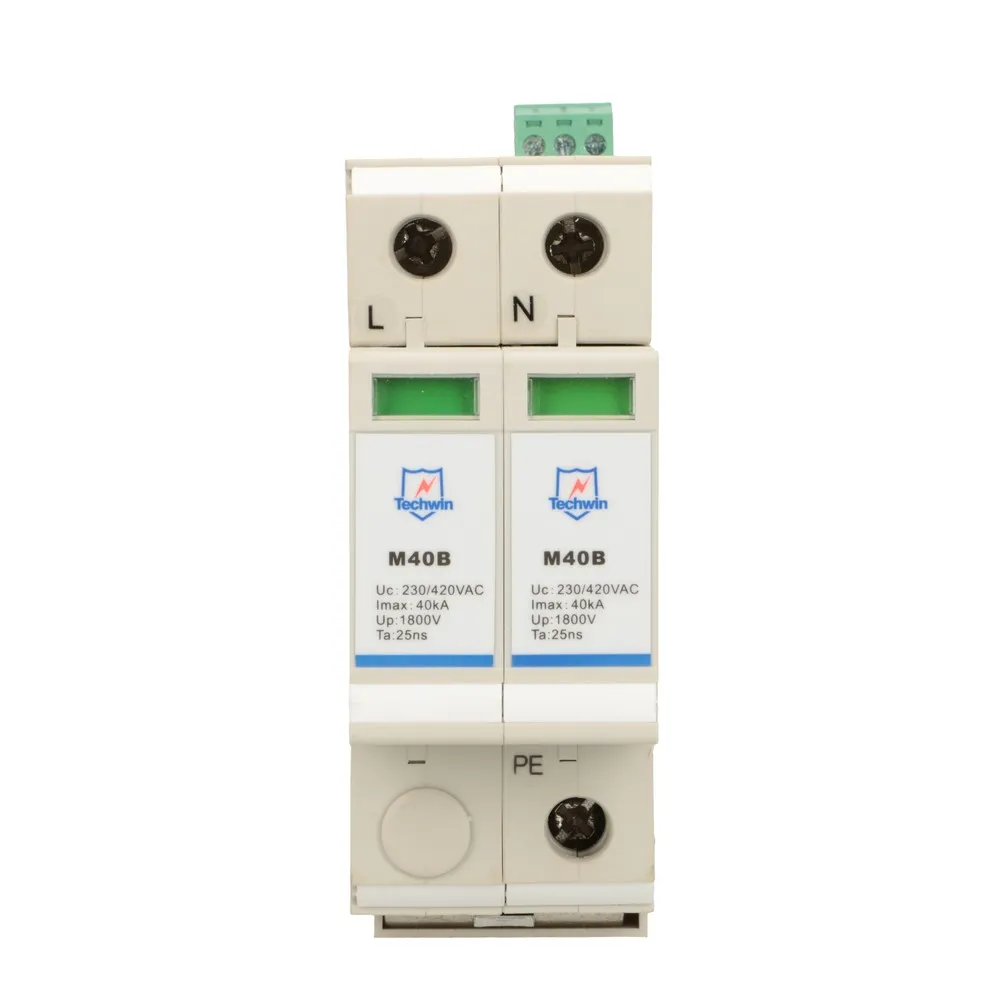

Moduł przeciwprzepięciowy stosowany w szafach rozdzielczych
Zastosowanie;
• klasa C Ograniczniki przepięć do systemu sieciowego.
• czułego sprzętu elektronicznego
• Centrale automatycznego sterowania
• Inteligentne budynki
• przedsiębiorstwa przemysłowe
• instytuty medyczne
FUNKCJE:
• szyna DIN łatwa instalacja
• Złącza wtykowe na szybkie i łatwe połączenie okablowania
• maksymalny prąd 40kA
• Termiczne rozłączenie urządzenia
• Wskaźniki stanu, wzrokowo można sprawdzić poziom ochrony
? Napięcie nominalne pracy Un: 50/60Hz 220/380V, 230 / 440V
? Nominalny prąd rozładowania (8/20µs) W: 20kA
? Max. prąd rozładowania (8/20µs) Imax: 40kA
? Poziom ochrony @ 20kA, 8/20µs Wyżej: 1700V
? Czas reakcji: ? 25ns
? tryb ochrony: L / N-PE
Electrical Parameter | |
Nominal working voltage Un | 50/60Hz 230/420V |
Max. continuous operating voltage Uc | 440V AC |
Nominal discharge current (8/20 µs) In | 20kA |
Max. discharge current (8/20 µs) Imax | 40kA |
Protection level @40kA, 8/20us Up | 2500V |
Protection level @20kA, 8/20 µs Up | 1800V |
Let through voltage @3kA , 8/2O µs | 1200V |
Response time tA | 25ns |
Protection model | L/N-PE |
Mechanical characteristics | |
Dimension | 90(H)x36(W)x65(L)mm |
Weight per unit | 287g |
Mounting | 35mm DIN rail |
Connecting diameter | >10mm2 |
IP code | IP20 |
Working conditions | Temperature: -40 to 85"C,Relative humidity: <95% |
Standards Compliance | IEC61643-1.94-V0, RoHS |
