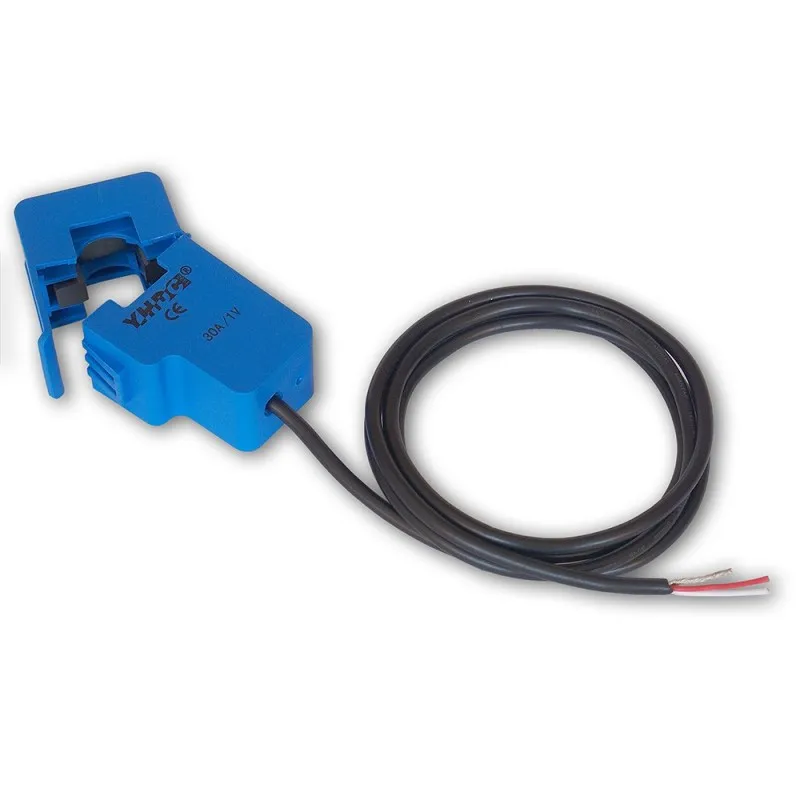

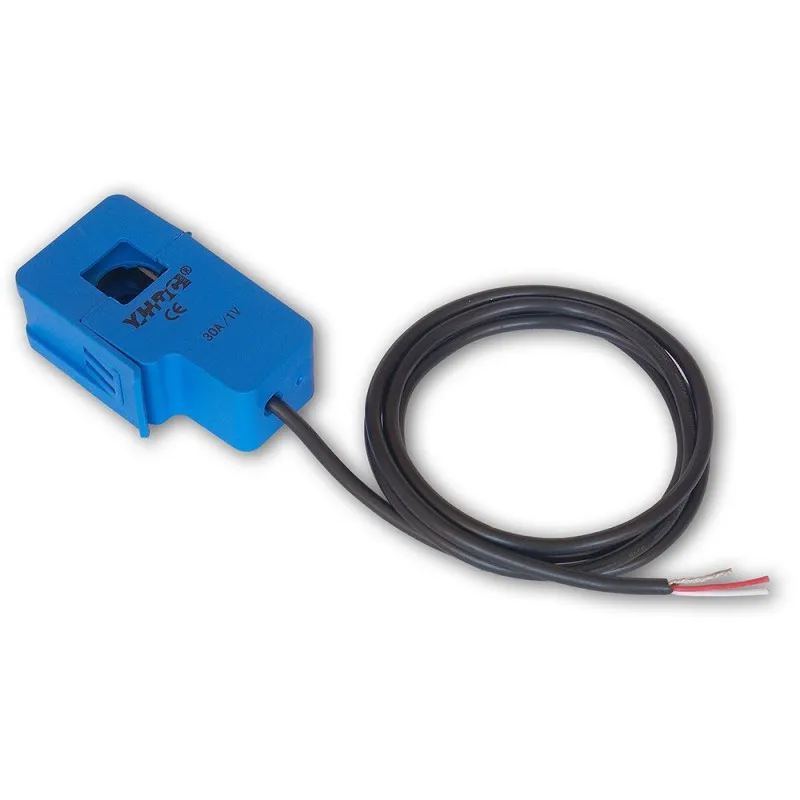

Czujnik SCT-013 30A marki Tinycontrol przeznaczony jest do pomiaru prądu płynącego w przewodzie, bez konieczności podłączania układu pomiarowego w mierzony obwód. Obejmę pomiarową zakłada się na pojedynczy przewód, a nie na parę przewodów. Na wyjściu sensora podawane jest napięcie zmienne, proporcjonalne do mierzonego prądu. Czujnik można wykorzystać do pomiarów prądu zmiennego poprzez wejścia analogowe INPA1-4 w LAN kontrolerze v3.
Sensor oferuje trzy wyjścia, VCC - zasilanie, GND - masa i VO - napięcie wyjściowe, które można podłączyć do wejścia INP1 w LAN kontrolerze. Przedział napięcia zasilania wynosi od 4.5 V do 5.5 V, jednak czujnik można zasilać z LAN kontrolera napięciem 3.6 V, mając na uwadze mniej liniową charakterystykę i niższe napięcia wyjściowe.
Parametry techniczne | |
Zakres pomiaru prądu | 0-30 A AC |
Maksymalna średnica kabla pomiarowego | fi 12 mm |
Wbudowany rezystor obciążający | 62 Ω |
Napięcie wyjściowe zmienne | 0-1 V AC |
Długość przewodu | 1 m |
Obejmę pomiarową zakłada się na pojedynczy przewód, a nie na parę przewodów. Czujnik nie będzie nic wskazywał, jeśli zostanie założony jednocześnie na przewód prądowy i zerowy.
