Urządzenia airFiber X w połączeniu z anteną airFiber X mogą być wykorzystane jako wysokiej jakości punkt końcowy, most punkt-punkt (PtP) lub punkt dosyłowy. AirFiber X wspiera polaryzację skośną ± 45°, co zwiększa odporność na zakłócenia. Montaż jest bardzo prosty i nie wymaga stosowania dodatkowych narzędzi, a kompaktowe wykonanie pozwala na różne opcje zastosowań.
Anteny airFiber X zostały zaprojektowane w celu bezproblemowej integracji z systemami radiowymi airFiber X.

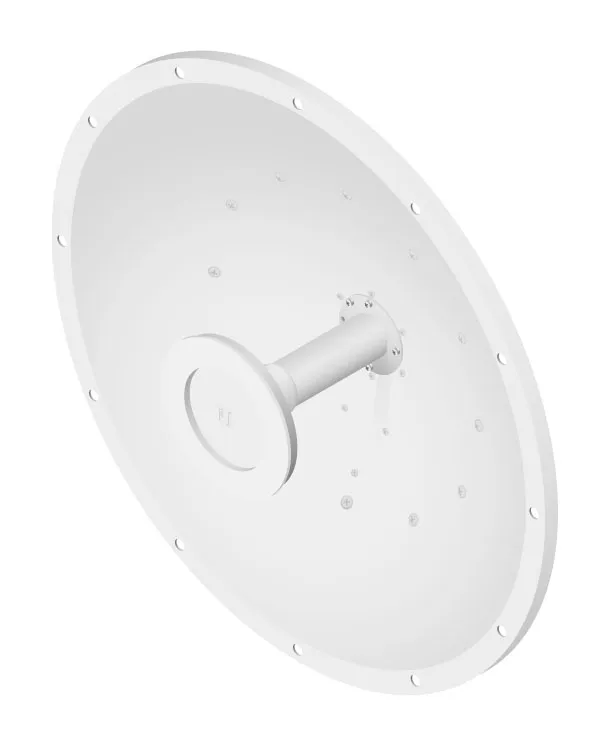

Ubiquiti airFiber Dish Slant 45 AF-3G26-S45 to specjalna antena kierunkowa w formie czaszy, która pracuje w pasmie częstotliwości 3 GHz z zyskiem 26 dBi. Innowacyjna konstrukcja poprawia izolację sygnału radiowego, znacznie redukując zakłócenia i zapewniając doskonałe wzmocnienie w przypadku sieci wielopunktowych o dużej wydajności.
| Cechy / filtry | |
| Częstotliwość anteny | 3 GHz |
| Typ anteny | Kierunkowa |
| Zysk energetyczny | 21dBi - 30dBi |
| Izolacja polaryzacji krzyżowej | >35 dB |
| Kod zharmonizowanego systemu (HS) | 85177100 |
| Kompatybilny z marką | Ubiquiti |
| Maksymalna prędkość wiatru | 200 |
| Pasmo częstotliwości | 3.3 - 3.8 |
| Polaryzacja | Podwójna polaryzacja (pozioma i pionowa), Podwójna polaryzacja, |
| Poziom wzmocnienia anteny (max) | 26 |
| Przeznaczenie | Zewnętrzna |
| Stosunek front-to-back | 33 dB |
| Szerokość wiązki w pionie | 7° |
| Szerokość wiązki w poziomie | 7° |
| Średnica | 65 |
| VSWR | 1.4:1 |
| Waga produktu | 9,8 |
| Zastosowanie | Na zewnątrz |
| Podstawowe parametry techniczne | |
| Wymiary (mm) | 650 × 650 × 300 |
| Waga | 9.8 kg |
| Pasmo częstotliwości | 3.3 GHz - 3.8 GHz |
| Zysk | 26 dBi |
| Kąt promieniowania dla +45° | 7° (3 dB) |
| Kąt promieniowania dla -45° | 7° (3 dB) |
| Promieniowanie wsteczne | 33 dB |
| Maksymalne VSWR | 1.4:1 |
| Obciążenie wiatrem | 787 N @ 200 km/h |
| Odporność na wiatr | 200 km/h |
| Polaryzacja | Pozioma i pionowa (dualna) |
| Izolacja międzypolaryzacyjna | Min. 35 dB |
| ETSI | EN 302 326 DN2 |
| Wyposażenie do montażu | Uniwersalny uchwyt słupowy, uchwyty montażowe do zamontowania radia airFiber X oraz wodoodporny kabel koncentryczny do podłączenia radia |
Znajdź punkt do zamontowania urządzenia, który ma wyraźny widok na niebo i znajduje się jak najdalej od anteny.
1. Przytwierdź mocowanie anteny GPS do słupa za pomocą metalowego paska lub do ściany za pomocą odpowiednich elementów mocujących.
2. Umieść zewnętrzną antenę GPS na uchwycie.
3. Zamocuj kabel zewnętrznej anteny GPS do uchwytu za pomocą opaski kablowej.
Zysk anteny to 26 dBi.
Urządzenie pracuje w częstotliwościach od 3.3 GHz do 3.8 GHz.
