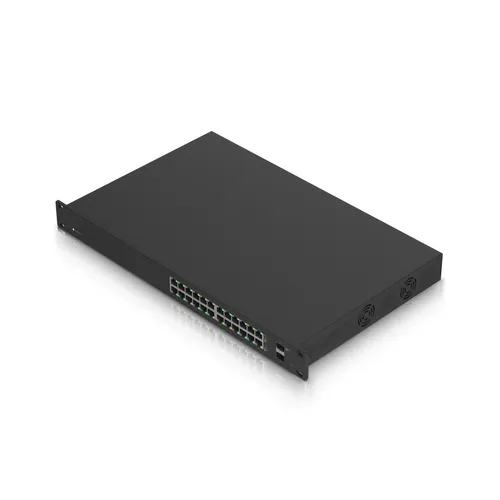

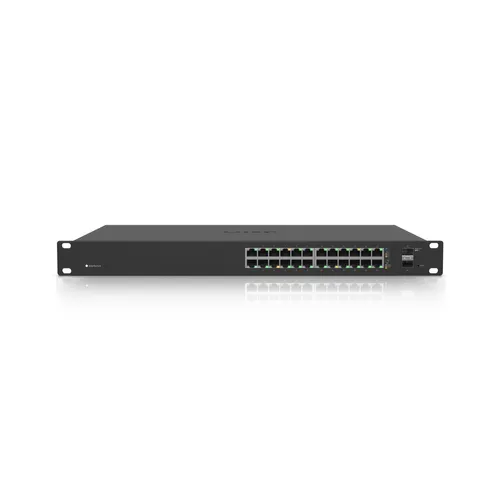

EdgeSwitch ES-24-250W to zarządzalny przełącznik 24-portowy. Posiada 24 gigabitowe porty RJ-45, z 2 portami SFP. Idealnie nadaje się do zastosowań w rozwijających się sieciach, zapewniając solidną wydajność i szybkie przesyłanie danych. EdgeSwitch® przetwarza ruch na wszystkich portach jednocześnie z prędkością połączenia liniowego, bez utraty pakietów. Całkowita przepustowość bez blokowania dla modeli 24-portowych wynosi do 26 Gbps.
Przełączniki z serii EdgeSwitch oferują bogaty zestaw zaawansowanych funkcji przełączania oraz protokołów warstwy 2, a także funkcję routingu warstwy 3.
Seria przełączników EdgeSwitch posiada porty do łączności światłowodowej. Modele 24-portowe są wyposażone w dwa porty SFP zapewniające przepustowość do 1 Gbps.
EdgeSwitch został zaprojektowany z myślą o wygodnym zarządzaniu, co pozwala administratorom konfigurować i monitorować funkcje przełącznika w interfejsie graficznym użytkownika. Dla zaawansowanych użytkowników przeznaczony jest standardowy interfejs linii poleceń (CLI), dostępny za pośrednictwem szeregowego portu konsoli, sieci telnet i SSH.
Cechy / filtry | |
Ilość portów LAN | 24x [10/100/1000M (RJ45)] |
Ilość portów PoE | 24x [802.3af/at (1G)] |
Standard sieci LAN | Gigabit Ethernet 10/100/1000 Mb/s |
Agregator połączenia | Tak |
Automatyczne wykrywanie | Tak |
Certyfikaty | ETSI300-019-1.4 CE, FCC, IC |
Częstotliwość wejściowa AC | 50/60 |
Diody LED | Działanie, Link, PoE, Prędkość |
Dublowanie portów | Tak |
Filtrowanie adresów MAC | Tak |
Funkcje DHCP | DHCP server, DHCP snooping |
Funkcje wirtualnej sieci LAN | Private VLAN, Tagged VLAN, Voice VLAN |
Głębokość produktu | 285,4 |
IGMP snooping | Tak |
Ilość portów Gigabit Ethernet | 24 |
Kod zharmonizowanego systemu (HS) | 85176990 |
Kolor produktu | Czarny |
Konfigurowanie ustawień lokalizacji (CLI) | Tak |
Kontrola wzrostu natężenia ruchu | Tak |
Liczba kolejek | 8 |
Liczba VLANs | 4093 |
Liczba zainstalowanych modułów SFP | 2 |
Lista kontrolna dostępu (ACL) | Tak |
Maksymalne zużycie mocy | 250 |
Moc (W) | 250 |
Możliwości montowania w stelażu | Tak |
Napięcie wejściowe AC | 100 - 240 |
Obsługa 10G | Nie |
Obsługa jakość serwisu (QoS) | Tak |
Obsługa Multicast | Tak |
Obsługa PoE | Tak |
Obsługa sieci VLAN | Tak |
Obsługiwany typ Power over Ethernet (PoE) | Active PoE, Passive PoE |
Pełny dupleks | Tak |
Podpora kontroli przepływu | Tak |
Podstawowe przełączania Ethernet RJ-45 porty typ | Gigabit Ethernet (10/100/1000) |
Podstawowe przełączanie RJ-45 Liczba portów Ethernet | 24 |
Port konsoli | RJ-45 |
Półdupleks | Tak |
Prędkość przekazywania | 38,69 |
Prędkość transferu danych przez Ethernet LAN | 10,100,1000 |
Protokoły zarządzające | SNMP v1/v2/v3, Telnet |
Protokół drzewa rozpinającego | Tak |
Przełącznik wielowarstwowy | L2/L3 |
Przepustowość rutowania/przełączania | 52 |
Raport zdarzeń systemowych | Tak |
Standardy komunikacyjne | IEEE 802.1D, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z |
Szerokość produktu | 485 |
Szyfrowanie / bezpieczeństwo | SSH-1.5, SSH-2, SSL/TLS |
Technologia okablowania Copper Ethernet | 10BASE-T, 100BASE-TX, 1000BASE-T |
Trasa statyczna | Tak |
Typ obudowy | Rack (1U), Desktop, |
Typ przełącznika | Zarządzany |
Typ uwierzytelniania | IEEE 802.1x, RADIUS |
Układ | 1U |
Uwierzetylnianie | Guest VLAN, Uwierzytelnianie na podstawie portów |
Waga produktu | 4,7 |
Warstwa przełączania | 3, 2, |
Wielkość tabeli adresów | 16384 |
Wysokość produktu | 43,7 |
Zakres temperatur (eksploatacja) | -5 - 40 |
Zakres wilgotności względnej | 5 - 95 |
Zarządzanie | CLI - Command Line Interface, Przez przeglądarkę WWW, |
Zarządzanie przez stronę www | Tak |
Zasilacz dołączony | Tak |
Zasilanie przez Ethernet (PoE) zasilanie na port | 34,2 |
Zgodny z Jumbo Frames | Tak |
Podstawowe parametry techniczne | |
Wymiary | 485 × 43,7 × 285,4 mm (19,09 × 1,72 × 11,24 cala) |
Waga | 4.7 kg (10.4 lb) |
Łączna szybkość transmisji bez blokowania linii | 26 Gbps |
Maks. zużycie energii | 250 W |
Metoda zasilania | 100-240 V AC/50-60 Hz Wejście uniwersalne |
Zasilanie | AC/DC, wewnętrzny, 250 W DC |
Interfejsy sieciowe | (24) porty Ethernet 10/100/1000 Mbps RJ45 Ethernet (2) 1 Gb/s porty Ethernet SFP |
Interfejs zarządzania | (1) port szeregowy RJ45 Pasmo wejścia/wyjścia Ethernet |
Montaż w szafce rack | Tak, wysokość 1U |
Ochrona ESD/EMP | Powietrze ± 24 kV, kontakt ± 24 kV |
Wstrząsy i wibracje | ETSI300-019-1.4 standard |
Temperatura pracy | -5°C do 40°C |
Wilgotność robocza | 5% do 95% |
Certyfikaty | CE, FCC, IC |
PoE na port | |
Interfejsy PoE | POE+ IEEE 802.3af/at (piny 1, 2+; 3, 6-) 24 V DC pasywne PoE (piny 4, 5+; 7, 8-) |
Maksymalna moc PoE+ na port przez PSE | 34.2 W |
Zakres napięcia trybu 802.3at | 50-57V |
Maksymalna moc pasywnego PoE na port | 17W |
24 V zakres napięcia pasywnego PoE | 20-27 V |
EdgeSwitch jest ustawiony domyślnie na DHCP, więc będzie próbował automatycznie uzyskać adres IP. Jeśli się to nie powiedzie, będzie używał domyślnego, rezerwowego adresu IP 192.168.1.2
Należy zastosować jedną z poniższych metod:
- Skonfigurować serwer DHCP w taki sposób, aby podawał konkretny adres IP do EdgeSwitch na podstawie adresu MAC.
- Pozwolić, by EdgeSwitch uzyskał adres IP i sprawdził serwer DHCP. Zobacz, który adres IP został przydzielony.
1. Uruchom przeglądarkę internetową. Wpisz odpowiedni adres IP w polu adresowym. Naciśnij Enter.
2. Pojawi się ekran logowania. Wprowadź Ubnt w polu nazwy użytkownika i w polu hasła. Kliknij przycisk Sign In.
3. Pojawi się interfejs konfiguracyjny EdgeSwitch. W razie potrzeby można dostosować dodatkowe ustawienia.
Więcej informacji na temat konfiguracji PoE można znaleźć w dokumentacji EdgeSwitch, która jest dostępna pod adresem www.ubnt.com/download/edgemax
Zakres temperatury pracy urządzenia wynosi od -5°C do 40°C
Urządzenie pracuje w standardach sieci LAN 10/100/1000 Mb/s Gigabit Ethernet.
Metalowa obudowa i uchwyty montażowe załączone w zestawie pozwalają zamontować switch firmy Ubiquiti EdgeSwitch ES-16-XG do szafy Rack 19".
