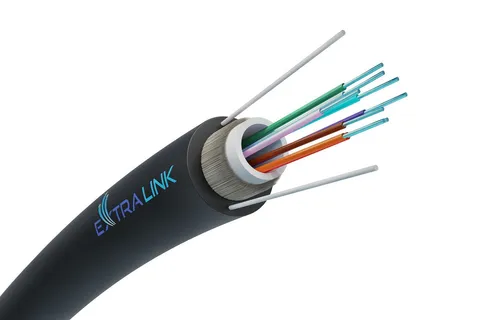

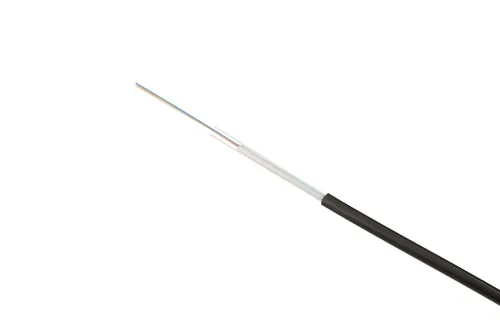

OCabo Aéreo Extralink é um cabo de fibra óptica projetado para uso em instalações aéreas. Para a sua construção foram utilizadas 8 fibras G.652D, que são colocadas num tubo central solto. Duas varetas de PRFV da empresa Fujikura foram utilizadas como elemento de reforço.
O cabo de fibra ópticaautoportante foi projetado para aplicações externas, por isso é resistente a condições climáticas adversas e diferenças de temperatura. A sua construção foi reforçada com duas hastes de PRFV (plástico reforçado com fibra) do renomado fabricante Fujikura. A bainha exterior feita de polietileno é resistente à radiação solar.
| Recursos / filtros | |
| Cabo para montagem | A sobrecarga, Fora dos edifícios, |
| O número de fibras em um cabo óptico | 8F |
| Padrao de fibra | G.652.D |
| Comprimento do cabo | 2000 |
| Conetor 1 | No |
| Conetor 2 | No |
| Cor do produto | Black |
| Diâmetro do cabo | 5,2mm, 5.2, |
| Género do conetor 1 | No |
| Género do conetor 2 | No |
| Material de revestimento | High-Density Polyethylene (HDPE), Nylon/Polyvinyl Chloride (PVC) |
| Modo de estrutura de fibra | Single-mode |
| Plug and Play | No |
| Resistencia a traçao | 0,5 kN |
| Tipo de cabo | FTTH |
| Tipo de fibra ótica | G.652D |
| Características ópticas | |
| Tipo de fibra | G.652.D |
| Atenuação no comprimento de onda de referência | Para 1310 nm é: 0,36 dB/km Para 1550 nm é: 0,22 dB/km |
| Dispersão cromática no comprimento de onda de referência | Para 1310 nm é: 3,5 ps/nm.km Para 1550 nm é: 18 ps/nm.km |
| Peso e dimensões | |
| Número de fibras | 8 |
| Diâmetro do cabo | 5,2 mm |
| Peso do cabo | 19,48 kg/km |
| Características mecânicas | |
| Raio mínimo de curvatura | 20 x diâmetro do cabo |
| Resistência à tração | 0,5 kN |
| Resistência ao esmagamento | 500 N/100 mm |
| Resistência ao impacto com a energia inicial | 10 J (25 golpes) |
| Características ambientais | |
| Temperatura de funcionamento | -40°С a 60°С |
| Temperatura de armazenamento | -50°С a 60°С |
| Temperatura de instalação | -10°С a 60°С |
| Notas | |

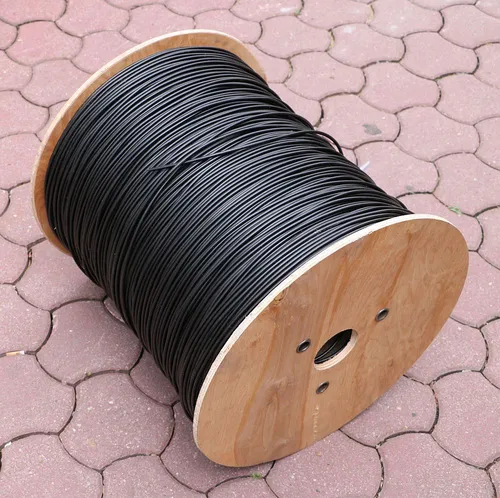

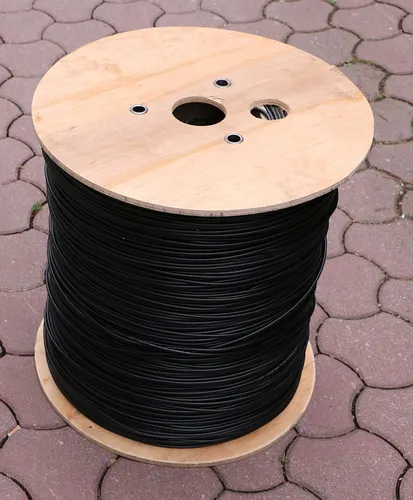

| Comprimento na bobina | 2 km |
| Especificações técnicas | Baixar |
A resistência à tração do Cabo Aéreo Extralink é de 0,5 kN.
