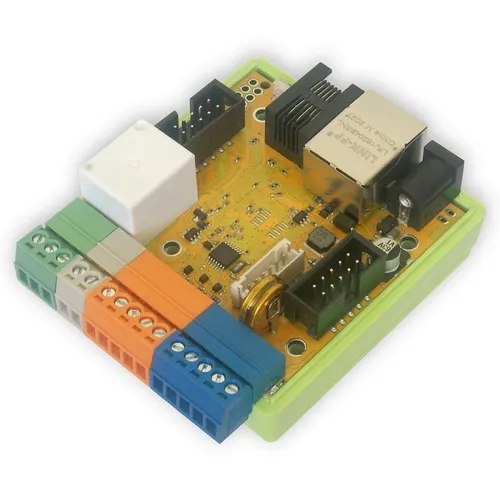

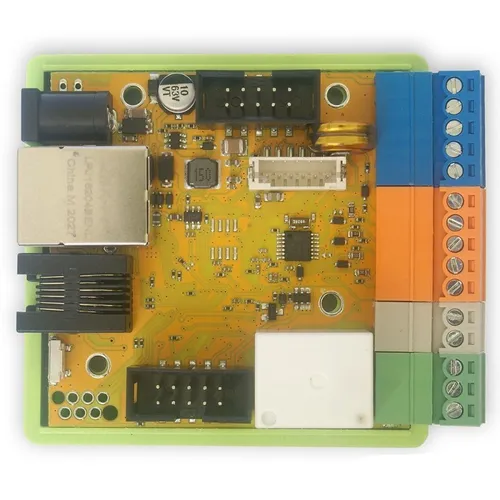

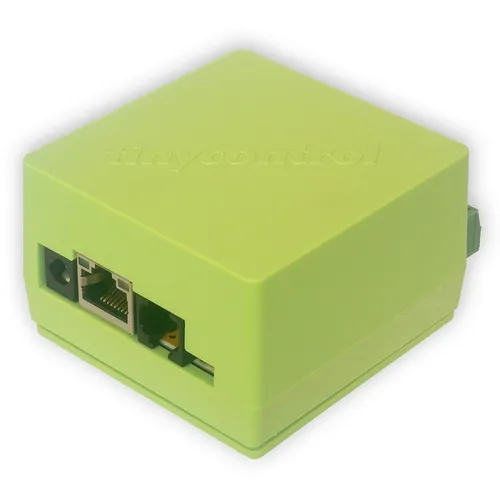

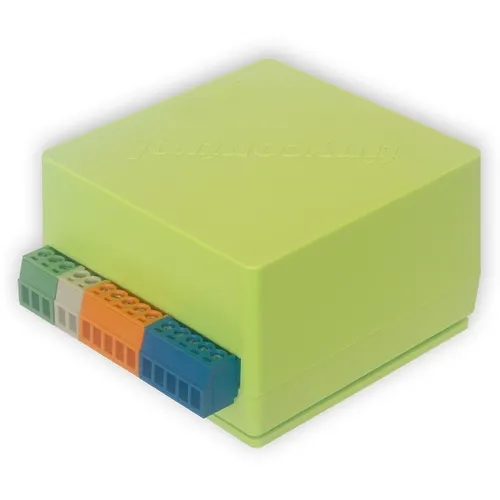

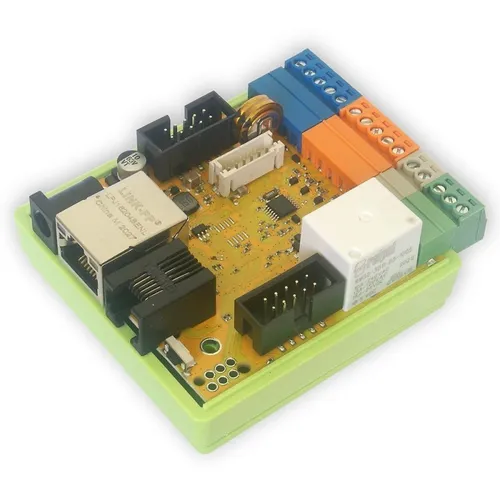

Controlador LAN Tinycontrol V3.5 HW3.8

Lan Controller V3.5 é um dispositivo muito universal que lhe permite ligar muitos sensores diferentes e visualizar remotamente as suas leituras, bem como controlar remotamente vários tipos de saídas. Também é possível combinar ambas as funções em um automático se → então junto com um calendário quando → então. O dispositivo fornece interface de usuário em forma de página web. O site apresenta as leituras de vários sensores: temperatura, umidade, pressão, tensão, corrente. Também permite configurar o dispositivo, entre outros para configurar os eventos e controlar até 10 saídas. Graças ao suporte a muitos protocolos, é possível operar o dispositivo a partir de smartphones, recolher e observar os resultados no servidor e cooperar com outros sistemas de E/S baseados em TCP/IP e Modbus.

Eletrônica moderna

Amplificadores para medir pequenos sinais - desta forma, as correntes alternadas, por exemplo, podem ser medidas de forma simples e segura. As saídas moduladas PWM também estão disponíveis para controlar, por exemplo, a luminosidade ou a velocidade do motor, e para controlar servos de simulação. O cartão pode ser alimentado através da tecnologia PoE para fácil instalação em locais remotos. Actualizar o software pelo utilizador é agora muito fácil.

Funcionalidade extendida

Expansibilidade muito rica - além do bus de 1 fio para leitura dos sensores de temperatura DS18B20, há uma porta serial I2C no mesmo conector RJ12. Isto significa que muitos sensores e outros dispositivos podem ser conectados. Por exemplo, os sensores de temperatura/umidade AM2320 e BME280, o visor OLED de 0,96", o relógio em tempo real ou o sensor de pó SPS30 são suportados. Uma nova placa universal tB também foi desenvolvida para este autocarro. Permite a conexão simultânea de 6 sensores DS18B20, um display e um sensor I2C, como o BME280. Um divisor de 1 fio com suporte I2C e uma placa de relés compacta também estão disponíveis. Todos estes acessórios estão localizados num berço montado sobre um trilho DIN. Através da porta serial podemos ler, por exemplo, o sensor de CO2 MH-Z16, MH-Z19, o sensor de poeira SDS011 e também utilizar o módulo GSM para enviar mensagens de texto.

Site moderno

A interface do usuário, na forma de um website, foi criada do zero utilizando ferramentas modernas que racionalizaram seu funcionamento e eliminaram problemas anteriores. O website responsivo permite um uso confortável a partir de um computador desktop e de um smartphone. Foi introduzido um recurso para criar páginas de usuário. Permite-lhe seleccionar apenas os campos necessários (etiquetas, leituras, botões de controlo), com a possibilidade de os organizar livremente num painel com um fundo variável (por exemplo, uma imagem do utilizador mostrando a instalação dos sensores). Além disso, são atribuídos dois níveis de acesso, usuário e administrador, que, combinados com o painel de usuário editável, permitem que o controlador seja personalizado de acordo com as suas próprias necessidades.

Aplicação móvel

Um simples aplicativo para o seu telefone melhora muito o uso dos dispositivos Tinycontrol. Você pode verificar as leituras dos sensores ou mudar as saídas a qualquer momento. Ícones com nomes editáveis para as leituras e botões para as saídas com o típico código de cores do Lan Controller (verde - ligado, vermelho - desligado) apresentam claramente as informações do dispositivo.

Exemplos de aplicação do controlador

• ISP
• Automação doméstica
• Instalações e indústria
• Energias renováveis e economia de energia
• Agrotecnologia
