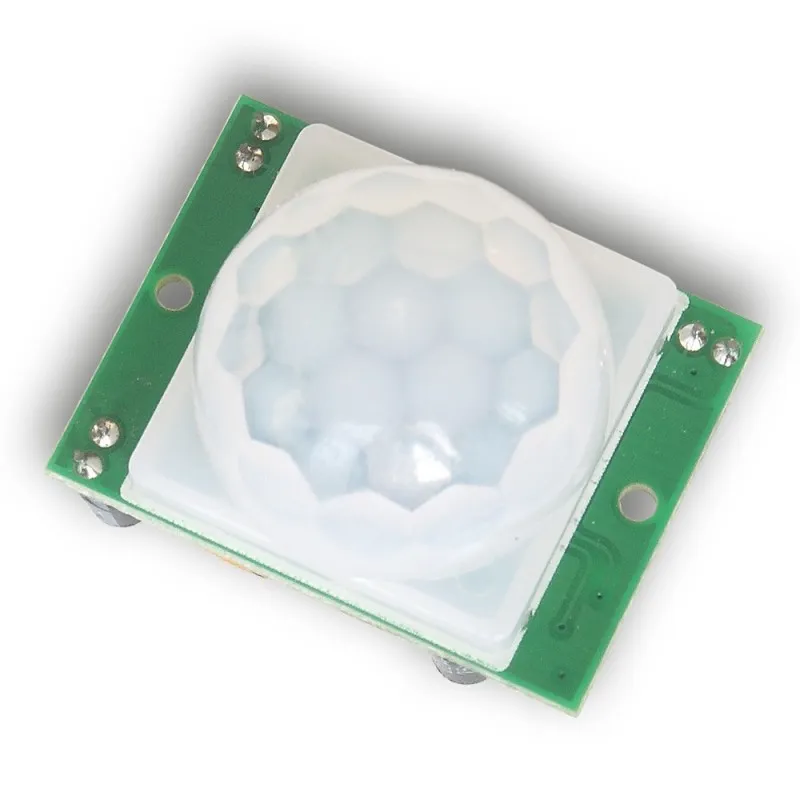

Detector de movimento HC-SR501 da Tinycontrol

O detector de movimento HC-SR501 fornece detecção de movimento através da análise da radiação infravermelha reflectida a partir de objectos. O dispositivo detecta mudanças de 2 janelas IR separadas e o amplificador converte este impulso para um sinal de alto nível lógico. A saída do sensor pode ser conectada à entrada digital INP1-4D LAN do controlador. No entanto, deve-se notar que o estado baixo (Baixo) forçado pelo detector é um estado ocioso e alto (Alto) indica que o sensor é acionado.

Ajuste do sensor

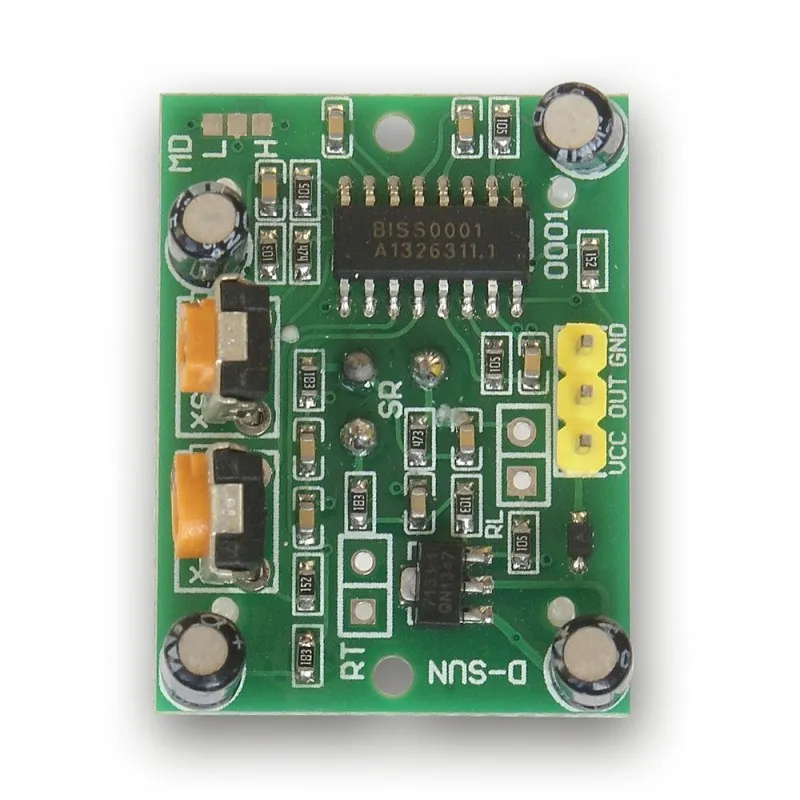

Na placa há dois potenciômetros, Sx e Tx, graças aos quais o usuário pode ajustar o funcionamento do detector às suas necessidades. Tx é usado para definir o tempo de manutenção do estado de saída após a detecção de movimento, e Sx define o tempo de atraso do estado armado após o último disparo. Quando o movimento é detectado, o estado elevado é mantido na saída o tempo todo.
