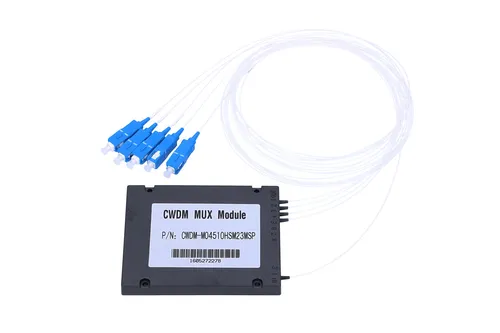

Extralink 1x4 ITBMUX | CWDM Modulo | 1510nm - 1570nm


O multiplexador/demultiplexador Extralink é o elemento básico utilizado para multiplicar a capacidade de transmissão de uma linha de fibra óptica. Pode ser utilizado tanto nas linhas recém-construídas como nas já existentes.
O Extralink MUX/DEMUX CWDM é um módulo de 4 canais que opera na faixa de comprimento de onda de 1510 nm a 1570 nm.
Especificações técnicas | |
Faixa de comprimento de onda | 1510 nm - 1570 nm |
Atenuação (dB)/Onda Central (nm) | 1,39 dB/ 1510 nm 1,08 dB/ 1530 nm 0,64 dB/ 1550 nm 0,41 dB/ 1570 nm |
Ripple | <0.5 dB |
Perda por Devolução | >45 dB |
Directividade | >55 dB |
Comprimento das fibras | 1.5 m |
Espessura da fibra | 0,9 mm |
Conectores | SC/UPC |
Faixa de temperatura | De -20°C a ~70°C |
Para utilizar a multiplicação de ondas, utilize dois módulos em cada extremidade da linha.
Cada saída do módulo é ligada, por exemplo, ao inserto SFP CWDM que trabalha com o comprimento de onda correspondente.
