Extralink 72F | Cabo de fibra óptica | 1,5kN FRP, 72J G652D, 10mm, conducto, 4 km

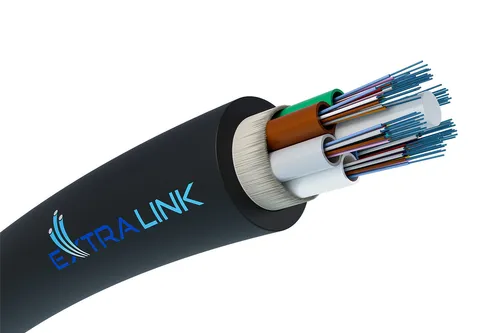

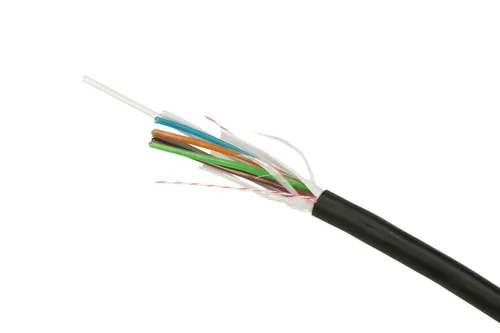

OExtralink Duct Optical Cable é um cabo de fibra óptica concebido para ser utilizado em condutas. Sua construção consiste em 72 fibras G.652D colocadas em tubos soltos torcidos em torno de uma haste central de PRFV, que é um elemento de reforço. O cabo é coberto com bainha HDPE.
Recursos / filtros | |
Cabo para montagem | Sistema de esgoto |
O número de fibras em um cabo óptico | 72F |
Padrao de fibra | G.652.D |
Diâmetro do cabo | 10mm |
Resistencia a traçao | 1,5 kN |
Desenho | |
Número de fibras | 72 (Fibra de vidro) |
Número de fibras por tubo | 12 (Fibra de vidro) |
Número de tubos | 6 (PBTP) |
Força do elemento central | 2,3 ± 0,1 mm (haste de PRFV) |
Barreira anti-humidade | Sobre barra FRP (Fios WS - fio de água inchável) |
Núcleo embrulhado | Sobre o núcleo SZ (Fita WS - fita adesiva para dilatação da água) |
Concha exterior | Nominal 1,5 mm (PEAD - preto) |
Número de ripcords | 2 (poliéster) |
Diâmetro do cabo | 10,0 ± 0,5 mm |
Peso do cabo | 80 ± 10 kg/km |
Características mecânicas | |
Resistência à tração | 1500 N (IEC 60794-2-E1) |
Força de esmagamento | 1000 N (IEC 60794-1-2-E3) |
Resistência ao impacto | 10 N.m (IEC 60794-1-2-E4) |
Kink | 10 x D (IEC 60794-1-2-E10) |
Torcendo | ± 360° (IEC 60794-1-2-E7) |
Raio mínimo de curvatura | 20 x D (IEC 60794-1-2-E11) |
Teste de penetração de água | 1 m de coluna de água, 3 m de amostra, 24 horas (IEC 60794-1-2-F5) |
Características ambientais | |
Instalação | -30°C a 70°C (IEC 60794-1-22-F1) |
Ação | -30°C a 70°C (IEC 60794-1-22-F1) |
Armazenamento | -30°C a 70°C (IEC 60794-1-22-F1) |
Características das fibras | |
Tipo de fibra | ITU-T G.652D |
Óptica | |
Damping | Para 1310 nm é: ≤ 0.36 dB/km Para 1550 nm é: ≤ 0.23 dB/km |
Dispersão cromática | Para 1285-1330 nm é: ≤ 3,5 ps/nm.km Para 1550 nm é: ≤ 18.0 ps/nm.km |
Comprimento de onda de corte do cabo | Para λcc é: ≤ 1260 nm |
Comprimento de onda de dispersão zero | 1300 - 1324 nm |
Inclinação da dispersão zero | ≤ 0,092 ps/nm2 x km |
Dispersão da polarização da moda | Para Fibra é: ≤ 0,10 ps/km Para Link Design o valor é: ≤ 0.08 ps/km |
Mecânica | |
Amortecimento de dobras | 1 torção - φ 32 mm a 1550 nm é: ≤ 0.05 dB 100 voltas - φ 50 mm para 1310 nm ou 1550 nm é: ≤ 0.05 dB 100 voltas - φ 60 mm para 1625 nm é: ≤ 0.05 dB |
Nível de tensão à prova | 1,0% (100 kpsi) |
Geométrico | |
Diâmetro de campo do módulo | Para 1310 nm é: 9,2 ± 0,4 µm Para 1550 nm é: 10,4 ± 0,5 µm |
Erro de concentricidade de campo de módulo | ≤ 0,5 µm |
Diâmetro da bainha | 125 ± 0,7 µm |
Elipticidade mantélica | ≤ 0.7% |
Erro de Concentricidade do Revestimento | ≤ 12 µm |
Diâmetro da concha principal | 245 ± 5 µm |
Materiais primários da casca (sem cor) | Curado por UV Acrylate |
Raio de Fibra Curl | ≥ 4 m |
Especificações técnicas - PT | Baixar |
