Extralink 96F | Cabo de fibra óptica | monomodo, 8T12F G652D 6.8mm, microducto, 2km

CODIGO: EX.15197 / EAN: 5903148915197

Extralink 96F | Cabo de fibra óptica | monomodo, 8T12F G652D 6.8mm, microducto, 2km Kabel do montażuNa zewnątrz budynków

Extralink 96F | Cabo de fibra óptica | monomodo, 8T12F G652D 6.8mm, microducto, 2km Liczba włókien kabla światłowodowego96F

Extralink 96F | Cabo de fibra óptica | monomodo, 8T12F G652D 6.8mm, microducto, 2km

CODIGO: EX.15197 / EAN: 5903148915197

0,89 USD com IVA 23% (bruto)

0,73 USD senza IVA (netto)

Indisponivel no magazin

Cabo para montagem: Microdutos, Fora dos edifícios,

O número de fibras em um cabo óptico: 96F

Padrao de fibra: G.652.D

Comprimento do cabo: 2000

Mostrar mais parâmetros

Cabo de Fibra Óptica para Microchannel 96F 8T12F, G652D, 6.8 mm

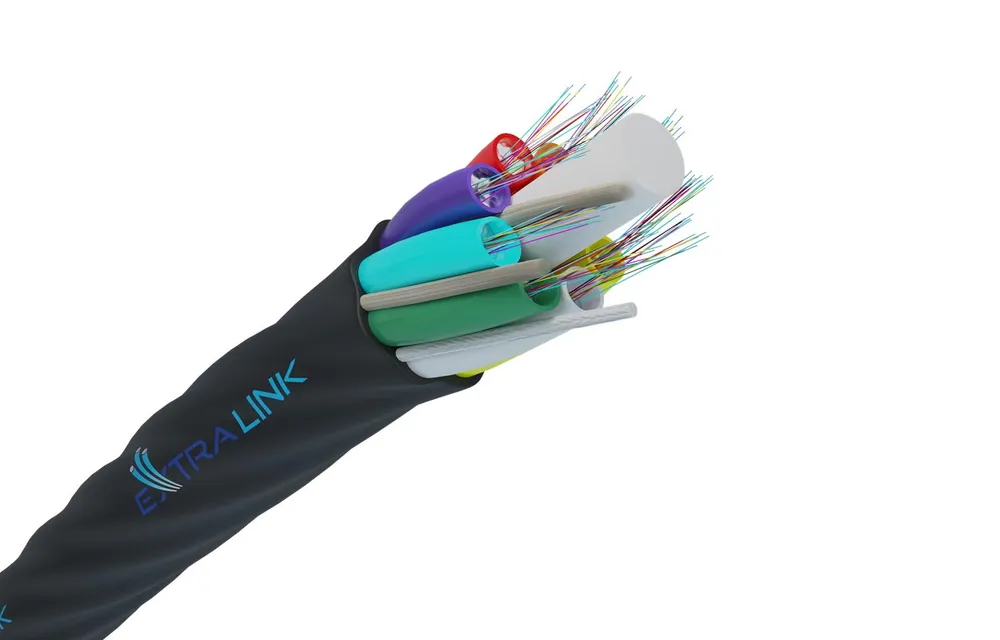

Extralink MICROCABLE é um cabo de fibra óptica projetado para uso em microducção. A construção do cabo consiste em 12 fibras G.652D colocadas em 8 tubos torcidos em torno da haste central de PRFV que é um elemento de reforço. O enchimento adicional é o Fio Inchável com Água, que é um fio de poliéster que impede a penetração de água. A camisa exterior canelada facilita o sopro do cabo para o cano de esgoto.

Recursos / filtros
Cabo para montagem	Microdutos, Fora dos edifícios,
O número de fibras em um cabo óptico	96F
Padrao de fibra	G.652.D
Comprimento do cabo	2000
Comprimentos de onda suportados	1260,1300,1310,1550
Conetor 1	No
Conetor 2	No
Cor do produto	Black
Diâmetro de revestimento	245
Diâmetro do cabo	6,8mm, 6.8,
Diâmetro do núcleo	125
Género do conetor 1	No
Género do conetor 2	No
Limite de temperaturas (armazenamento)	-30 - 70
Material de revestimento	High-Density Polyethylene (HDPE)
Modo de estrutura de fibra	Single-mode
Peso do cabo	40
Resistencia a traçao	1 kN
Temperatura de funcionamento (T-T)	-30 - 70
Tipo de cabo	FTTH
Tipo de embalagem	Reel
Tipo de fibra ótica	G.652D

Desenho
Número de fibras	96 (Fibra de vidro)
Número de fibras por tubo	12 (Fibra de vidro)
Número de tubos soltos	8 (PBTP)
Número de enchimentos	0
Força do elemento central	2,5 ± 0,1 mm (haste de PRFV)
Barreira anti-humidade	Sobre haste e núcleo de PRFV (Fios WS - fio de água inchável)
Concha exterior	Nominal 0,5 mm (PEAD - preto)
Número de ripcords	1 (poliéster)
Diâmetro do cabo	6,8 ± 0,3 mm
Peso do cabo	40,0 ± 5 kg/km
Características mecânicas
Resistência à tração	1000 N (IEC 60794-2-E1)
Força de esmagamento	1000 N (IEC 60794-1-2-E3)
Resistência ao impacto	1 N.m (IEC 60794-1-2-E4)
Torcendo	± 360° (IEC 60794-1-2-E7)
Kink	10 x D (IEC 60794-1-2-E10)
Raio mínimo de curvatura	20 x D (IEC 60794-1-2-E11)
Teste de penetração de água	1 m de coluna de água, 3 m de amostra, 24 horas (IEC 60794-1-2-F5)
Características ambientais
Instalação	-30°C a 70°C (IEC 60794-1-22-F1)
Ação	-30°C a 70°C (IEC 60794-1-22-F1)
Armazenamento	-30°C a 70°C (IEC 60794-1-22-F1)
Características das fibras
Tipo de fibra	ITU-T G.652D
Óptica
Damping	Para 1310 nm é: ≤ 0.36 dB/km Para 1550 nm é: ≤ 0.23 dB/km
Dispersão cromática	Para 1285 - 1330 nm é: ≤ 3,5 ps/nm.km Para 1550 nm é: ≤ 18.0 ps/nm.km
Comprimento de onda de corte do cabo	Para λcc é: ≤ 1260 nm
Comprimento de onda de dispersão zero	1300 - 1324 nm
Inclinação da dispersão zero	≤ 0.092 ps/nm^2 x km
Dispersão da polarização da moda	Para Fibra é: ≤ 0.2 ps/km Para Link Design o valor é: ≤ 0.08 ps/km
Mecânica
Amortecimento de dobras	1 torção - φ 32 mm a 1550 nm é: ≤ 0.05 dB 100 voltas - φ 50 mm para 1310 nm e 1550 nm é: ≤ 0.05 dB 100 voltas - φ 60 mm para 1625 nm é: ≤ 0.05 dB
Nível de tensão à prova	1,0% (100 kpsi)
Geométrico
Diâmetro de campo do módulo	Para 1310 nm é: 9,2 ± 0,4 µm Para 1550 nm é: 10,4 ± 0,5 µm
Erro de concentricidade de campo de módulo	≤ 0,5 µm
Diâmetro da bainha	125 ± 0,7 µm
Elipticidade mantélica	≤ 0.7%
Erro de Concentricidade do Revestimento	≤ 12 µm
Diâmetro da concha principal	245 ± 10 µm
Material da casca principal (não colorido)	Curado por UV Acrylate
Raio de Fibra Curl	≥ 4 m
