Extralink AI-9 | Soldador | Bateria de 7800mAh, lampada LED, LCD 5.1 "

















O Extralink AI-9 é uma solução inovadora no mercado de soldadores de fibra óptica. Caracteriza-se por uma operação simples, oferecendo técnicas avançadas de posicionamento e soldadura, que serão apreciadas tanto por soldadores principiantes como por soldadores experientes. O dispositivo é projetado para fibras monomodo e multimodo. Os soldadores da série AI distinguem-se por uma forma inovadora de configuração, todas as configurações podem ser feitas através de um aplicativo instalado em um smartphone.
O Extralink AI-9 utiliza uma técnica de posicionamento das fibras ao núcleo (possibilidade de posicionamento ao revestimento) garantindo os melhores parâmetros de atenuação das emendas realizadas. As fibras são posicionadas por 6 motores de alta classe (Siemens), o que é absolutamente sem precedentes em equipamentos desta faixa de preço. O dispositivo pode ser utilizado tanto para a implementação de linhas tronco de fibra óptica de 100 km, instalações FTTH, como ligações curtas ponto-a-ponto, instalações LAN ou sistemas de vigilância por vídeo baseados em cabos de fibra óptica. O modelo AI-9 é baseado no processador de 4 núcleos, que fornece um tempo de resposta rápido (o soldador está pronto para trabalhar após 3 segundos) e um tempo curto de soldagem e blindagem da solda. A máquina de soldar apresentada é um dos dispositivos mais rápidos deste tipo actualmente disponíveis no mercado, e na sua classe de preço é definitivamente o mais rápido.

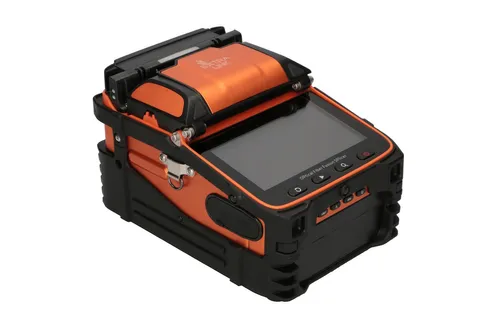

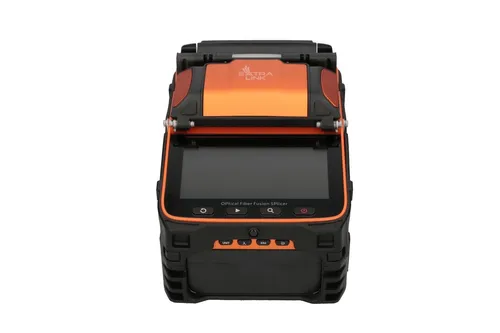

O display de 5,1 polegadas com resolução de 800×480 px e brilho ajustável garante um trabalho confortável mesmo em condições de iluminação difíceis. O sistema óptico oferece uma ampliação de imagem de 300 vezes, o que afecta directamente a qualidade do processo de soldadura e análise visual das soldaduras (visualização em dois planos). O tempo mínimo de soldagem é de 6 segundos, e o tempo de soldagem de tampas de 40 mm é de apenas 15 segundos. A luz LED incorporada permite-lhe realizar soldaduras e trabalhar com fibras mesmo na escuridão total.
Os suportes universais de fibra proporcionam conforto e velocidade, e podem acomodar 250 fibras μm, 900 μm num tubo apertado ou solto, assim como cabos patchcord e/ou DROP. O soldador oferece uma variedade de programas de soldagem, incluindo um conveniente modo Automático que funciona para a maioria das situações.

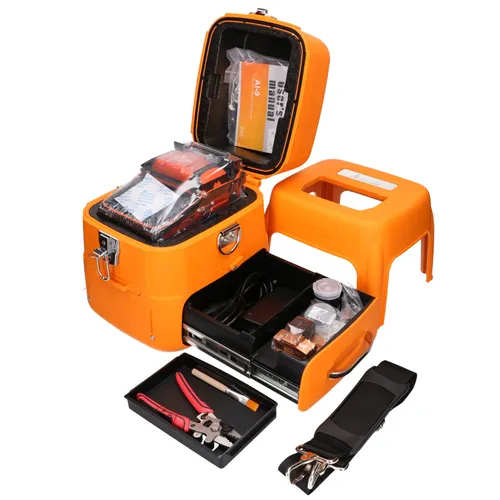

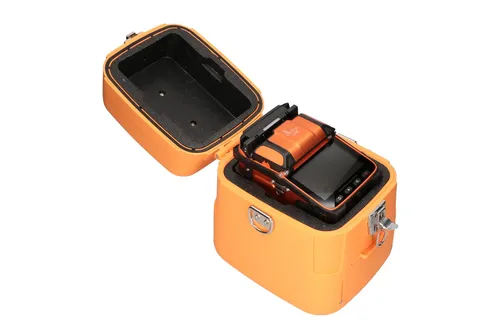

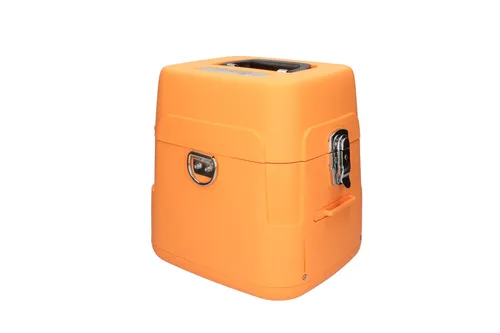

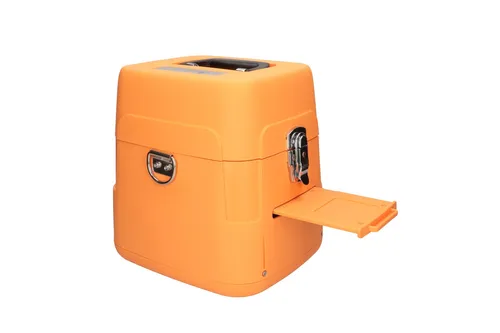

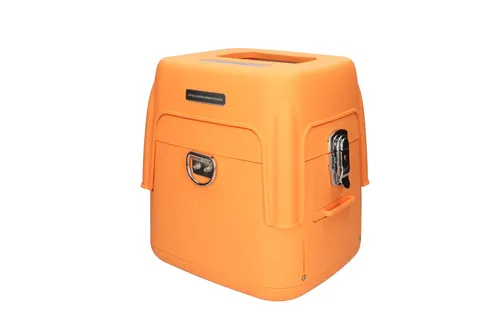

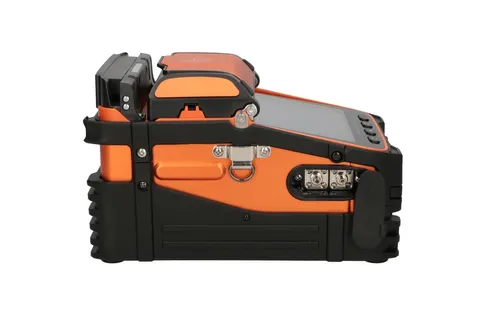

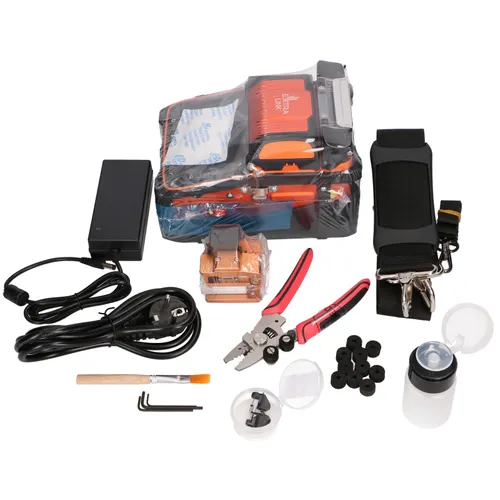

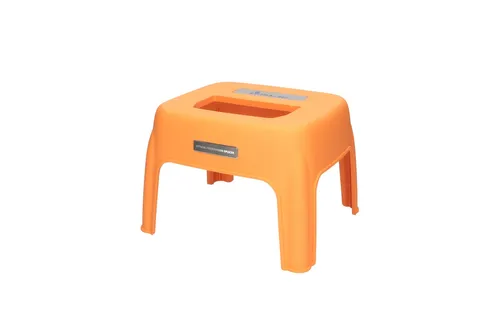

A carcaça do soldador é feita de metal, o seu fundo é coberto com borracha protectora, enquanto que as tampas da câmara de soldadura e do forno são feitas de plástico de alta qualidade. O conjunto oferecido inclui uma prática caixa com todas as ferramentas, fonte de alimentação e acessórios necessários, que se encontram numa gaveta de dois níveis montada sobre escorregas metálicas robustas. Não há necessidade de retirar o soldador da caixa durante a soldagem, pois a robusta caixa de plástico proporciona uma base sólida e estável. Também tem um elemento destacável que pode ser usado como banqueta ou mesa pequena.
Parâmetros técnicos básicos | |
Método de posicionamento | Posicionamento ao núcleo ou à bainha de fibra |
Tempo médio de soldagem | 6 s |
Tempo médio de soldagem (40 mm) | 15 s |
Número de motores | 6 |
Compatibilidade com as fibras | SM (G.652, G.657), MM (G.651 - OM1, OM2, OM3, OM4), DS, NZDS (G.655) |
Perda média de inserção | 0,025 dB (SM), 0,01 dB (MM), 0,04 dB (DS/NZDS) |
Perdas de reflectância | Mín. 60 dB |
Tempo de vida útil dos eléctrodos | 3000 ciclos |
Teste de alongamento | 2N |
Mostrar | 5,1 polegadas Resolução 800 x 480 px Brilho regulável |
Bateria | 7800 mAh Tempo de carregamento 3,5 h |
Alargamento | × 300 no eixo X ou Y × 150 em ambos os eixos simultaneamente |
Moradia | Metal, revestido a borracha por baixo |
Peso | 2,08 kg (soldador com bateria) 7,1 kg (conjunto completo) |
Dimensões | Soldador: 130 mm × 122 mm × 148 mm Caixa de ferramentas: 270 mm × 237 mm × 293 mm |
Faixa de temperatura de operação | De -15°C a ~50°C |
Umidade de operação | <95%, bez kondensacji |
O método de operação de um emendador de fusão é unir duas fibras ópticas usando um alto ponto de fusão. O dispositivo centra as extremidades da fibra óptica, e um arco eléctrico funde-as, depois são prensadas para formar uma solda. Finalmente, a emenda é testada quanto à resistência com uma força de 2N.
Nós recomendamos o modelo Extralink AI9. Esta inovadora e econômica opção de dispositivo oferece centralização ao núcleo ou ao casaco. Em comparação com outras máquinas de soldagem, proporciona uma soldagem muito rápida e emendas de fibras ópticas. Distingue-se por instalações que garantem um trabalho confortável mesmo em condições difíceis.
