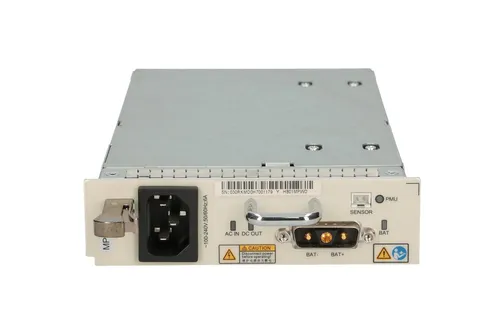

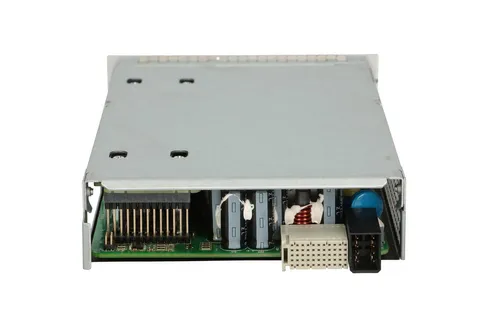

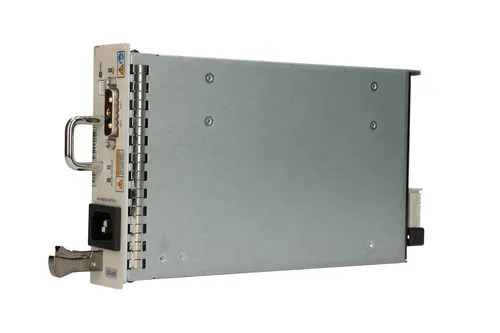

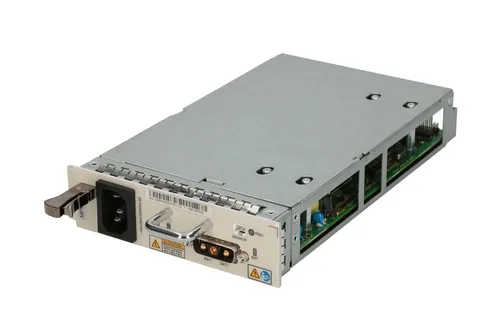

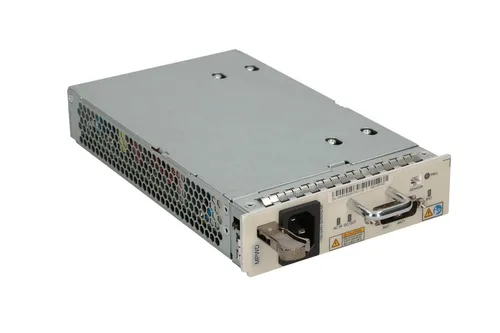

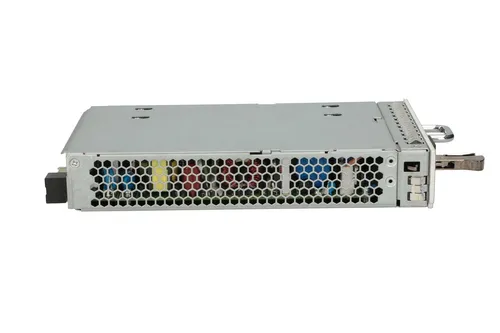

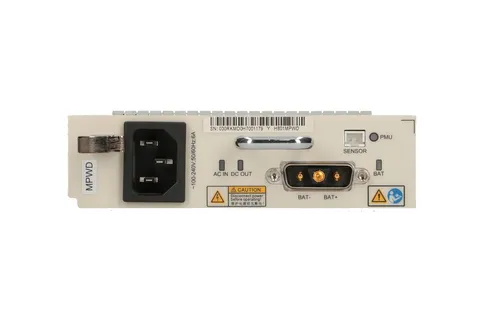

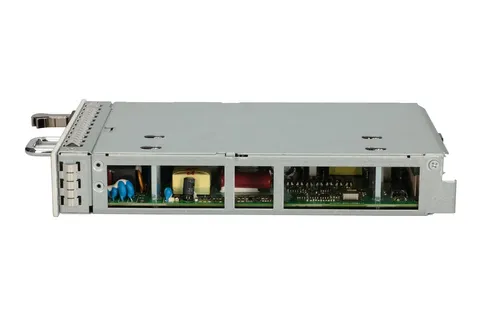

HUAWEI MPWD AC POWER BOARD

Módulo de potência MPWD para OLT MA5608T, Fonte de alimentação é AC 100-240V, conector 3v3 para conexão de segunda fonte de alimentação DC, potência de saída 400W.

O módulo de potência fornece potência ao chassi do interruptor e a todas as suas placas, que é respectivamente necessária para o funcionamento do sistema como um todo. Para o interruptor MA5608T, existem três módulos que o podem alimentar: MPWC, MPWD, MPWE. A diferença entre eles é geralmente a fonte de energia e o número de conectores para conectar as fontes correspondentes.

Funções funcionais do módulo MPWD

O H801MPWD é uma placa de alimentação CA composta por uma fonte de alimentação CA e uma unidade de monitorização. A placa fornece energia à unidade e mantém uma bateria de chumbo-ácido para alimentação de reserva. A fonte de alimentação AC fornece proteção contra sobrecorrente, proteção contra surtos, proteção contra curto-circuitos e proteção contra superaquecimento. A unidade de monitorização proporciona uma gestão abrangente da rede e da bateria, bem como determinadas funções de monitorização ambiental.

O princípio básico do H801MPWD é:

1. Moc wejściowa prądu przemiennego jest dostarczana do płyty. Po konwersji (AC / DC) zasilanie jest dostarczane do płyty montażowej systemu przy -48 V (konfigurowalne). 2. Płyta obsługuje obsługuje połączenia baterii. Jednostka monitorująca monitoruje ładowanie i rozładowywanie akumulatorów. 3. Płyta komunikuje się z systemem za pośrednictwem płyty montażowej, sprzętu płyty raportującej i etykiety elektronicznej na płycie montażowej. 4. Płyta utrzymuje komunikację z jednostką monitorującą za pomocą protokołu 485 w celu ustawienia napięcia i prądu oraz raportuje informacje o alarmie. 5. Jednostka sterująca obsługuje akumulatory kwasowo-ołowiowe. 6. Złącze optyczne realizuje funkcję wyłączania niskiego napięcia akumulatora. 7. Płyta zapewnia kontrolę alokacji mocy i funkcję ostrzegania o alarmie.
