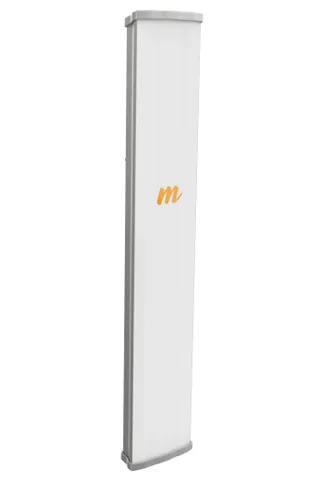

N5-45 MIMOSA, ou seja, tudo de bom em uma antena - ganho e cobertura setorial, e sem lóbulos laterais como nas antenas tipo Horn.
A antena foi desenvolvida utilizando a mais recente tecnologia e conhecimentos de radiofrequência. Sem lóbulos laterais, a N5-45 oferece alto ganho e 42º de cobertura de feixe.
Graças à metalização de elementos relevantes e placa posterior precisamente formada, a relação de radiação principal para trás da antena N5-45 atinge 43 dB.
A antena N5-45×4 combinada com o ponto de acesso 4×4 MIMOSA A5c atinge um ganho adicional de +3 dB em ambas as direções (download, upload) vindo da tecnologia Beamforming.
| Recursos / filtros | |
| Frequencia da antena | 4.9-6.4 GHz, 5 GHz, 6 GHz, |
| Ganho de energia | 21dBi - 30dBi |
| Tipo de antena | Setorial |
| Classe de aperto | IP55 |
| Compatível com a marca | Mimosa |
| Desvio elétrico | 2° |
| Inscriçao | Lado de fora |
| Isolamento de polarizaçao cruzada | >30 dB |
| Isolamento de porta a porta | >10 dB |
| Largura do feixe horizontal | 45° |
| Largura do feixe vertical | 9° |
| Polarizaçao | Inclinaçao dupla de 45° |
| Proporçao frente para trás | 43 dB |
| Temperatura de trabalho | -40°C a +55°C |
| Tipo de conector | 4x N FEMALE |
| Tipo de MIMO | 4x4 |
| Parâmetros da antena | |
| Lucro | 22 dBi (+3 dBi com tecnologia Beamforming) |
| Polaridade | Duplo, 45º de inclinação |
| Largura de feixe horizontal (4 dB) | 45º |
| Largura de feixe vertical (3 dB) | 9º |
| Largura de feixe horizontal (3 dB) | 42º |
| Inclinação do feixe elétrico | 2º |
| Razão de radiação principal para trás | 43 dB (mín.) |
| Isolamento inter polarização | >30 dB |
| Impedância | 50 Ω |
| Potência máxima de entrada | 30 dBm |
| Características físicas | |

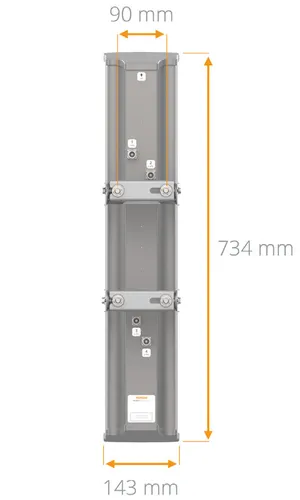

| Dimensões | Altura: 734 mm Largura: 143 mm Profundidade: 76 mm (com conectores de antena) |
| Peso | 4,08 kg |
| Conectores de antena | 4 × N fêmea |
| *Kit inclui quatro cabos LMR 240 de 1 m de comprimento com conectores N-N | |
| Moradia | Exterior em polímero resistente aos raios UV |

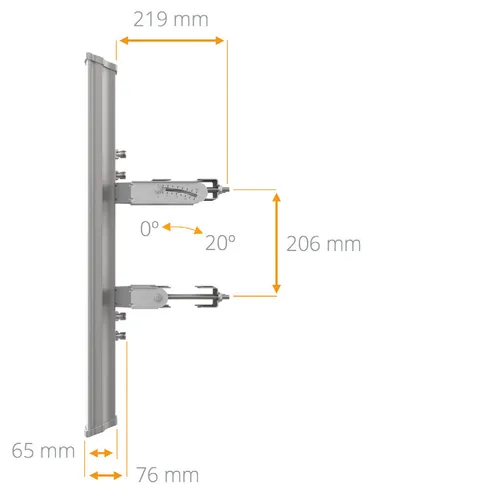

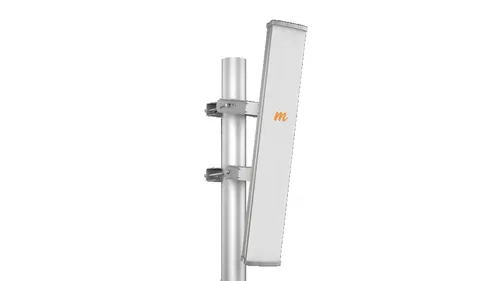

| Montagem | Montagem em poste de dois pontos com inclinação mecânica de 20º em aço galvanizado - para postes de 38mm a 90mm (1,5"-3,5") de diâmetro |
| Parâmetros ambientais | |
| Grau de proteção | IP55 |
| Faixa de temperatura de operação | De -40°C a 55°C |
| Umidade de operação | De 5% a 100% |
| Certificação | RoHS, Shock & Vibration: ETS 300-019-2-4 classe 4M5 |
