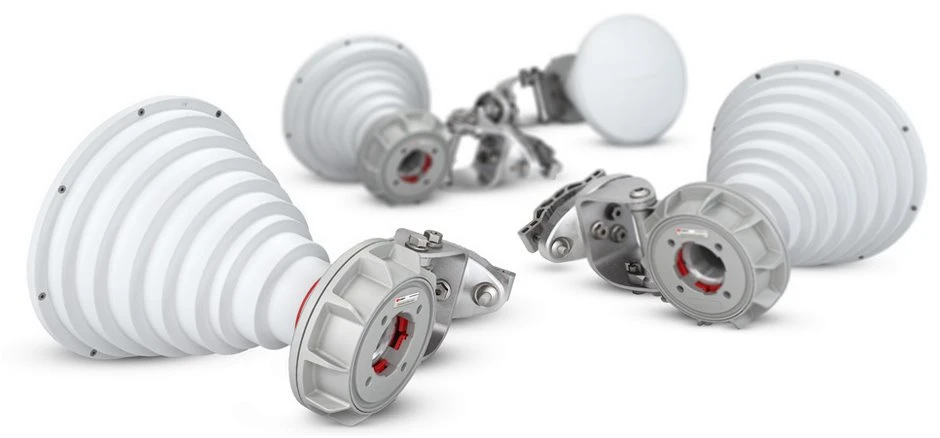

Aantena setorial de elementos de RF com uma largura de feixe horizontal e vertical de 40 graus tem um ganho que varia de 10 a 20 dBi. A antena do setor de chifres (cone) da série SH-TP oferece um desempenho excepcional, típico dos produtos de RF. Esta antena em uma caixa compacta é caracterizada pelo longo alcance e fornece cobertura de transmissão simétrica de uma área especificada.
Todas as antenas da conceituada série SH-TP apresentam o exclusivo TwistPort, um conector de guia de onda patenteado. Os conectores TwistPort são praticamente sem perdas e representam um avanço revolucionário na escalabilidade do sistema sem fio e na conveniência da implantação. As antenas SH-TP apresentam compatibilidade com qualquer dispositivo de rádio equipado com uma porta de conexão rápida TwistPort (conector).
As antenas cônicas simétricas oferecem excelente supressão de ruído e escalabilidade superior. Estes dispositivos compactos apresentam um padrão de feixe simétrico e sem feixes laterais. As antenas SH-TP são ideais para clusters de AP de alta densidade e colocação de rádio.
| Recursos / filtros | |
| Frequencia da antena | 5 GHz |
| Ganho de energia | 10dBi - 20dBi |
| Tipo de antena | Setorial |
| Classe de aperto | IP55 |
| Inscriçao | Lado de fora |
| Largura do feixe horizontal | 40° |
| Largura do feixe vertical | 40° |
| Proporçao frente para trás | 35 dB |
| Tipo de conector | TwistPort |
| Ligação à antena | TwistPort - porta de guia de onda de travamento rápido |
| Tipo de antena | Trompa (trompa, cone) |
| Materiais | Plástico ABS resistente aos UV, policarbonato, polipropileno, alumínio, aço inoxidável |
| Grau de inflamabilidade | UL 94 HB |
| Diâmetro de montagem em poste | 30-80 mm |
| Resistência à temperatura | -30°C a 55°C (-22°F a 131°F) |
| Resistência ao vento | 160 km/h |
| Inclinação mecânica | ± 25° |
| Peso | 1,8 kg (3,9 lbs) - unidade única 3,2 kg (7,0 lbs) - unidade única com embalagem 16,7 kg (36,8 lbs) - caixa contendo 5 unidades |
| Dimensões | Caixa de venda única: 412 × 277 × 234 mm (16,2 × 10,9 × 9,2 in) 5 unidades de cartão: 1190 × 300 × 440 mm (46,8 x 11,8 x 17,3 pol.) |
| Desempenho | |
| Faixa de frequência | 5180 - 6400 MHz |
| Reforço | 16,2 dBi |
| Capacidade de feixe | 93% |
| Relação da frente para trás | 35 dB |
| Ficha técnica HG3-TP-S40 - ENG | Baixar |
A largura do feixe é de 40 graus.
