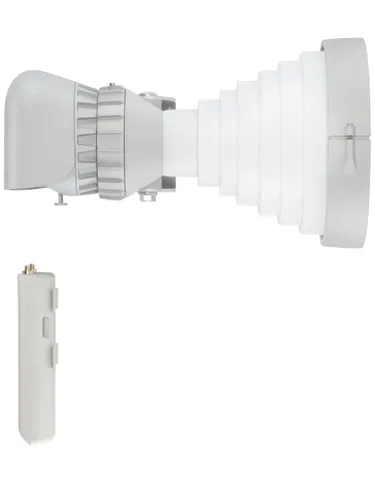

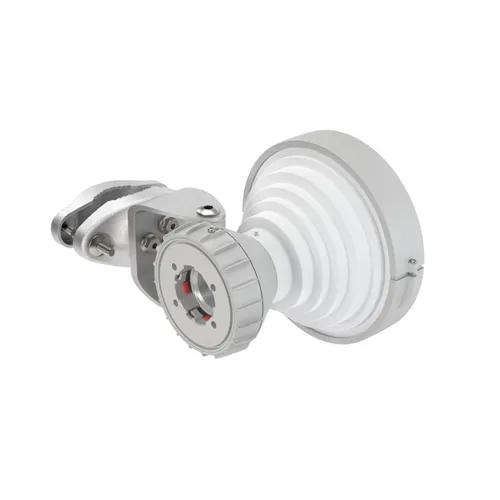

Elementos RF SH-TP-5-40 antena setorial com uma largura de feixe de 40 graus, tem um ganho que varia de 10 a 21dBi. A antena tipo corneta setorial apresentada pela série SH-TP oferece um desempenho excepcional, típico para produtos de RF. Esta antena numa caixa compacta proporciona uma cobertura de transmissão simétrica de uma área específica. A característica da Classe Setorial Portadora de Elementos de RF é o alcance extremamente longo, o que é evidente na antena SH-TP-5-40.

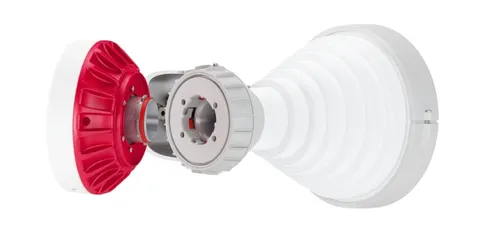

Todas as antenas da conceituada série SH-TP Carrier Class apresentam o exclusivo TwistPort, um conector de guia de onda patenteado. Os conectores TwistPort são praticamente sem perdas e representam um avanço revolucionário na escalabilidade do sistema sem fio e na conveniência da implantação. As antenas SH-TP apresentam compatibilidade com qualquer dispositivo de rádio equipado com uma porta de conexão rápida TwistPort(conector).
As antenas cônicas simétricas oferecem excelente supressão de ruído e escalabilidade superior. Estes dispositivos compactos apresentam um padrão de feixe simétrico e sem feixes laterais. As antenas SH-TP são ideais para clusters de AP de alta densidade e colocação de rádio.
| Recursos / filtros | |
| Frequencia da antena | 5 GHz |
| Ganho de energia | 10dBi - 20dBi |
| Tipo de antena | Setorial |
| Classe de aperto | IP55 |
| Inscriçao | Lado de fora |
| Largura do feixe horizontal | 40° |
| Largura do feixe vertical | 40° |
| Proporçao frente para trás | 40 dB |
| Tipo de conector | TwistPort |
| Dados técnicos | |
| Ligação à antena | conector TwistPort |
| Materiais | Plástico ABS resistente aos raios UV, Policarbonato, Polipropileno, Alumínio, Aço Inoxidável |
| Tipo de antena | Buzina, antena setorial |
| Diâmetro de montagem em poste | 15 - 86 mm |
| Resistência à temperatura | -30°C a 55°C (-22°F a 131°F) |
| Resistência ao vento | 160 km/h |
| Inclinação mecânica | ± 25° |
| Peso | 2 kg / 4,4 lbs - unidade única 2,3 kg / 5 lbs - unidade única numa embalagem 24,6 kg / 54 lbs - caixa (10 pcs.) |
| Dimensões | Caixa única de retalho: 31,5 × 20 × 21,5 cm |
| Desempenho | |
| Faixa de frequência | 5180 - 6400 MHz |
| Lucro | 16,2 dBi |
| Relação da frente para trás | 35 dB |
| Ficha técnica SH-TP 5-40 - ENG | Baixar |
Os elementos de RF SH-TP-5-40 encaixam em todos os dispositivos de RF equipados com um conector TwistPort.
