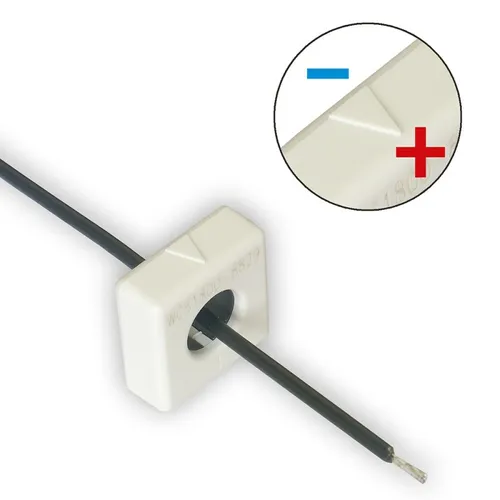

O sensor de corrente WCS1800 é projetado para medir o fluxo de corrente em um fio sem conectar o sistema de medição ao circuito que está sendo medido. A pinça de medição é colocada num único fio, não num par de fios. Na saída do sensor, é aplicada uma tensão CA proporcional à corrente medida. O dispositivo pode ser usado para medir a corrente AC através das entradas analógicas INPA1-4 no controlador LAN V3. Nota: com o sensor apresentado, o controlador LAN V3/3.5/3.6 mede apenas corrente contínua!

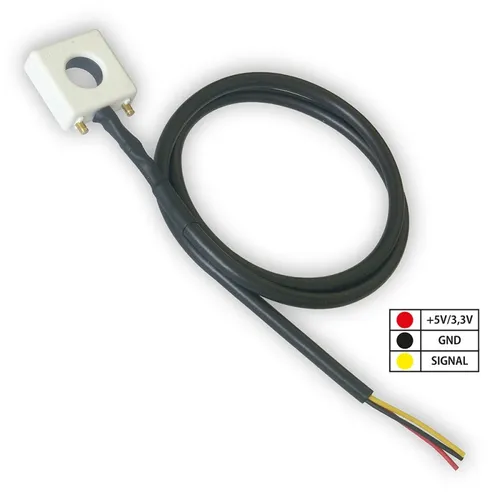

O sensor está equipado com três saídas: Vcc - potência, GND - terra e Vo - tensão de saída, que pode ser conectada à entrada INP1 no controlador LAN. A gama de tensão de alimentação é de 4,5 V a 5,5 V, mas o sensor pode ser alimentado pelo controlador LAN com uma tensão de 3,6 V, tendo em conta as características menos lineares e as tensões de saída mais baixas.
Especificações técnicas | |
Faixa de medição de corrente | 0 - 35 A DC |
Resistência de terminação embutida | 62 ohms |
Diâmetro máximo do cabo de medição | fi 9 mm |
Tensão variável de saída | 0 - 1 V AC |
Comprimento do cabo | 1 m |
Se o sensor for colocado no cabo de corrente e de neutro ao mesmo tempo, então ele não irá indicar nada.
