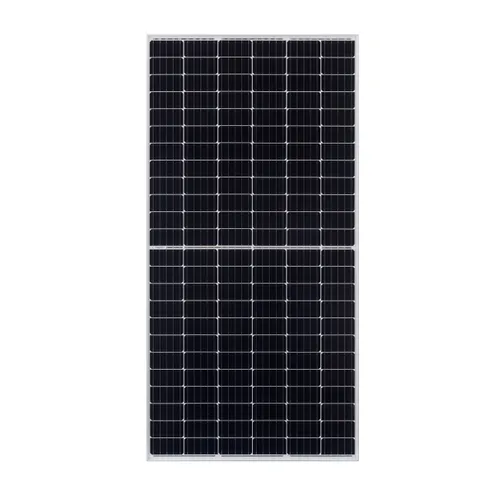

Sharp NU-BA385 | Painel fotovoltaico | Potencia 385W, monocristalino



As principais vantagens dos módulos Half Cut para os utilizadores são o aumento da eficiência e do rendimento total em cerca de 2-3%. O módulo apresentado é composto por duas partes, superior e inferior, nas quais são colocadas as células divididas. Graças a este tratamento, a potência da electricidade produzida pela célula é reduzida para metade e as perdas de resistência ao nível da célula e do módulo são reduzidas em 75%. A redução da corrente em 50% através da redução da temperatura nas células reduz significativamente o risco de pontos quentes.
Recursos / filtros | |
Potencia (W) | 385 |
Dados elétricos (STC) [1]. | |
Potência máxima Pmax | 385 W |
Tensão de circuito aberto Voc | 48.15 V |
Tensão no ponto de potência máxima Vmpp | 40.15 V |
Corrente de circuito fechado Isc | 10.20 A |
Corrente no ponto de potência máxima Impp | 9.60 A |
Eficiência do módulo ηm | 19.3% |
Dados elétricos (NMOT) [2]. | |
Potência máxima Pmax | 288.10 W |
Tensão de circuito aberto Voc | 44.30 V |
Corrente de circuito fechado Isc | 8.36 A |
Tensão no ponto de potência máxima Vmpp | 36.80 V |
Corrente no ponto de potência máxima Impp | 7.83 A |
Dados mecânicos | |
Comprimento | 2010 mm |
Largura | 992 mm |
Profundidade | 40 mm |
Missa | 23 kg |
Coeficientes de temperatura | |
Pmax | -0.390%/°C |
Uoc | -0.290%/°C |
Isc | 0.050%/°C |
Valores-limite | |
Tensão máxima do sistema | 1500 V DC |
Proteção contra sobretensão | 20 A |
Faixa de temperatura | De -40°C a 85°C |
Carga mecânica máxima (neve/vento) | 2400 Pa |
Informações gerais | |
Células | Meio-corte Célula mono, 157 mm × 78,5 mm 2 cordas - 72 células ligadas em série |
Pára-brisas | Anti-reflexo de vidro temperado com alta transmissão e baixo teor de ferro (ferro baixo), 3,2 mm |
Moldura | Liga de alumínio anodizado, prata |
Painel traseiro | Branco |
Caixa de junção | Classe de protecção IP68, 3 díodos bypass |
Cabo | 4,0 mm², comprimento 1.200 mm [ou sob consulta (+) 270 mm, (-) 100 mm]. |
Conector | Twinsel PV-SY02, IP68 |
[1] STC = condições de teste padrão: iluminação 1.000 W/m², AM 1,5, temperatura da célula 25°C. As características eléctricas nominais estão dentro de ±4% dos valores indicados de Isc, ±3% de Voc, 0 a +5% de Pmax (tolerância de medição de potência ±3%) e ±5% dos valores de Impp e Vmpp.
[2] NMOT = Temperatura de funcionamento do módulo: 45°C, com 800 W/m² de iluminação, 20°C de temperatura do ar, 1 m/s de velocidade do vento.
