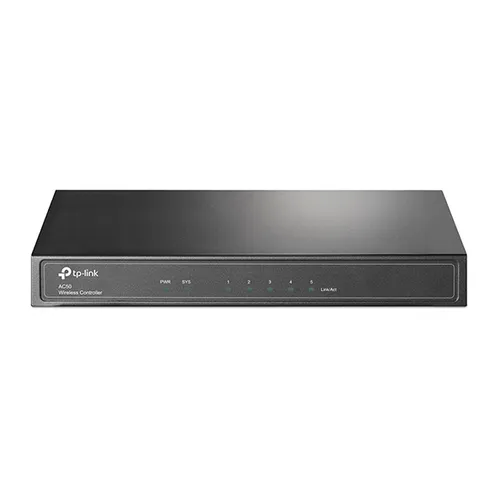

TP-Link AC50, controlador sem fio CAP

![TP-Link AC50, controlador sem fio CAP Ilość portów LAN5x [10/100M (RJ45)]](https://www.batna24.com/img2/200/322694_1.webp?20989284131)


Ocontrolador sem fio TP-Link AC50 é a escolha ideal para empresas que buscam maior flexibilidade e segurança em sua rede sem fio. Com os controladores Auranet, você pode controlar até várias centenas de pontos de acesso simultaneamente. A detecção automática de dispositivos conectados facilita a adição de novos Pontos de Acesso, que são então geridos de forma centralizada. Com o AC50 é possível agrupar e centralizar até 50 Pontos de Acesso Wi-Fi da série CAP.
O TP-LINK AC50A permite a gestão de grupos de até 50 pontos de acesso. O dispositivo foi equipado com um poderoso processador dual-core de 1 GHz e outros componentes sofisticados. Os controladores sem fio TP-LINK podem ser combinados em uma configuração de link duplo, garantindo a estabilidade de toda a rede, mesmo que um dos controladores falhe. O TP-LINK AC50A pode ser montado em uma parede ou teto. Você certamente apreciará a fonte de alimentação via cabo Ethernet - PoE.
Autenticar clientes wireless através de uma página de boas-vindas é uma forma excelente e extremamente conveniente. Este método requer que o usuário execute as ações apropriadas para acessar a rede. Essas ações são então verificadas pelo servidor ou banco de dados apropriado, preparado pelo administrador da rede. Crie a sua própria página do portal e introduza as definições de segurança WLAN de acordo com as suas necessidades.
Recursos / filtros | |
Número de portas LAN | 5x [10/100M (RJ45)] |
Padrao LAN | Fast Ethernet 10/100Mb/s |
Altura | 26 |
Altura da embalagem | 68 |
Cabos | AC |
Capacidade de memória interna | 128 |
Certificaç?o | CE, FCC, RoHS |
Codificaç?o / segurança | 802.1x RADIUS,SSID,WPA,WPA2 |
Comprimento da embalagem | 285 |
Cor do produto | Black |
Frequ?ncia | 50/60 |
Frequ?ncia do processador | 650 |
Gest?o web-based | Yes |
Gestao | Sim, Por meio de um navegador da web, Através da nuvem - gerenciamento de nuvem, CLI - Command Line Interface, |
Humidade de n?o funcionamento | 5 - 90 |
Humidade relativa de funcionamento (H-H) | 10 - 90 |
Indicadores LED | Yes |
Largura | 209 |
Limite de temperaturas (armazenamento) | -40 - 70 |
Manual de instalaç?o rápida | Yes |
Método de autenticaç?o | MAC |
Modem embutido | Falta |
Número de processadores | 1 |
Peso da embalagem | 1.03 |
Potencia (W) | Sem PoE |
Profundidade | 126 |
Profundidade da embalagem | 223 |
Quantidade de portas Ethernet LAN (RJ-45) | 5 |
Servidor DHCP | Yes |
Sistemas operativos compatíveis | Windows 10, Windows 8, Windows 7, Windows Vista, Windows XP, MAC OS, NetWare, UNIX, Linux |
Suporte VLAN | Yes |
Syslog | Yes |
Tamanho da memória flash | 16 |
Taxa de transfer?ncia de dados Ethernet LAN | 10,100 |
Temperatura de funcionamento (T-T) | 0 - 40 |
Tipo de construcao | Área de Trabalho |
Tipo de embalagem | Box |
Tipo de memória interna | DDR2 |
Voltagem da entrada | 100 - 240 |
Características do Hardware | |
Tipo de habitação | Desktop |
Portos | Porta Ethernet 10/100Mbps *5 |
Fonte de alimentação | Máximo: 2,5W |
Consumo de energia | 100~240V AC,50/60Hz |
Dimensões (A x L x P) | 209*126*26mm(8,2*5,0*1,0cala) |
Características | |
Número de APs suportados | Até 50 pontos de acesso |
Funções de transmissão sem fio | Gestão L3 Multi-SSID Balanceamento de carga de largura de banda Controle de largura de banda Limitação da taxa WMM Protocolo de comunicação |
Segurança de transmissão sem fio | Mapeamento SSID para VLAN Isolamento AP isolamento SSID Criptografia |
gestão de AP | Detecção automática de PA Configuração AP uniforme AP agenda de reset Atualização de Software AP de Grupo Gestão AP do Grupo Desativar LEDs AP Gestão com base no navegador servidor DHCP |
Autenticação | Autenticação da página de boas-vindas autenticação de endereço MAC |
Estado | Status AP Estado do cliente Estado do usuário autenticado |
Administração | Salvar/ler configuração Ferramentas Ping e Tracert Registro do sistema |
Outros | |
Certificados | CE, FCC, RoHS |
Conteúdo do pacote | AC50 Cabo de alimentação Guia de Instalação Rápida |
Requisitos de sistema | Microsoft® Windows®10, 8, 7,Vista™, XP ou MAC® OS, NetWare®, UNIX® ou Linux |
Ambiente de trabalho | Temperatura de funcionamento permitida: 0℃~40℃ (32℉~104℉); Temperatura de armazenamento permitida: -40℃~70℃ (-40℉~158℉) Humidade do ar permitida: 10%~90% sem condensação; Temperatura de armazenamento permitida: 5%~90% não-condensante |
Manual do Utilizador | Baixar |
Um controlador TP-LINK AC com uma versão mais antiga da base de dados AP pode não ser capaz de gerir os últimos modelos CAP com a última versão de software ou hardware. Quando a mensagem "Um PA não reconhecido tiver sido detectado. Por favor actualize a base de dados AP "no site do controlador AC, isso significa que precisa de fazer o download da última versão da base de dados AP a partir do site oficial TP-LINK e actualizá-la. Ir para Centro de Downloads para fazer o download da base de dados.
Vá para a página "AP Database" e carregue a última base de dados TP-LINK AC Controller AP, que pode ser baixada do site oficial TP-Link.
Nota: Não desligue o controlador AC nem o cabo Ethernet durante a actualização.
Guia de configuração
Aqui usamos uma topologia de rede típica para explicar como configurar uma rede sem fio simples usando produtos seriais TP-LINK AC / CAP.
Como mostrado na figura acima, o CAP300 é ligado e alimentado pelo interruptor PoE, o controlador AC também é ligado ao interruptor PoE. Todos os dispositivos estão na mesma sub-rede, portanto o CAP pode ser controlado e gerenciado localmente pelo controlador CA. O servidor DHCP no roteador irá atribuir endereços IP a todos os clientes conectados à rede sem fio do CAP e à rede com fio do switch, enquanto o servidor DHCP no controlador AC irá atribuir endereços IP somente ao CAP.
Procedimento de configuração
Passo 1 Configurar rede com fio
Configure a rede com fio de acordo com sua topologia de rede; você pode precisar alterar o endereço IP padrão de gerenciamento do switch PoE para garantir que não haja conflitos de endereço IP. Certifique-se de que consegue ligar-se à Internet quando liga directamente o seu computador ao switch PoE.
Passo 2 localizar e controlar a PAC
2.1 Mude o CAP300 para o modo FIT (modo padrão) e depois conecte-o ao interruptor PoE. Aguarde que o LED acenda o verde continuamente, indicando que o CAP está a arrancar e a inicializar-se com sucesso.
2.2 Entrar no site do Controlador AC
Conecte seu PC diretamente ao controlador AC, se você conectar a rede de acordo com a topologia da rede, o servidor DHCP no roteador irá automaticamente atribuir um endereço IP ao seu PC, mas se não o fizer, projete um endereço IP estático na faixa de 192.168.0.x para seu PC manualmente, como mostrado abaixo
Em seguida, abra um navegador web como o Chrome ou Firefox, digite http://192.168.0.253 na barra de endereço e pressione Enter. O sistema solicitará que você configure um nome de usuário e senha na primeira vez que entrar no site de gerenciamento, como mostrado abaixo.
Em seguida, você precisa entrar no site usando o nome de usuário e a senha que você acabou de definir.
2.3 Com as configurações por defeito, o controlador AC encontrará automaticamente o CAP como mostra a imagem seguinte:
Passo 3 Configurar a rede sem fio
3.1 Criar um SSID sem fio
Vá para Wireless - Wireless Service e clique no botão Adicionar para criar um SSID, como mostrado abaixo:
SSID é o nome da rede sem fio que você encontrará nos dispositivos do cliente. Se você habilitar o isolamento do ponto de acesso , os clientes conectados ao mesmo SSID do mesmo ponto de acesso não serão capazes de se comunicar uns com os outros. Existem três tipos de métodos de segurança, recomendamos que você use WPA-PSK / WPA2-PSK , que é seguro e fácil de usar. Defina a senha PSK como quiser e lembre-se dela, aqui usamos 12345678, por exemplo.
3.2 Ligar o SSID ao CAP
Depois de adicionar o SSID, clique no botão Bind Radio para ligar o SSID ao CAP e aplicá-lo.
Quando você clicar no botão Rádio Encadernação, ele saltará para a página da lista CAP, aqui selecione as Caps que você deseja encadernar e depois clique no botão Encadernação.
Nota: nesta página você também pode associar o SSID com uma VLAN específica, mas neste exemplo não criamos nenhuma VLAN no switch, podemos simplesmente deixar esta opção em branco.
Agora que todas as configurações estão feitas, você pode usar seu telefone ou laptop para procurar o SSID e conectar-se a ele usando a senha PSK que você definiu e, em seguida, desfrutar da rede.
Por padrão, o TP-LINK CAP não pode recuperar um endereço IP de qualquer outro servidor DHCP, exceto o do controlador AC. Se quiser usar um servidor DHCP adicional para atribuir um endereço IP para o TP-LINK CAP, certifique-se de que o servidor DHCP suporta a Opção 60 e a Opção 138 e defina o valor da Opção 60 para TP-LINK e o valor da Opção 138 para 192.168.0.253 (o endereço IP do controlador AC).
