OTP-Link MC112CS é um conversor de mídia projetado para converter bidirecionalmente sinais de fibra óptica 100BASE-FX em sinais 100Base-TX transportados por cabos de cobre. Ao utilizar a tecnologia WDM, o conversor de mídia MC112CS utiliza apenas um cabo de fibra para transmitir e receber dados, reduzindo o custo de cabeamento pela metade. Concebido de acordo com as normas IEEE 802.3u 10/100Base-TX e 100Base-FX. O MC112CS foi projetado para uso com cabo de fibra óptica monomodo usando um conector SC-Type.
Com o MC112CSZ, e em conformidade com a especificação de transmissão óptica a longo prazo LX, a velocidade de transmissão de dados por cabo é maximizada. O conversor de mídia envia sinais a 1550 nm e recebe sinais a 1310 nm. Por outro lado, o dispositivo ao qual o conversor está conectado tem que enviar sinais de 1310 nm e receber os de 1550 nm de comprimento de onda. Um exemplo de dispositivo TP-LINK que coopera com o MC112CS é o MC111CS.

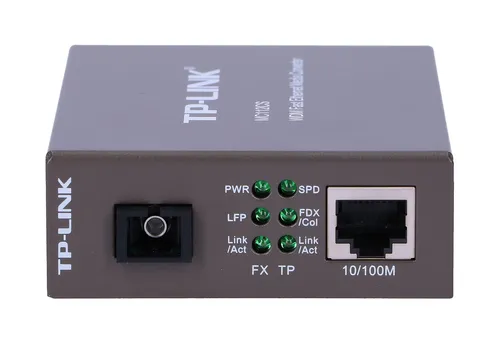

O conversor pode funcionar como um dispositivo independente ou pode ser montado em um rack TP-LINK 19', e graças aos indicadores LED no painel frontal, o estado do dispositivo será sempre visível.
Recursos / filtros | |
Distância de transmissao | 4-20km |
Tipo de conector de fibra óptica | SC |
Velocidade de transmissao de dados | Fast Ethernet |
Altura | 27 |
Altura da embalagem | 65 |
Auto MDI/MDI-X | Yes |
Certificaç?o | FCC, CE |
Certificados de sustentabilidade | RoHS |
Comprimento da embalagem | 204 |
Comprimento de onda | 1550 |
Conector de fibra óptica | SC |
Consumo de energia (máx) | 2.41 |
Cor do produto | Black |
Distância máxima de transfer?ncia | 20000 |
Humidade de n?o funcionamento | 5 - 90 |
Humidade relativa de funcionamento (H-H) | 10 - 90 |
Indicadores LED | Power, Speed |
Interno | No |
Largura | 94.5 |
Limite de temperaturas (armazenamento) | -40 - 70 |
Normas de Comunicaç?es | IEEE 802.3,IEEE 802.3u,IEEE 802.3x |
Peso da embalagem | 360 |
Profundidade | 73 |
Profundidade da embalagem | 165 |
Quantidade de portas de fibra | 1 |
Quantidade de portas Ethernet LAN (RJ-45) | 1 |
Taxa de transfer?ncia de dados Ethernet LAN | 1000 |
Taxa máxima de transfer?ncia de dados | 1000 |
Tecnologia de conetividade | Wired |
Temperatura de funcionamento (T-T) | 0 - 40 |
Tipo de interface ethernet | Gigabit Ethernet |
Conversor e módulo de mídia | |
Normas e protocolos | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
Funções básicas | tecnologia WDM Operação full duplex e half duplex na porta FX Controlo total do fluxo de dados duplex (norma IEEE 802.3x) Controle de fluxo half-duplex (Backpressure) Link Fault Passthrough e Far End Fault para minimizar a perda de sinal devido a ligações defeituosas Amplia o alcance da transmissão por fibra óptica até 20 km |
Portos | 1 porta SC/UPC 100M 1 porta RJ45 100M (Auto MDI/MDIX) |
Comprimento de onda | 1310 nm Tx/ 1550 nm Rx |
WDM TX | 1310 nm |
WDM RX | 1550 nm |
10BASE-T cabo de rede | UTP Cat. 3, 4 ou 5 cabos (até 100 m) STP EIA/TIA-568 100Ω cabo (até 100 m) |
100BASE-T cabo de rede | Cabo UTP categoria 5 ou 5e (até 100 m) STP EIA/TIA-568 100Ω cabo (até 100 m) |
100BASE-FX Cabo de Rede | Fibra óptica monomodo |
indicadores LED | PWR, FDX/Col, Link/Act, SPD |
Fonte de alimentação | Fonte de alimentação externa |
Dimensões (HxWxD) | 94,5 x 73,0 x 27,0 mm (3,7 x 2,9 x 1,1 pol.) |
Consumo máximo de energia | 2,41 W |
Certificados | FCC, CE, RoHS |
Ambiente de trabalho | Temperatura de funcionamento permitida: 0℃~40℃ (32℉~104℉) Temperatura de armazenamento permitida: -40℃~70℃ (-40℉~158℉) Humidade do ar permitida: 10%~90%, não-condensante Umidade de armazenamento permitida: 5%~90%, não-condensante |
