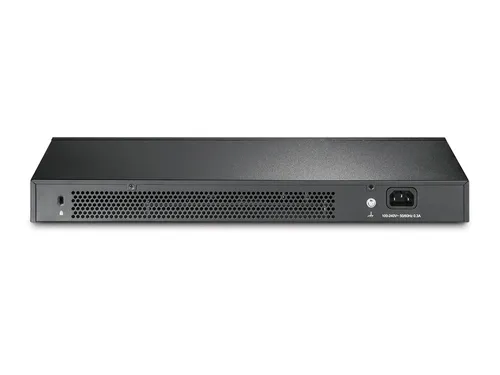

TP-LINK TL-T1500G-28TC (TL-SL2428) é um switch de rede inteligente gigabit equipado com 24 portas Fast Ethernet 10/100 Mbps RJ45, 4 portas Gigabit Ethernet 10/100/1000 Mbps RJ45 e 2 slots combinados SFP. O equipamento possui amplos recursos de segurança de tráfego de rede, incluindo suporte a VLAN 802.1Q e, adicionalmente, Port Security e Storm Control, que permitem efetivamente proteger nossa rede local. O gerenciamento é feito através de um navegador web ou linha de comando, e o suporte a SNMP e RMON permite o gerenciamento conveniente do switch. Além disso, o switch tem a capacidade de otimizar a transmissão de vídeo e voz através de QoS (L2/L3/L4) e IGMP Snooping. O TL-SL2428 é uma solução rentável para médias e pequenas empresas.
Para uma melhor transmissão de áudio, dados e vídeo pela rede, o dispositivo usa um avançado recurso de QoS. Os administradores de rede podem priorizar o tráfego de rede, como endereços IP individuais, endereços MAC, portas TCP ou UDP, etc., para garantir que o streaming de áudio e vídeo seja suave, claro e livre de atrasos. Isto garante transmissões de áudio e vídeo suaves, claras e sem atrasos. Combinado com o suporte para VLANs dedicadas, isto torna as transmissões de voz mais suaves e mais eficientes.
Para melhorar a sua experiência de aplicação, o TL-SL2428 switches vem com uma série de recursos de gerenciamento de tráfego Layer 2, incluindo suporte a VLAN 802.1Q, isolamento de porta, espelhamento de porta, STP/RSTP/MSTP, agregação de porta e controle de fluxo 802.3x. Além disso, está equipado com inúmeros recursos de manutenção, como detecção de conexão de loop back, diagnóstico de cabos e bisbilhotice de IGMP. A bisbilhotice IGMP permite que você encaminhe inteligentemente fluxos multicast apenas para assinantes especificados, enquanto as funções de estrangulamento IGMP e filtragem IGMP restringem efetivamente o acesso a transmissões multicast para usuários não autorizados.
O TL-SL2428 é fácil de usar e gerir. O hardware oferece muitas opções de gerenciamento intuitivo em um ambiente amigável, como GUI(Graphical User Interface) , e CLI(Command Line Interface).
Recursos / filtros | |
Número de portas LAN | 24x [10/100M (RJ45)] , 4x [10/100/1000M (RJ45)] , 2x [1G (SFP)] , |
Padrao LAN | Fast Ethernet 10/100Mb/s |
Camada de mudança | 2 |
Gestao | CLI - Command Line Interface, Por meio de um navegador da web, |
Tipo de construcao | Rack (1U) |
Características do Hardware | |
Normas e protocolos | IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3ad, IEEE 802.3x, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1p |
Portos | 24 portas RJ45 10/100 Mbps (Auto-negociação/Auto MDI/MDIX) 4 portas RJ45 10/100/1000 Mbps (Autonegociação/Auto MDI/MDIX) 2 SFP gigabit slots combinados |
Cablagem de rede | 10BASE-T: UTP cat 3, 4 ou 5 cabos (até 100m) 100BASE-TX/1000Base-T: UTP cat 5, 5e, ou cabo superior (até 100m) 100BASE-FX:MMF,SMF 1000BASE-X: MMF,SMF |
Fanless | Sim |
Fonte de alimentação | 100~240VAC, 50/60Hz |
Consumo de energia | Máximo: 12,48W (220V/50Hz) |
Dimensões (A x L x P) | 440*180*44 mm (17,3*7,1*1,7 polegadas) |
Montagem | Para montagem em gabinete |
Desempenho | |
Capacidade | 12.8Gb/s |
Taxa de envio de pacotes | 9,5Mp/s |
Tabela de endereços MAC | 8k |
Funções do software | |
Função Qualidade de Serviço | Suporta a priorização 802.1p CoS/DSCP Apoio a 4 filas de priorização Agendador de filas: SP, WRR, SP+WRR Limitação da taxa com base no fluxo de porta/dados Voz VLAN |
Características do Switch Layer 2 | IGMP Snooping V1/V2/V3 apoio do ALCP STP/RSTP/MSTP Filtragem/protecção BPDU TC/Root protection Detecção de ligação em loopback 802,3x controle de fluxo |
VLANs | Suporte simultâneo de até 512 VLANs com 4096 VIDs |
Listas de controle de acesso | L2~L4 filtragem de pacotes baseada em endereços MAC de origem e destino, endereços IP e portas TCP/UDP |
Segurança de transmissão | SSH v1/v2 SSL v2/v3/TLSv1 Segurança Portuária Broadcast/Multicast/Controle de Tempestades deunastas desconhecidas |
Administração | Navegador web e gestão de linha de comando SNMP v1/v2c/v3, compatível com TP-LINK MIBs públicas e MIBs privadas RMON (grupos 1, 2, 3, 9) monitorização da CPU Espelhamento de portas Configurações de tempo: SNTP Actualização do Firmware: via Internet browser e TFTP Diagnóstico: Teste VCT Registos do sistema, bibliotecas MIB públicas |
Outros | |
Certificados | CE, FCC, RoHS |
Conteúdo do pacote | TL-SL2428 Cabo de alimentação Manual de instalação CD-ROM Kit de ferragens de montagem Pés de borracha |
Requisitos de sistema | Microsoft® Windows® NT, 2000, XP, Vista™, Windows 7, Windows 8, MAC® OS, NetWare®, UNIX® ou Linux. |
Ambiente de trabalho | Temperatura de funcionamento permitida: 0℃~40℃ (32℉~104℉); Temperatura de armazenamento permitida: -40℃~70℃ (-40℉~158℉) Humidade do ar permitida: 10%~90%, não-condensante Umidade de armazenamento permitida: 5%~90%, não-condensante |
Introdução
O tráfego de voz é normalmente mais sensível ao tempo e pode ser mais afetado pela perda de pacotes do que o tráfego de dados. Você pode configurar uma VLAN de voz para otimizar a transmissão do tráfego de voz. A VLAN de voz pode alterar a prioridade dos pacotes de voz 802.1p e encaminhar os pacotes na VLAN desejada.
Requisitos de rede
Como mostrado na figura seguinte, dois telefones IP estão ligados à porta 1/0/1 e à porta 1/0/2 do switch. Um PC é conectado à porta 1/0/3 do switch. O switch é conectado à Internet através de um roteador pela porta 1/0/4. Os telefones IP transmitem tráfego de voz enquanto o PC transmite tráfego de dados. O tráfego de voz requer uma prioridade maior do que o tráfego de dados.
Diagrama de configuração
Para implementar este requisito, você pode configurar como segue:
1) Criar VLAN 2 e adicionar porta 1/0/1, porta 1/0/2, e porta 1/0/4 à VLAN.
2) Configure a VLAN 2 como uma VLAN de voz e defina a prioridade do tráfego de voz para 7.
3) Habilite a VLAN de voz nas portas 1/0/1 e 1/0/2.
Passos de Configuração
Mostrado para o T2600G-28TS, as seções seguintes descrevem o procedimento de configuração.
Passo 1
Seleccione o menu FUNÇÕES L2> VLAN> 802.1Q VLAN> Configuração VLAN e clique em Adicionar para carregar a página seguinte. Crie a VLAN 2 para tráfego de voz. Especifique o nome da VLAN como Voice_VLAN . Não há necessidade de adicionar portas que estejam conectadas a telefones IP. Basta adicionar a porta uplink 1/0/4 à VLAN 2, por exemplo, definimo-la aqui como porta sem marcação. Clique em Criar .
Passo 2
Selecione QoS> Voice VLAN> menu Config Global para carregar a página seguinte. Habilite a VLAN de voz globalmente. Especificar o ID da VLAN para 2 e definir a prioridade para 7 . Clique em Aplicar .
Passo 3
Selecione o menu QoS> Voice VLAN> Port Config para carregar a página seguinte. Ative a VLAN de voz na porta 1/0/1 e 1/0/2. Clique em Apply .
Passo 4
Selecione o menu QoS> Voice VLAN> OUI Config para carregar a próxima página. Verifique a tabela dos OUI. Certifique-se de que o endereço OUI do dispositivo de voz está nesta tabela. Se o endereço MAC de origem do pacote corresponder ao endereço OUI na lista OUI, o switch identifica o pacote como um pacote de voz e o processa com base na configuração da VLAN de voz.
