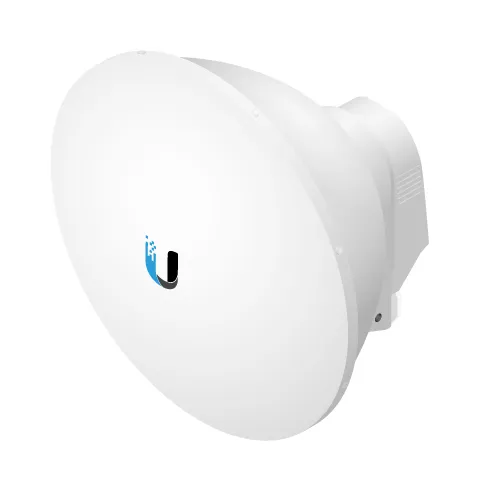

Ubiquiti AF-5G23-S45 | Antena direcional | airFiber Dish, 5GHz, 23dBi

PT
Os dispositivos AirFiber X em conjunto com a antena AirFiber X podem ser utilizados como ponte ponto final, ponto a ponto (PtP) ou backhaul point de alta qualidade. O AirFiber X suporta ± 45° de polarização diagonal, o que aumenta a imunidade a interferências. A instalação é muito simples e não requer ferramentas adicionais, e o design compacto permite uma variedade de opções de aplicação.
As antenas da série airFiber X são projetadas para trabalhar de forma perfeita e eficiente com os dispositivos de rádio airFiber X.
O design inovador melhora o isolamento do sinal, reduzindo significativamente a interferência e proporcionando um excelente ganho para redes multiponto de alta largura de banda. O dispositivo opera na banda de frequência de 5 GHz com um ganho de 23 dBi. As características de radiação garantem a maior relação sinal/ruído (SNR) possível e uma elevada resistência à interferência de outros dispositivos. O modelo airFiber Dish Slant 45 AF-5G23-S45 assegura um alto desempenho e conexões confiáveis.
Recursos / filtros | |
Frequencia da antena | 5 GHz |
Ganho de energia | 21dBi - 30dBi |
Tipo de antena | Direcional |
Altura | 378 |
Banda de frequ?ncia | 5 |
Compatível com a marca | Ubiquiti |
Cor do produto | White |
Código de Sistema Harmonizado (HS) | 85177100 |
Inscriçao | Lado de fora |
Isolamento de polarizaçao cruzada | >35 dB |
Largura | 378 |
Largura do feixe horizontal | 10° |
Largura do feixe vertical | 10° |
Nível de sinal de antena (máx.) | 23 |
Polarizaçao | Linear duplo |
Produtos compatíveis | AF-5X |
Proporçao frente para trás | 30 dB |
Quantidade por conjunto | 1 |
VSWR | 1.5:1 |
Parâmetros técnicos básicos | |
Dimensões (mm) | 378 × 378 × 290 |
Peso | 3,4 kg |
Faixa de frequência | 5,1 GHz - 5,9 GHz |
Lucro | 23 dBi |
Ângulo de irradiação a +45° | 10° (3 dB) |
Ângulo de irradiação a -45° | 10° (3 dB) |
Radiação traseira | 30 dB |
VSWR máximo | 1.5:1 |
Carga eólica | 190 N @ 200 km/h |
Resistência ao vento | 200 km/h |
Polaridade | Horizontal e vertical (duplo) |
Isolamento inter polarização | Mín. 35 dB |
ETSI | EN 302 326 DN2 |
Equipamento de montagem | Montagem universal em poste, suportes de montagem para rádio airFiber X e cabo coaxial à prova de água para a ligação do rádio |
1. Wyreguluj azymut:
a. Poluzuj dwie nakrętki kołnierzowe na śrubie.
b. Obróć antenę tak, aby wskazywała drugi koniec połączenia.
c. Dokręć dwie nakrętki kołnierzowe.
2. Kąt nachylenia można regulować w zakresie ±15°.
Aby wyregulować kąt nachylenia:
a. Poluzuj cztery śruby sześciokątne po obu stronach anteny.
b. Obróć antenę na żądaną wysokość.
c. Dokręć cztery śruby sześciokątne.
3. Gdy połączenie zostanie zoptymalizowane, należy zablokować jego pozycję:
a. Dokręć wszystkie śruby i nakrętki do około 25 N-m.
b. Dokręć dwie nakrętki sześciokątne do śruby U-Bolt, aby zapobiec odkręceniu nakrętek kołnierzowych.
A frequência de funcionamento da antena é de 5 GHz.
O ganho da antena é de 23 dBi.
