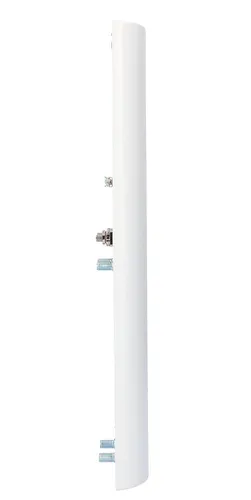

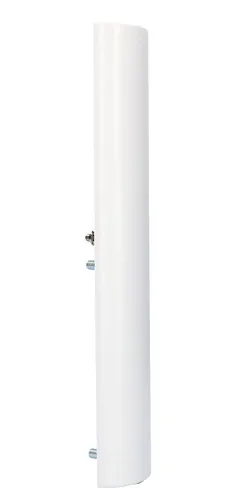

A antena setorial airMAX da Ubiquiti é um dispositivo de alto desempenho, perfeito para projetar uma arquitetura de rede complexa. A aplicação de tecnologias modernas na antena setorial airMAX 5G16-120 permite alcançar a forma ideal do feixe, a máxima eficiência e altos ganhos de energia.
Ubiquiti airMAX 5G16-120 antena setorial com polarização dupla 2x2 MIMO, é um dispositivo funcional que utiliza soluções tecnológicas inovadoras. O AirMAX 5G16-120 garante uma integração perfeita com dispositivos de rádio RocketM vendidos separadamente, criando uma potente estação base.
A marca Ubiquiti é uma garantia de alta qualidade dos seus produtos. A caixa durável e os conectores à prova d'água garantem uma longa vida útil. As antenas sectoriais da linha airMAX 5G16-120, graças aos elevados parâmetros técnicos, permitem uma grande flexibilidade e conforto durante a concepção da rede. Encorajamos a leitura da especificação detalhada das antenas do sector airMAX 5G16-120 da Ubiquiti.
| Recursos / filtros | |
| Frequencia da antena | 5 GHz |
| Ganho de energia | 10dBi - 20dBi |
| Altura | 41 |
| Banda de frequ?ncia | 5 |
| Certificaç?o | EN 302 326 DN2 |
| Compatível com a marca | Ubiquiti |
| Cor do produto | White |
| Código de Sistema Harmonizado (HS) | 85177100 |
| Desvio elétrico | 4° |
| Feixe horizontal | 137 |
| Feixe vertical | 118 |
| Inscriçao | Lado de fora |
| Isolamento de polarizaçao cruzada | >22 dB |
| Largura | 367 |
| Largura do feixe horizontal | 137° |
| Largura do feixe horizontal (5 GHz) | 8 |
| Largura do feixe vertical | 118° |
| Largura do feixe vertical (5 GHz) | 4 |
| Montagem | Wall |
| Nível de sinal de antena (máx.) | 16 |
| Peso | 1.1 |
| Polarizaç?o | Dual polarization |
| Polarizaçao | Linear duplo |
| Profundidade | 63 |
| Quantidade por conjunto | 1 |
| Tipo de antena | Setorial, Sector antenna, |
| Tipo de conector | 2x RP-SMA |
| Voltagem de Standing Wave Ratio (VSWR) | 1.5:1 |
| VSWR | 1.5:1 |
| Parâmetros técnicos básicos | |
| Dimensões (mm) | 367 × 63 × 41 |
| Peso | 1,1 kg |
| Faixa de frequência | 5,10 - 5,85 GHz |
| Lucro | 15,0 - 16,0 dBi |
| Ângulo de radiação horizontal | 137° (6 dB) |
| Ângulo de radiação elétrica | 8° |
| Ângulo de radiação vertical | 118° (6 dB) |
| Ângulo de inclinação | 4° |
| Máx. VSWR | 1.5:1 |
| Resistência ao vento | 200 km/h |
| Carga eólica | 41,7 N @ 200 km/h (9,375 lbf @ 125 mph) |
| Polaridade | Horizontal e vertical (duplo) |
| Separação de interpolação | 22 dB Min. |
| ETSI | EN 302 326 DN2 |

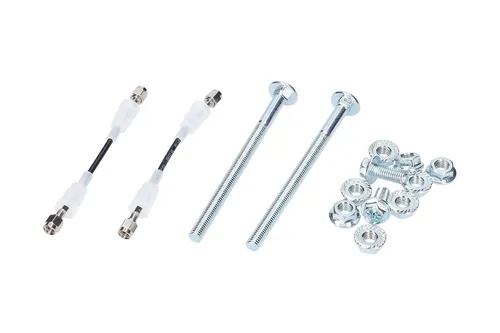

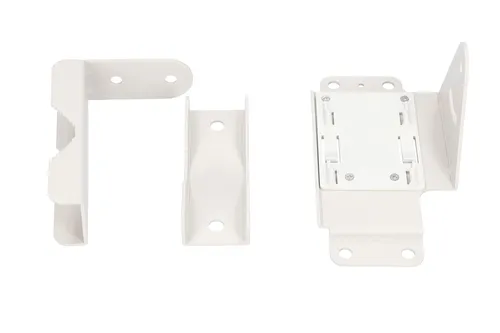

| Equipamento de montagem | Montagem em poste,Suporte de montagem RocketMount,Cabo coaxial à prova d'água incluído |
1. Przymocuj urządzenie do montażu kieszonkowego do anteny za pomocą czterech nakrętek.
2. Przymocuj wspornik słupa do montażu kieszonkowego za pomocą dwóch śrub i dwóch nakrętek.

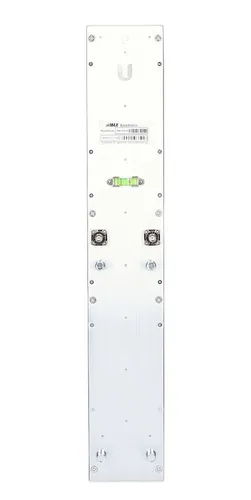

3. Przymocuj kable RF do złączy oznaczonych V i H na antenie.
4. Przymocuj kieszeń do zespołu montażu kieszonkowego.
a. Wyrównaj zatrzaski montażowe z tyłu kieszeni z czterema gniazdami montażowymi
b. Przesuń kieszeń w dół, aż zostanie zablokowana na swoim miejscu.
5. Przymocuj pozostałe końce kabli radiowych do złączy oznaczonych jako Chain 1 i Chain 0 na urządzeniu
6. Aby zamontować antenę, przymocuj zacisk masztu do uchwytu masztu za pomocą dwóch śrub dwóch ząbkowanych nakrętek.
7. Antena ma przechylenie elektryczne 4°. W celu dalszej regulacji kąta nachylenia:
a. Poluzuj dwie śruby na wsporniku słupa.
b. Przesuń antenę na odpowiedni kąt.
c. Dokręcić wszystkie śruby i nakrętki do około 25 N-m (18 lb-ft) lub mniej, aby uniknąć odkształcenia słupa.
A frequência de operação é de 5 GHz.
O dispositivo tem dupla polarização linear.
