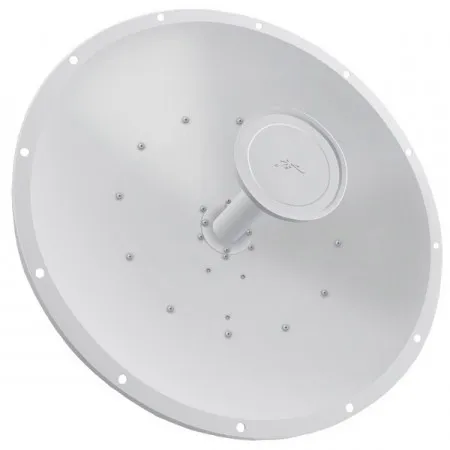

A antena Ubiquiti RocketDish RD-5G34 é um dispositivo de alto desempenho que opera na banda de frequência de 5 GHz, que apresenta um ganho de energia de 34 dBi. O modelo RocketDish RD-5G34 funciona com dispositivos que utilizam a norma 802.11n. A antena da marca Ubiquiti se integra facilmente com o rádio RocketM para criar uma poderosa aplicação PtP 2x2 MIMO bridging. Para designers de rede, esta solução é extremamente conveniente e flexível.
As antenas airMAX são concebidas para aplicações exteriores, pelo que a sua construção é extremamente robusta e durável.
As antenas RocketDish são compatíveis com qualquer outro dispositivo da série Rocket e possuem fácil instalação. A instalação do Ubiquiti RocketDish 5 GHz 34 dBi antena parabólica dupla não requer nenhum componente ou ferramenta adicional.
| Recursos / filtros | |
| Frequencia da antena | 5 GHz |
| Ganho de energia | >31 dBi |
| Altura | 421 |
| Banda de frequ?ncia | 5.15 - 5.85 |
| Compatível com a marca | Ubiquiti |
| Cor do produto | White |
| Feixe horizontal | 3 |
| Feixe vertical | 3 |
| Inscriçao | Lado de fora |
| Isolamento de polarizaçao cruzada | >35 dB |
| Largura | 1050 |
| Largura do feixe horizontal | 3° |
| Largura do feixe vertical | 3° |
| Montagem | Wall |
| Nível de sinal de antena (máx.) | 34 |
| Peso | 13.5 |
| Polarizaçao | Linear duplo |
| Profundidade | 1050 |
| Proporçao frente para trás | 42 dB |
| Propósito | Outdoor |
| Quantidade por conjunto | 1 |
| Tipo de antena | Direcional, Directional antenna, |
| VSWR | 1.4:1 |
| Parâmetros técnicos básicos | |
| Faixa de frequência | 5,1 GHz - 5,8 GHz |
| Lucro | 34 dBi |
| Ângulo de radiação horizontal | 3° (3 dB) |
| Ângulo de radiação vertical | 3° (3 dB) |
| Relação F/B | 42 dB |
| VSWR máximo | 1.4:1 |
| Dimensões (mm) | 1050 × 1050 × 421 |
| Peso | 13,5 kg |
| Resistência ao vento | 200 km/h |
| Carga eólica | 1.779 N @ 200 km/h |
| Polaridade | Horizontal e vertical (duplo) |
| Isolamento inter polarização | 35 dB min |
| ETSI | EN 302 326 DN2 |
| Equipamento de montagem | Montagem universal em poste, suportes de montagem para RocketM, cabo coaxial à prova de água incluído |
1. Każda śruba M4 zawiera podkładkę blokującą. Zdejmij je i użyj do zabezpieczenia śrub podczas montażu.
2. Reflektor talerza i system antenowy są kluczowane, dzięki temu możliwa jest instalacja tylko w jednej orientacji. Przymocuj urządzenie do odbłyśnika talerza w następujących etapach:
a. Wyrównaj trzpień osiowy na odbłyśniku talerzykowym z dziurą w antenie.
b. Włóż sześć śrub M4 do talerza.
c. Dokręć sześć śrub M4.
3. Przymocuj kable radiowe do złączy oznaczonych jako Chain 0 i Chain 1 na RocketM.
4. Przymocuj RocketM do odbłyśnika anteny:
a. Wyrównaj zatrzaski montażowe z tyłu RocketM z uchwytem do montażu kieszonkowego.
b. Przesuń RocketM w dół, aby zablokować go na miejscu.
5. Przymocuj pozostałe końce kabli radiowych do złączy na antenie.
6. Przymocuj osłonę ochronną:
a. Wyrównaj strzałkę na górze osłony z krótką strzałką znaku na reflektorze.
b. Obróć osłonę zgodnie z ruchem wskazówek zegara, aż do momentu, gdy wyrówna się ona ze znakiem.
7. Pręt podnoszący zawiera podkładki i nakrętki. Zdejmij jedną podkładkę, podkładkę sprężynową i nakrętkę. Wykorzystaj je, aby zabezpieczyć pręt podnoszący podczas montażu.
8. Przymocuj drążek do głównego uchwytu montażowego:
a. Włóż drążek do głównego wspornika montażowego.
b. Zabezpiecz drążek za pomocą podkładek.
9. Każda śruba nośna M12x180 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zamocowania śruby podczas montażu - patrz punkt 15 poniżej.
10. Włóż cztery śruby M12x180 do głównego uchwytu montażowego.
11. Każda śruba M10x25 zawiera podkładkę, blokadę sprężynową. Zdejmij je i użyj do zabezpieczenia śruby podczas montażu.
12. Przymocuj RocketDish do głównego wspornika montażowego:
a. Włóż jedną śrubę M10x25 do RocketDish i drążka unoszącego.
b. Włóż dwie śruby M10x25 do RocketDish i dolnej części głównego wspornika montażowego.
c. Zabezpiecz każdą śrubę M10x25 za pomocą podkładek.
13. Każda śruba M10x100 zawiera podkładkę, podkładkę sprężynową. Usuń je i użyj do zamocowania śrub podczas montażu.
14. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish:
a. Umieść po jednym wsporniku stabilizatora po każdej stronie słupa.
b. Włóż dwie śruby M10x100 do wsporników stabilizatora.
c. Zamocuj każdą śrubę M10x100 za pomocą jednej podkładki i jednej sprężyny i nakrętki.
d. Dokręć nakrętki do około 50 N-m.
15. Przymocuj główny wspornik montażowy do masztu tuż nad wspornikami stabilizatora:
a. Przesuń zacisk masztu na każdą parę śrub M12x180.
b. Zabezpiecz każdą śrubę M12x180 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
16. Wizualnie ustaw azymut i wysokość:
a. Aby wyregulować azymut, obróć RocketDish, gdy jest on wspierany przez wsporniki stabilizatora.
b. Aby wyregulować kąt nachylenia, dokręć lub poluzuj nakrętki na drążku podnoszącym, tak aby urządzenie RocketDish było ustawione z odpowiednim kątem nachylenia.
c. Dokręć wszystkie śruby i nakrętki do około 50 N-m lub mniej, aby uniknąć odkształcenia słupa.
