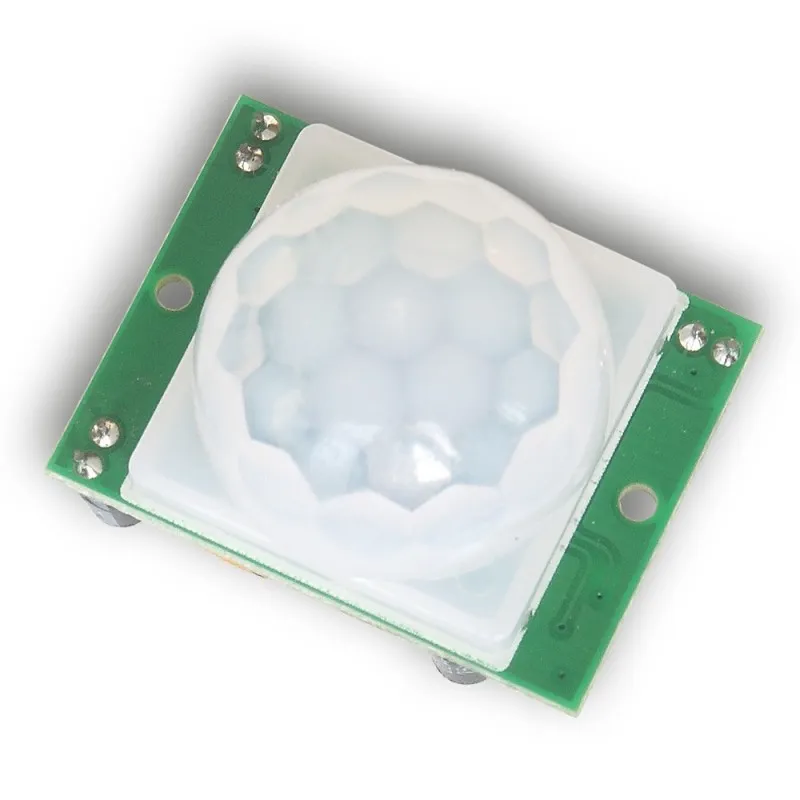

PIR Датчик Движения Tinycontrol HC-SR501, угол обзора 360° x 100°

Детектор движения HC-SR501 от Tinycontrol

Датчик движения HC-SR501 позволяет обнаруживать движение, анализируя инфракрасное излучение, отраженное от объектов. Устройство обнаруживает изменения от 2 разделенных ИК-окон, а усилитель преобразует этот импульс в сигнал высокого логического уровня. Выход датчика может быть подключен к цифровому входу INP1-4D LAN контроллера. Однако следует отметить, что низкое состояние (Low), принудительно вызываемое датчиком, является состоянием бездействия, а высокое состояние (High) указывает на срабатывание датчика.

Регулировка датчика

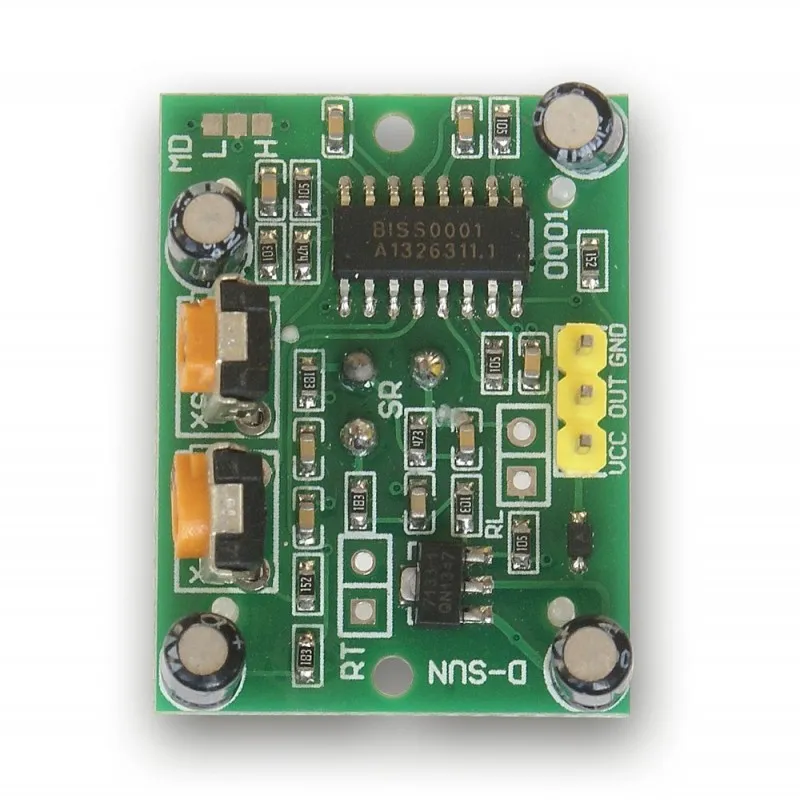

На плате есть два потенциометра, обозначенные Sx и Tx, которые позволяют пользователю адаптировать работу детектора к своим потребностям. Tx используется для установки времени поддержания состояния выхода после обнаружения движения, а Sx устанавливает время задержки постановки на охрану после последнего срабатывания. При обнаружении движения на выходе постоянно поддерживается высокий уровень.
