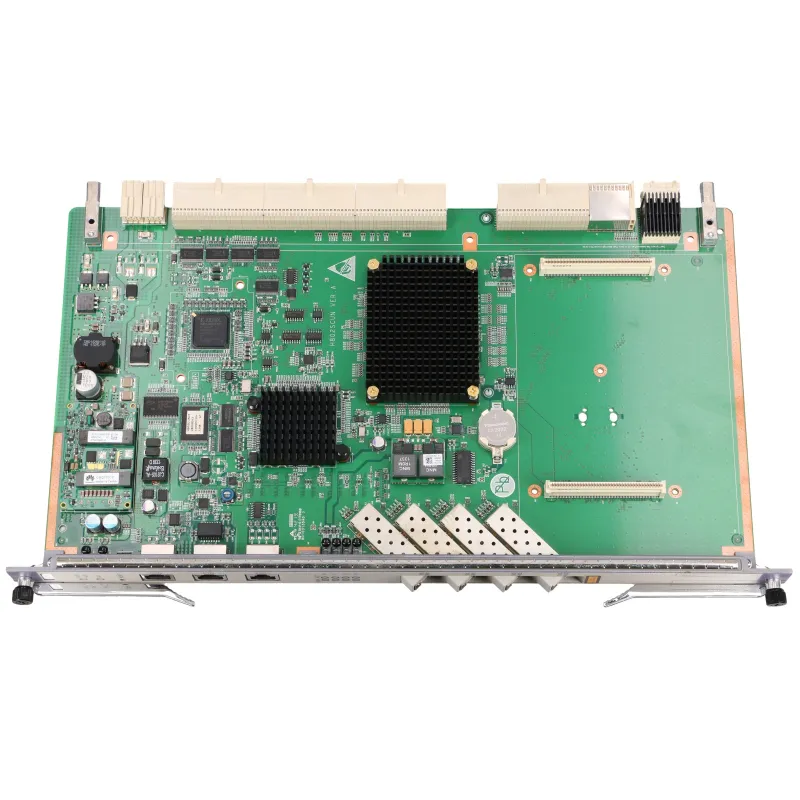

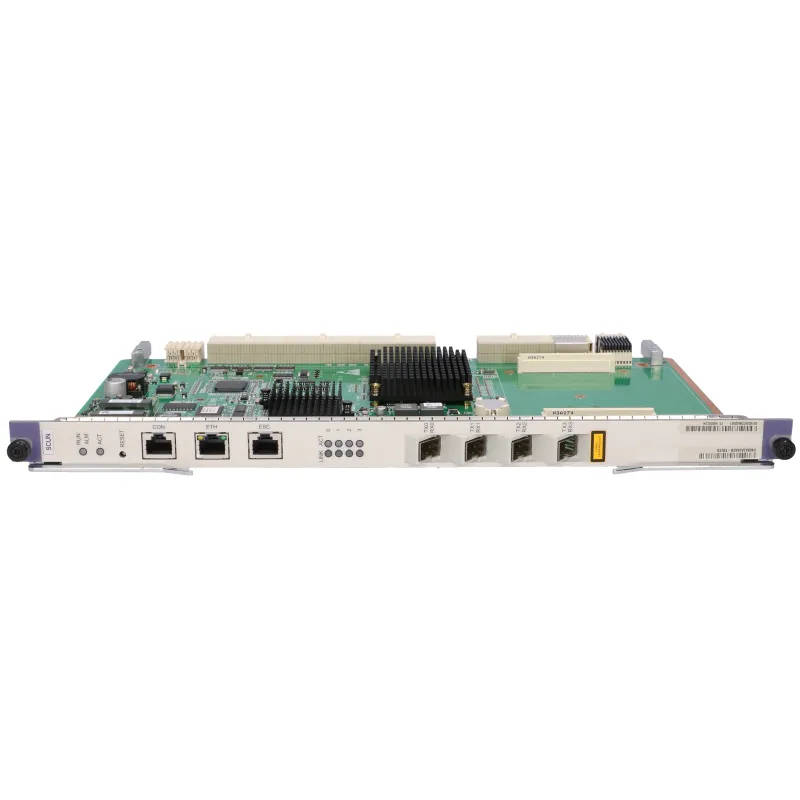

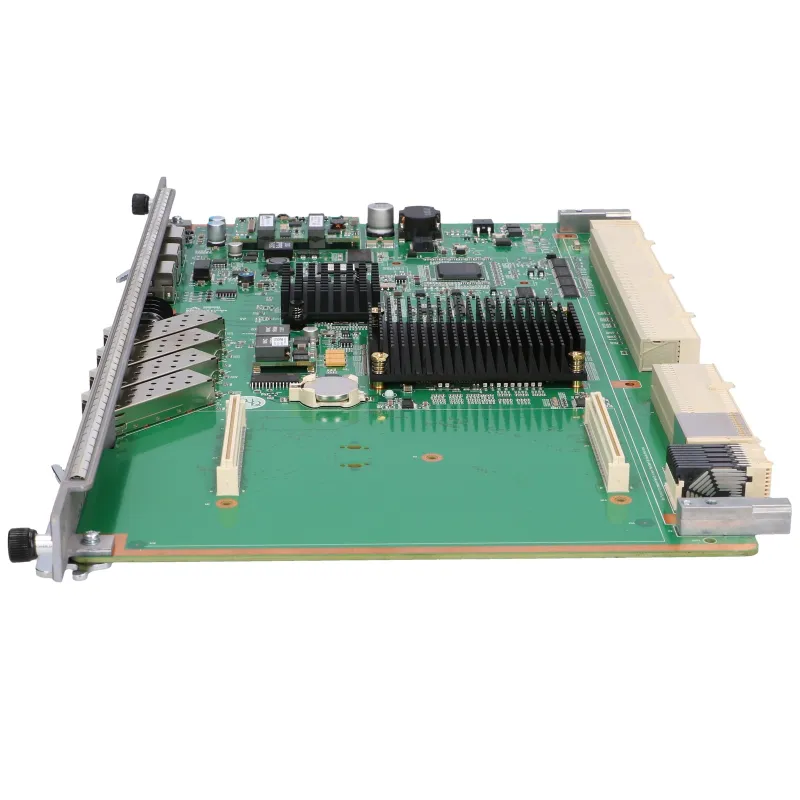

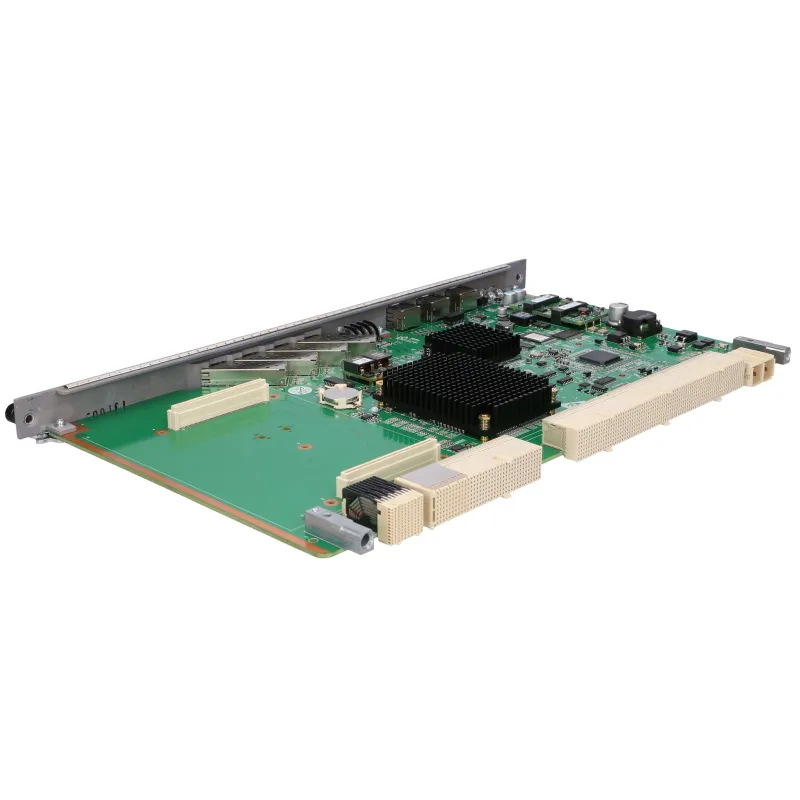

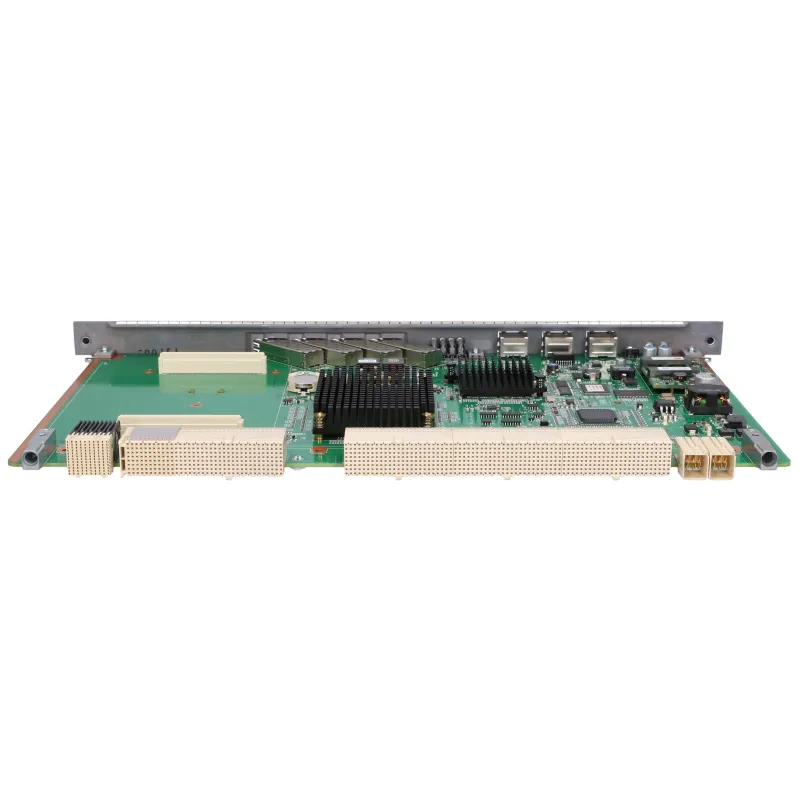

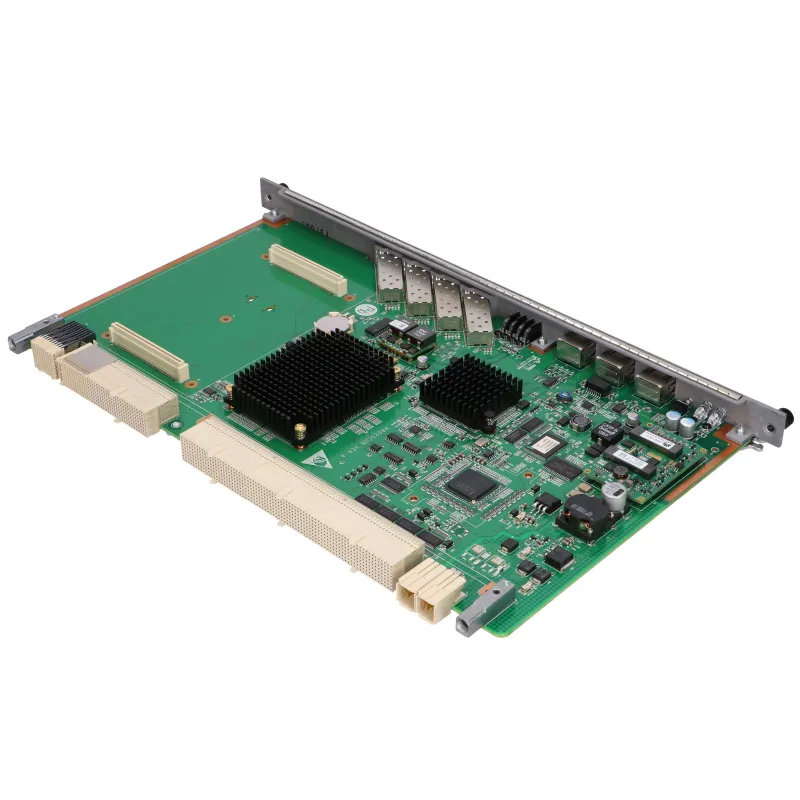

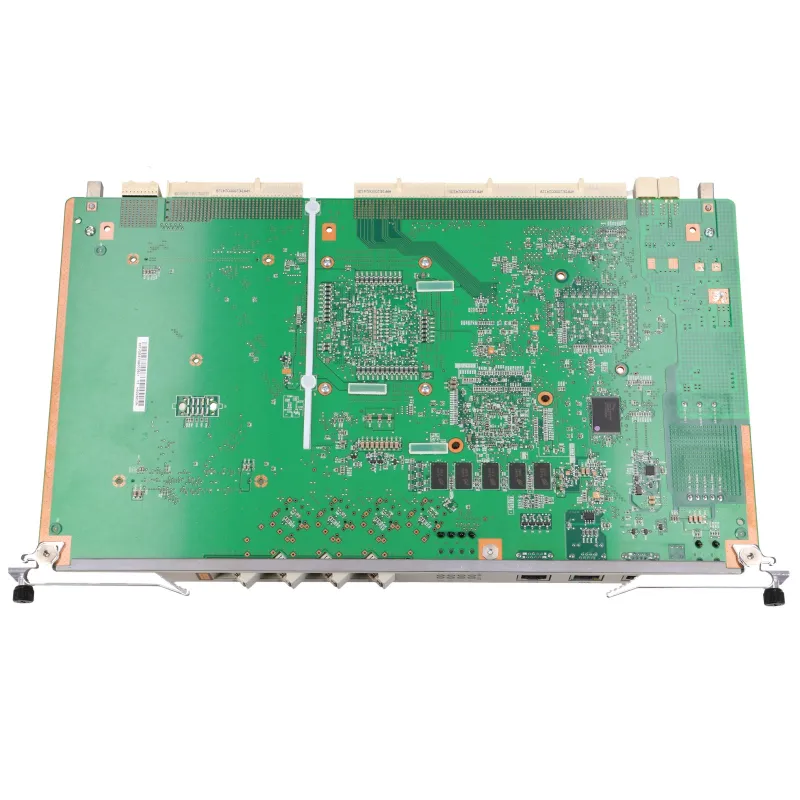

Huawei SCUN Kontrol Kartı 5680/5683 OLT için

Huawei SCUN kontrol panosu

Huawei SCUN kartı, Süper Kontrol Birimi kartıdır. Sistem kontrolünün ve servis anahtarlama ve toplamanın çekirdeğini oluşturur. SCUN kartı, entegre bir ağ yönetim sisteminin (NMS) yönetim ve kontrol çekirdeği olarak da işlev görebilir. Master/slave seri portu ve GE/10GE bant içi kanalı aracılığıyla temel yönetim ve kontrol bilgileri için servis kartlarıyla iletişim kurar. Bu şekilde, SCUN kartı cihazı yapılandırır, yönetir ve kontrol eder ve basit yönlendirme protokolü işlevlerini uygular.

Huawei SCUN'un temel prensibi

Kontrol modülü tüm kartı ve servis kartlarını yönetir ve genişletilmiş bir seri port aracılığıyla fan tepsisiyle iletişim kurar.
Güç modülü, kartın diğer işlevsel modüllerine güç sağlar.
Saat modülü, kartın diğer işlevsel modüllerine saat sinyalleri sağlar.
Anahtarlama modülü, Katman 2 veya Katman 3 hizmetlerinin anahtarlanması ve toplanması için bir GE bağlantı noktası ve bir 10GE bağlantı noktası sağlar.
Ön panel portlarını kullanarak veri aktarımı için dört GE portu sağlar.
Yayın iletiminde her alıcı-verici kartı için iki GE/10GE portu sağlayın
Her servis kartında GE/10GE anahtarlama uygulamak için 16 GE/10GE bağlantı noktası sağlayın
Bekleme kontrol kartıyla yük paylaşımı için iki 10GE bağlantı noktası sağlanması (V800R011C00 ve sonraki sürümlerde desteklenir)
