Extralink 48F | Cable de fibra óptica | monomodo, 4T12F G652D 5.8mm, microducto, 2km

CÓDIGO: EX.15173 / EAN: 5903148915173

1,82 USD con VAT

Costo de envio aproximado:

inventory_2 8 kg: 11.41 USD

inventory_2 10 kg: 12.54 USD

inventory_2 30 kg: 18.54 USD

present_to_all Peso total:

local_shipping Costo de envío:

Agregado al carrito

DISPONIBILIDAD:

local_shipping ENVÍO: 24h

Cable de montaje: Mikrokanalizacyjne

Fibra estándar: G.652.D

Número de fibras de cable de fibra óptica: 48F

Diámetro del cable: 5,8mm

more MOSTRAR MÁS PARÁMETROS

SOBRE EL PRODUCTO

Cable de fibra óptica para microconductores - 48F 4T12F, G652D, 5.8 mm

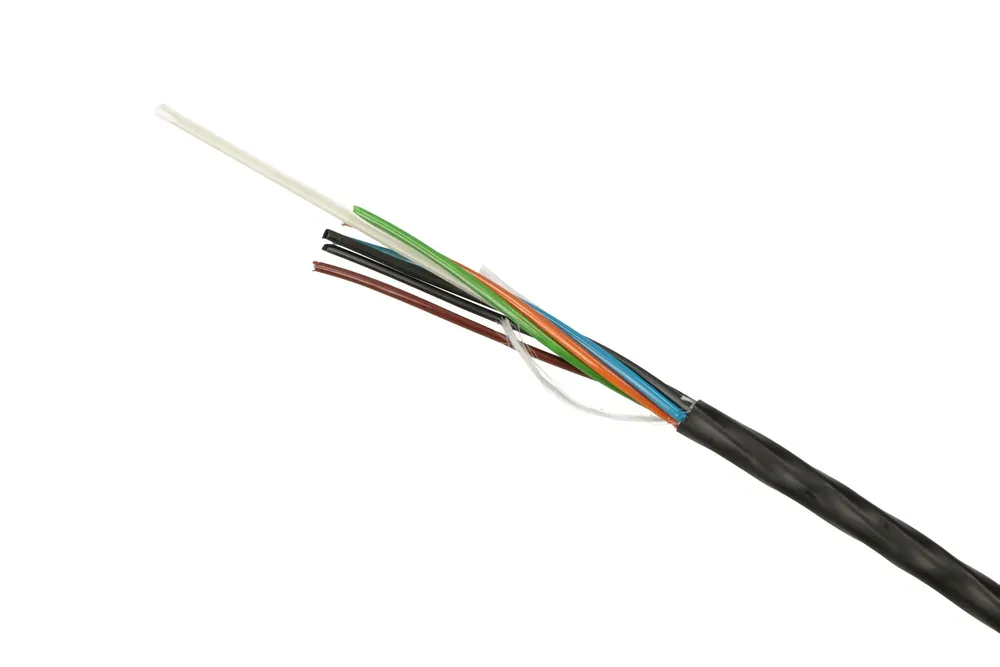

El Extralink 48F 4T12F con 48 fibras tipo G.652D es un cable de fibra óptica diseñado para aplicaciones de microductos. Las fibras se colocan en 4 tubos, aparte de ellos hay 2 rellenos dentro de la vaina. Los tubos y rellenos se enroscan alrededor del elemento central de refuerzo, es decir, la varilla de FRP que es el elemento de refuerzo. El relleno es el hilo hinchable de agua, que es un hilo de poliéster que se hincha en el agua para evitar la penetración del agua. La cubierta exterior corrugada hace que sea más fácil soplar el cable en la tubería de la alcantarilla.

48F MICRO SOPLADO DE CABLE DE FIBRA ÓPTICA 48J 4T12F SM G652D DIÁMETRO 5.8MM

Características

Fibra G.652D
6 tubos retorcidos alrededor de la varilla central de FRP - 4 tubos sueltos y 2 tubos como relleno
Uso de hilo de poliéster hinchable al agua
Revestimiento exterior de HDPE
Diámetro 5.8 mm

Aplicaciones de los microcables de fibra óptica

Microconductores de fibra óptica
Construcción de redes de fibra óptica

ESPECIFICACIÓN

Características / filtros
Cable de montaje	Mikrokanalizacyjne
Fibra estándar	G.652.D
Número de fibras de cable de fibra óptica	48F
Diámetro del cable	5,8mm
Resistencia a la tracción	0,6 kN

La construcción de cables de fibra óptica
Número de fibras	48 (Fibra de vidrio)
Número de fibras por tubo	12 (Fibra de vidrio)
Número de tubos sueltos	4 (PBTP)
Número de rellenos	2 (HDPE - negro)
La fuerza del elemento central	1.6 ± 0.1 mm (Barra FRP)
Cables de fibra óptica - barrera de humedad	Por encima de la varilla de FRP y el núcleo (WS Yarn - water swelling yarn)
La cubierta exterior	Nominal 0,5 mm (HDPE - negro)
Número de cuerdas de desgarre	1 (poliéster)
El diámetro del cable	5.8 ± 0.3 mm
El peso del cable	25.0 ± 5 kg/km
Características mecánicas
Fuerza de tensión	600 N (IEC 60794-2-E1)
Fuerza de aplastamiento	1000 N (IEC 60794-1-2-E3)
Resistencia al impacto	1 N.m (IEC 60794-1-2-E4)
Twisting	± 360° (IEC 60794-1-2-E7)
Kink	10 x D (IEC 60794-1-2-E10)
Radio mínimo de curvatura	20 x D (IEC 60794-1-2-E11)
Prueba de penetración de agua	1 m de columna de agua, 3 m de muestra, 24 horas (IEC 60794-1-2-F5)
Características ambientales
Instalación	-30°C a 70°C (IEC 60794-1-22-F1)
Acción	-30°C a 70°C (IEC 60794-1-22-F1)
Almacenamiento	-30°C a 70°C (IEC 60794-1-22-F1)
Características de la fibra
Tipo de fibra	UIT-T G.652D
Óptica
Represión	Para 1310 nm es: ≤ 0,36 dB/km Para 1550 nm es así: ≤ 0,23 dB/km
Dispersión cromática	Para 1285 - 1330 nm es: ≤ 3.5 ps/nm.km A 1550 nm es: ≤ 3.5 ps/nm.km ≤ 18.0 ps/nm.km
La longitud de onda del corte del cable	Para λcc es: ≤ 1260 nm
Longitud de onda de dispersión cero	1300 - 1324 nm
Pendiente de dispersión cero	≤ 0.092 ps/nm^2 x km
La dispersión de la polarización de moda	Porque Fibre es: ≤ 0.2 ps/km Para el diseño del enlace el valor es: ≤ 0.08 ps/km
Mecánica
Amortiguación de la flexión	1 giro - φ 32 mm para 1550 nm es: ≤ 0,05 dB 100 vueltas - φ 50 mm para 1310 nm y 1550 nm es: ≤ 0,05 dB 100 vueltas - φ 60 mm para 1625 nm es: ≤ 0,05 dB
Nivel de estrés de la prueba	1,0% (100 kpsi)
Geométrico
Diámetro del campo del módulo	Para 1310 nm es: 9,2 ± 0,4 µm Para 1550 nm es así: 10,4 ± 0,5 µm
Error de concentricidad del campo del módulo	≤ 0,5 µm
Diámetro de la capa	125 ± 0,7 µm
La elipticidad del abrigo	≤ 0.7%
Error de concentricidad del casco	≤ 12 µm
Diámetro de la cubierta principal	245 ± 10 µm
Material principal de la concha (sin colorear)	Curado por UV Acrilato
Radio de rizo de fibra	≥ 4 m
