Ubiquiti PAK-620 | Kit de Alineamiento de Precision | dedicado para airMAX antenas parabólicas

Ubiquiti PAK-620 | Kit de Alineamiento de Precision | dedicado para airMAX antenas parabólicas

CÓDIGO: PAK-620 / EAN: 810354023668
31,71 EUR con VAT
Costo de envio aproximado:
inventory_2 8 kg: 9.79 EUR
inventory_2 10 kg: 10.76 EUR
inventory_2 30 kg: 15.9 EUR
present_to_all Peso total:
local_shipping Costo de envío:
Agregado al carrito
-
+
UND.
DISPONIBILIDAD:
local_shipping ENVÍO: 24h

SOBRE EL PRODUCTO

Compatibilidad Plug-and-Play

El dispositivo de alineación de precisión es compatible con el airFiber® AF-5G30-S45, PowerBeam™ PBE-5AC-620, PowerBeam PBE-M5-620 y RocketDish™ RD-5G30-LW.


Ajuste de precisión

El kit permite y facilita el posicionamiento preciso de las antenas parabólicas de clase AirMAX. El kit de alineación de precisión PAK-620 está diseñado para las antenas Ubiquiti de 620 mm de diámetro. El posicionamiento preciso en dos ejes mejora la direccionalidad del rayo.

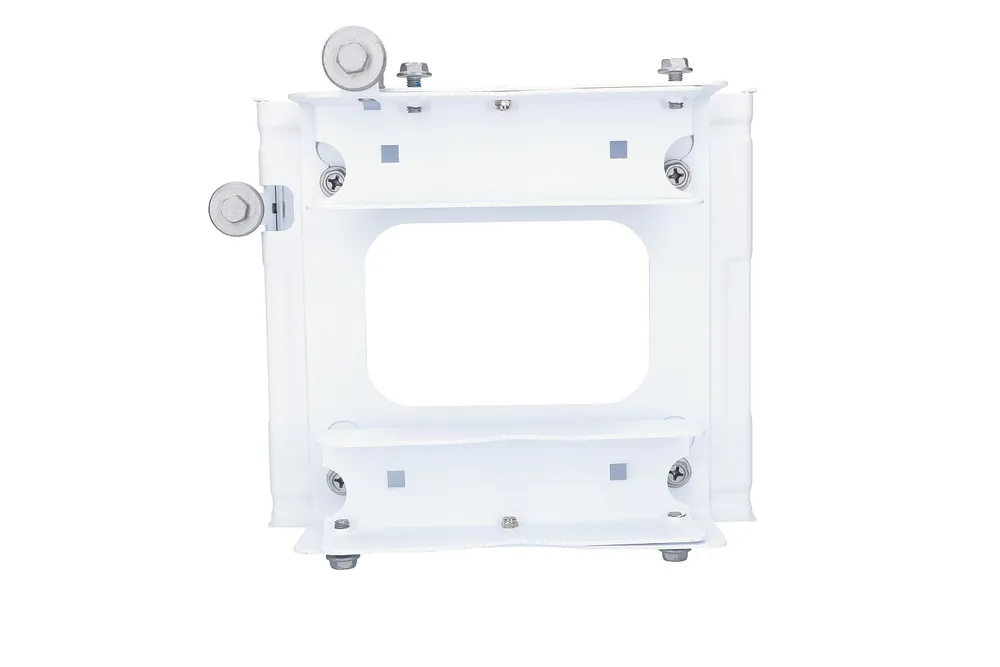

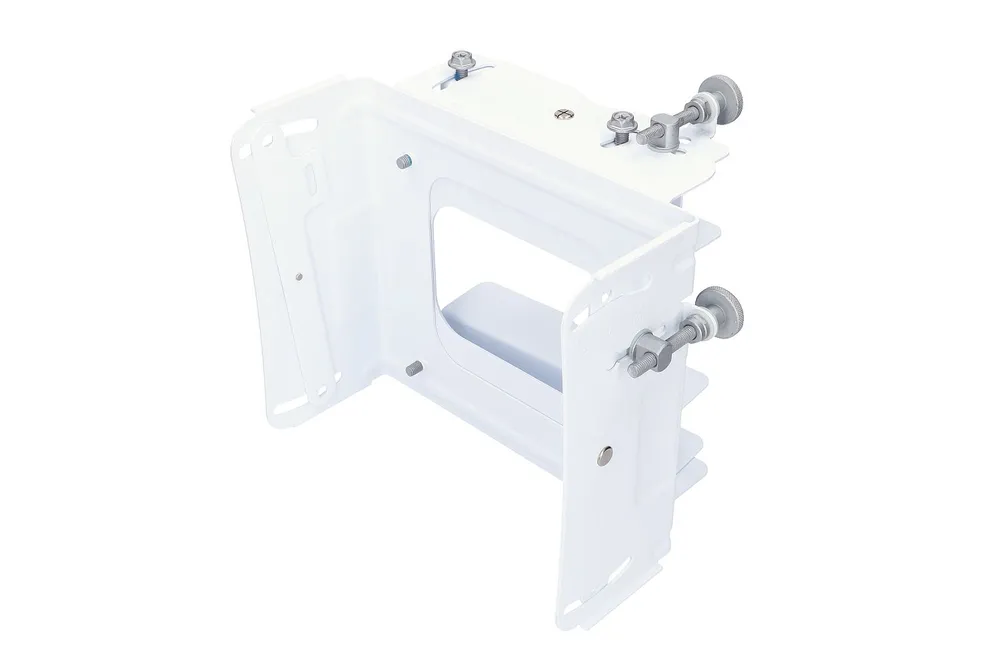

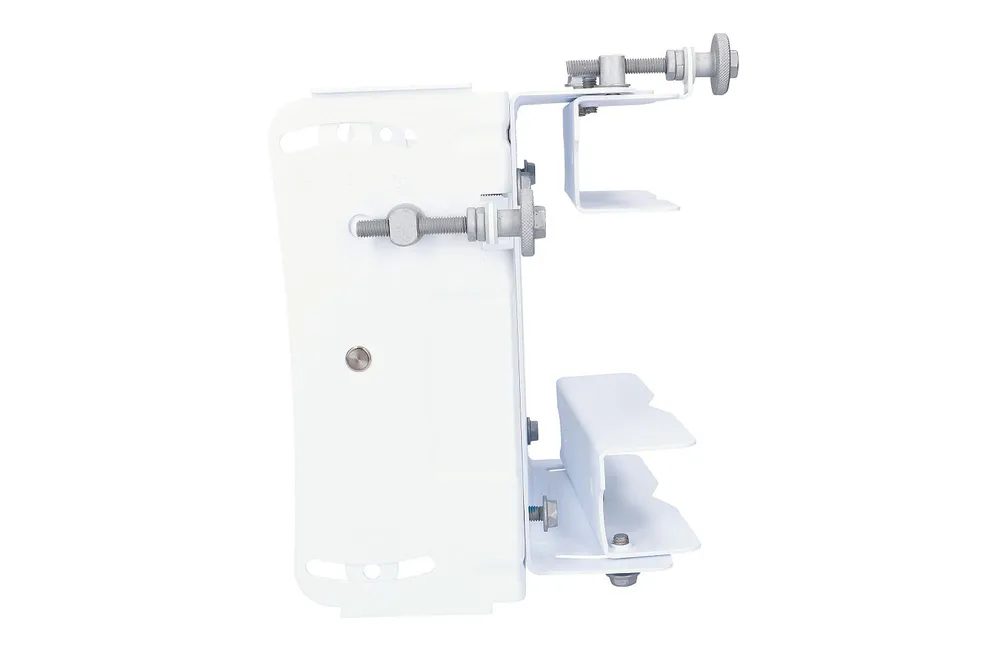

KIT DE ALINEACIÓN DE PRECISIÓN UBIQUITI PAK-620 620 MM

ESPECIFICACIÓN

Parámetros técnicos básicos
Dimensiones 9,9 cm × 6,0 cm × 9,9 cm

APOYO

Manual rápido Descargar

PREGUNTAS FRECUENTES

Instalación de PAK-620

Instrukcja przedstawia instalację modelu RD-5G30-LW, ale ma również zastosowanie do innych anten wykorzystujących reflektory 620 mm.


1. Poluzuj cztery śruby z łbem sześciokątnym.
UBIQUITI PAK-620 PRECISION

2. Podnieś i wyjmij wspornik wyrównania wysokości, aby oddzielić go od wspornika wyrównania azymutu.
UBIQUITI PAK-620 PRECISION

3. Użyj czterech śrub z łbem sześciokątnym, aby przymocować do anteny wspornik wyrównania wysokości.

Upewnij się, że śruby przechodzą przez dźwignie unoszenia po wewnętrznej stronie wspornika.
UBIQUITI PAK-620 PRECISION

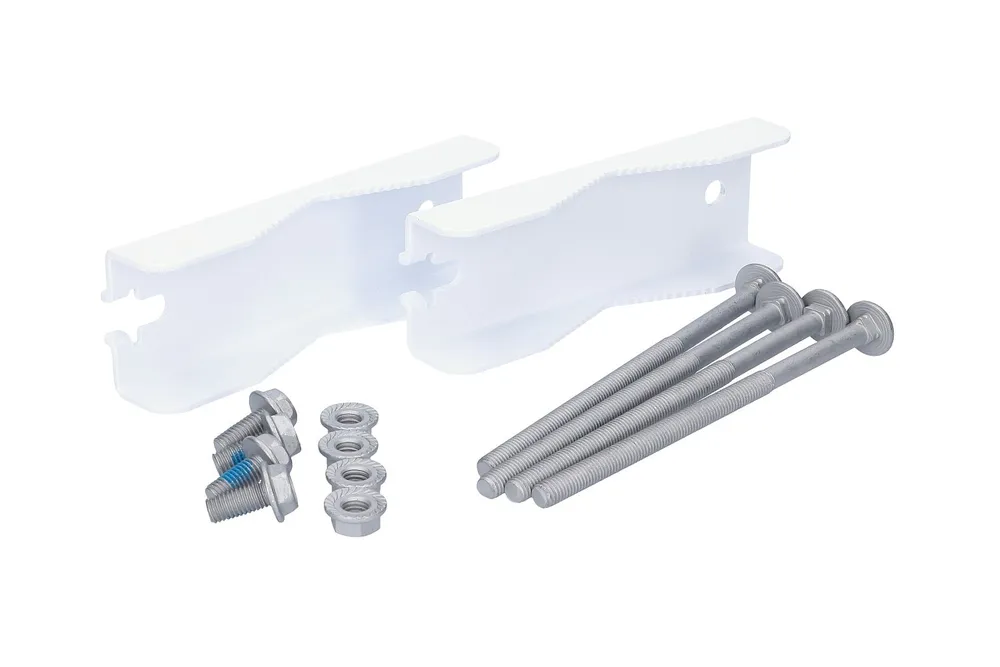

4. Przymocuj dwa zaciski biegunów do wspornika wyrównania azymutu:

a. Włóż cztery śruby nośne do wspornika wyrównania azymutu.

b. Wsuń otwór obejmy słupka na jedną śrubę każdej pary.

c. Umieść po jednej nakrętce na każdej śrubie.
UBIQUITI PAK-620 PRECISION

5. Przymocuj wspornik wyrównania azymutu do słupa:

a. Przesuń szczelinę każdego zacisku bieguna na odpowiednią śrubę nośną.

b. Dokręć cztery nakrętki, aby zabezpieczyć azymutalny wspornik.
UBIQUITI PAK-620 PRECISION

6. Przymocuj wspornik wyrównania wysokości do wspornika wyrównania azymutu:

a. Włóż cztery śruby z łbem sześciokątnym wspornika wyrównania wysokości do szczelin wspornika wyrównania azymutu.

b. Przesuń wspornik wyrównania wysokości w dół.
UBIQUITI PAK-620 PRECISION

7. Przed przystąpieniem do regulacji kąta azymutu i kąta nachylenia należy upewnić się, że osiem śrub z łbem sześciokątnym jest wystarczająco luźnych, aby umożliwić ruch, a następnie dokręć cztery śruby z łbem sześciokątnym do 25 N-m.
UBIQUITI PAK-620 PRECISION

8. Aby wyregulować kąt azymutu do ±15°, przekręć śrubę regulacji azymutu aż do osiągnięcia pożądanego kąta.
UBIQUITI PAK-620 PRECISION

9. Aby wyregulować kąt nachylenia do ±15°, przekręć śrubę regulacji wysokości aż do osiągnięty żądanego kąta.
UBIQUITI PAK-620 PRECISION

10. Zablokuj osiowanie, dokręcając osiem śrub z łbem sześciokątnym do 25 N-m.

¿Con qué antenas es compatible el soporte PAK-620 de Ubiquiti?

El kit de montaje de precisión está dedicado a las antenas parabólicas de clase airMAX.
