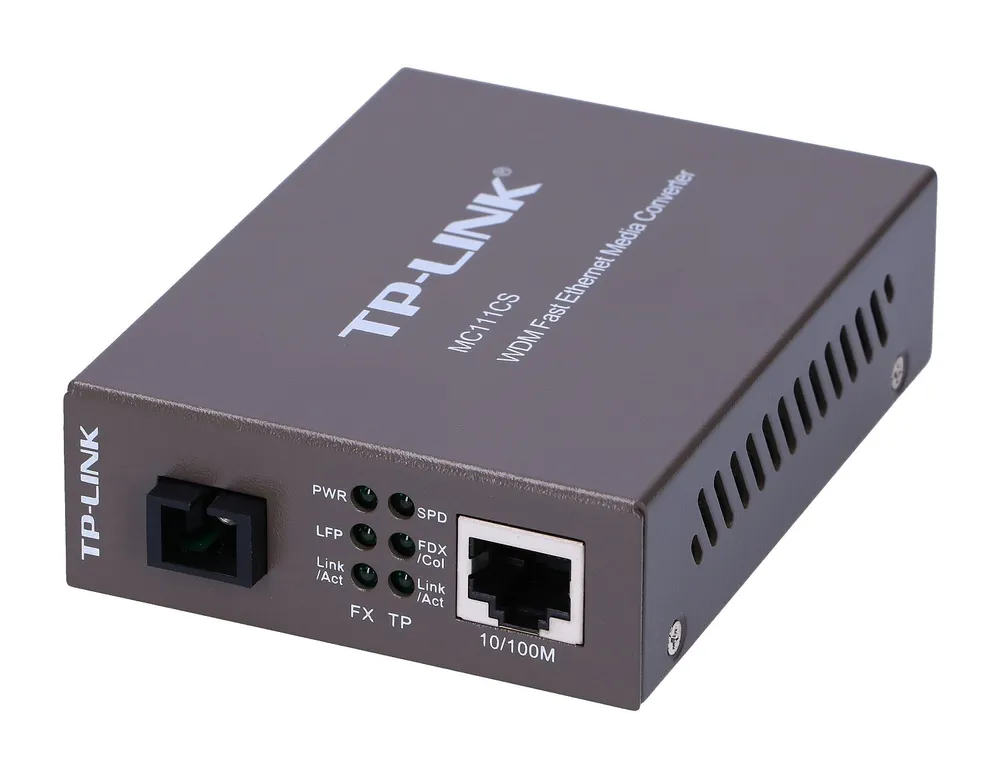

TP-Link MC111CS je konvertor médií určený pro obousměrnou konverzi optického signálu 100BASE-FX na optický signál 100Base-TX prováděný měděným kabelem. Díky technologii WDM používá převodník médií MC111CS k přenosu a příjmu dat pouze jeden kabel z optických vláken, což šetří polovinu nákladů na kabeláž. Navrženo v souladu se standardy IEEE 802.3u 10 / 100Base-TX a 100Base-FX. MC111CS je navržen pro použití s single-mode optickým kabelem pomocí konektoru typu SC.
Podle specifikace dlouhovlnného optického přenosu LX poskytuje převodník MC111CS vysokou rychlost kabelového přenosu dat. Zařízení vysílá signály s vlnovou délkou 1550 nm a přijímá vlnovou délku 1310 nm. Zařízení, ke kterému je převodník připojen, musí vysílat signály s vlnovou délkou 1310 nm a přijímat signály s vlnovou délkou 1550 nm. Příkladem zařízení TP-LINK, které pracuje s MC111CS, je převodník MC112CS.
Převodník může fungovat jako volně stojící zařízení nebo může být namontován do 19 'skříně TP-LINK a díky předním LED indikátorům bude stav zařízení vždy viditelný.
| Funkce / filtry | |
| Přenosová vzdálenost | 4-20km |
| Rychlost přenosu dat | Fast Ethernet |
| Typ konektoru z optických vláken | SC |
| Převaděč médií a modul | |
| Základní funkce | Technologie WDM Plný a poloviční duplexní provoz na portu FX Plně duplexní řízení toku dat (standard IEEE 802.3x) Poloduplexní řízení toku dat (protitlak) Funkce Link Fault Passthrough a Far End Fault minimalizují ztrátu signálu způsobenou chybami připojení Zvětšení dosahu přenosu z optických vláken na 20 km |
| Přístavy | 1 port SC / UPC 100M 1 port RJ45 100M (Auto MDI / MDIX) |
| Vlnová délka | 1550 nm Tx / 1310 nm Rx |
| WDM TX | 1550 nm |
| WDM RX | 1310 nm |
| Síťový kabel 10BASE-T | Kabel UTP kat. 3, 4 nebo 5 (do 100 m) Kabel STP EIA / TIA-568 100 Ω (až 100 m) |
| Síťový kabel 100BASE-T | Kabel UTP kat. 5 nebo 5e (až 100 m) Kabel STP EIA / TIA-568 100 Ω (až 100 m) |
| Síťový kabel 100BASE-FX | Jednovidové vlákno |

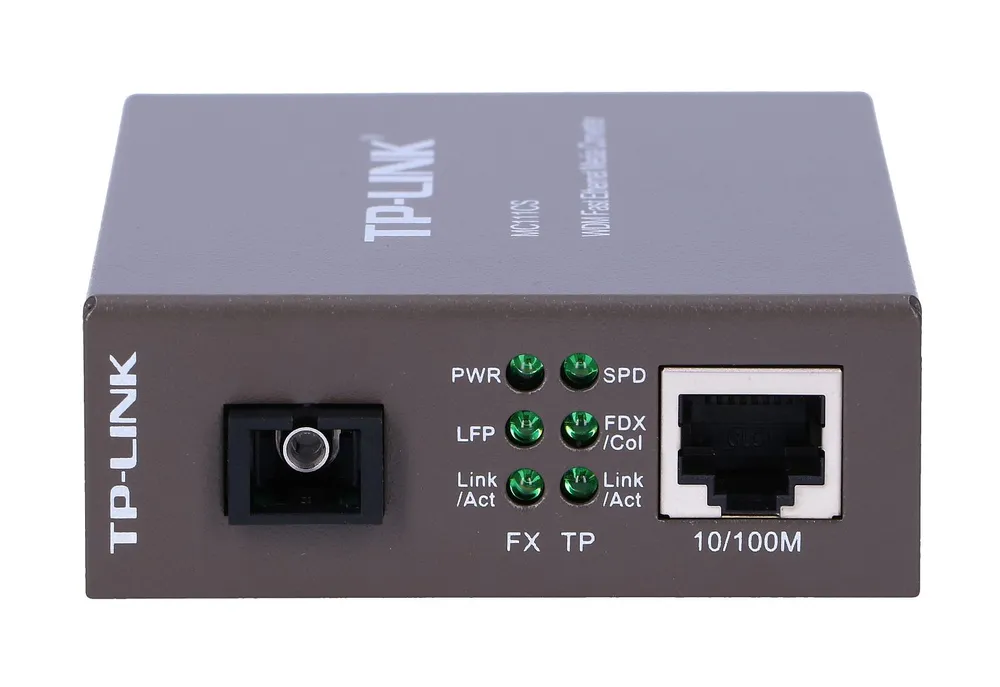

| LED indikátory | PWR, FDX / Col, Link / Act, SPD |
| Rozměry (Š × H × V) | 94,5 * 73,0 * 27,0 mm (3,7 * 2,9 * 1,1 cali) |

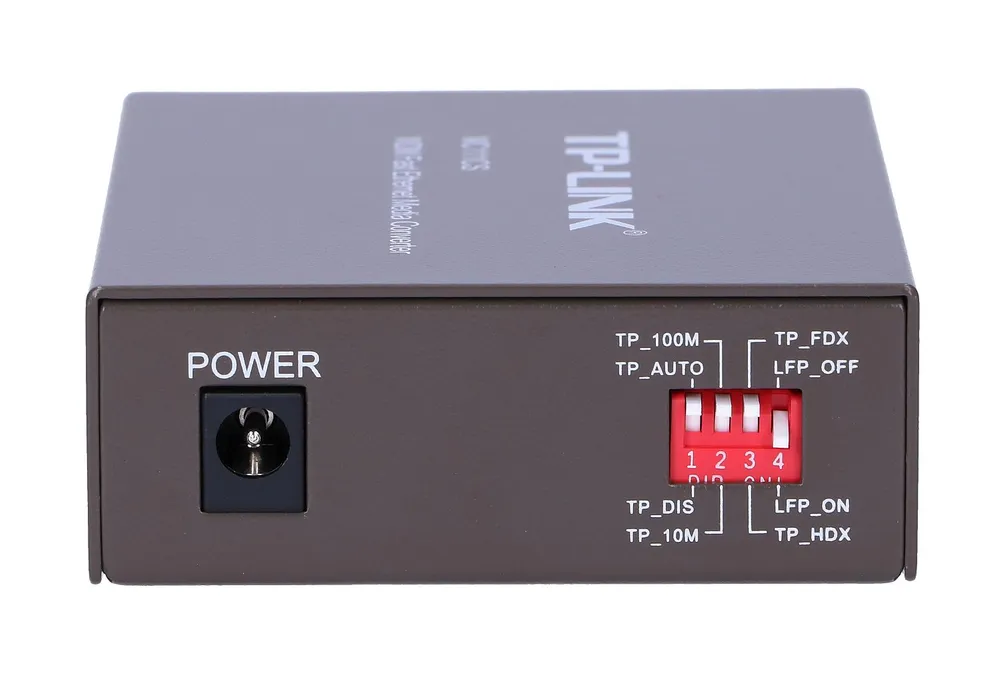

| Napájení | Externí napájení |
| Maximální spotřeba energie | 2,49 W. |
| Certifikáty | FCC, CE, RoHS |
| Pracovní prostředí | Provozní teplota: 0 ℃ ~ 40 ℃ (32 ℉ ~ 104 ℉) Skladovací teplota: -40 ℃ ~ 70 ℃ (-40 ℉ ~ 158 ℉) Provozní vlhkost: 10% ~ 90% nekondenzující Vlhkost při skladování: 5% ~ 90% nekondenzující |
| Instalační příručka | Ke stažení |
